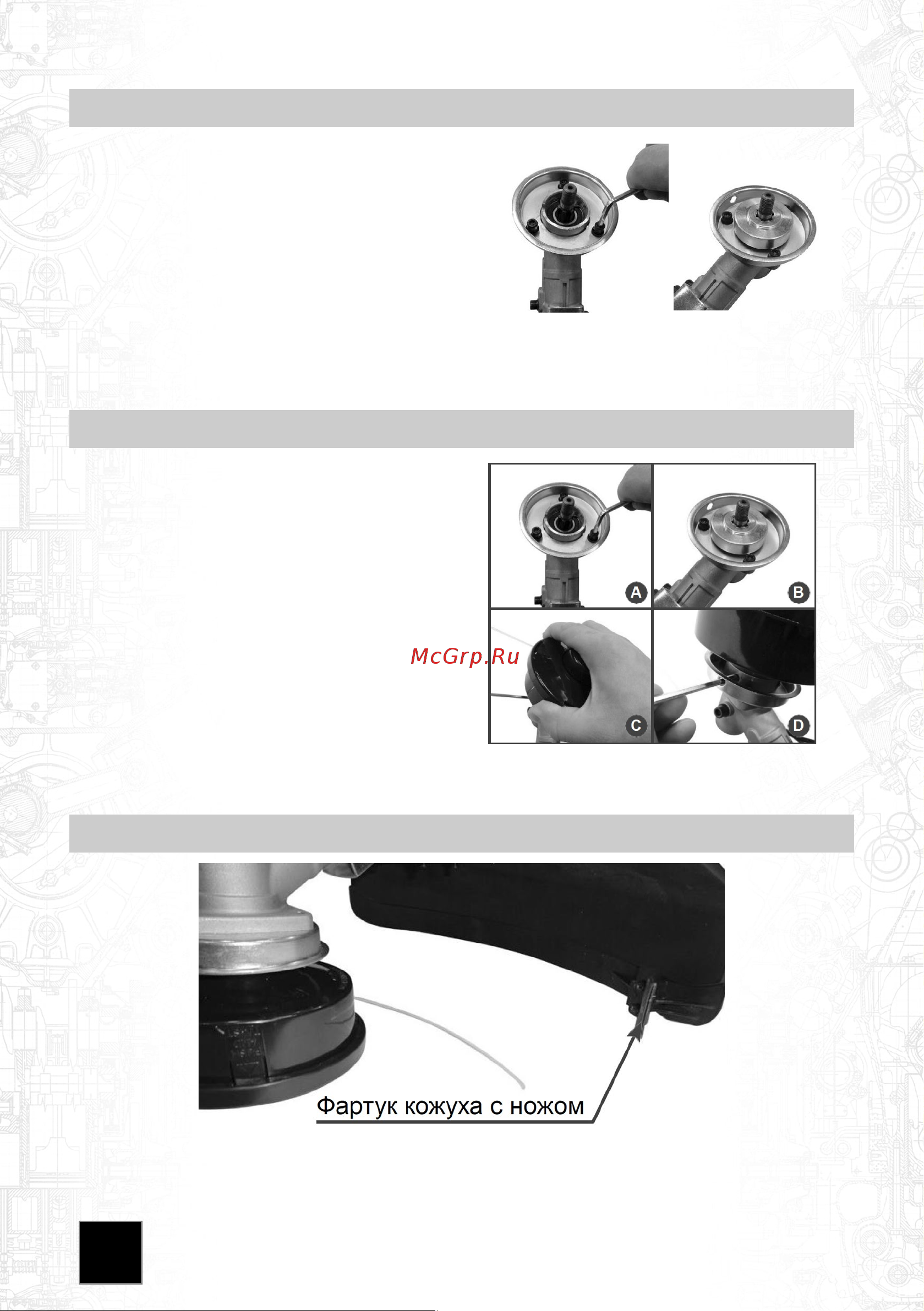

УСТАНОВКА НОЖА ДЛЯ ТРАВЫ

Установите на редуктор защитную чашку (А)

Рис.5. Установите на редуктор защитную

шайбу (В). При установке посадочное

отверстие в ноже должно точно совпасть с

выступом на шайбе (С). Установите

прижимную шайбу ножа и закрутите гайку

крепления ножа (левая резьба) (D).

Совместите отверстие в чашке редуктора и

защитной шайбе редуктора. Установите в

отверстие металлический стопор и затяните

гайку крепления ножа.

Рис.5 Установка ножа для травы

УСТАНОВКА ТРИММЕРНОЙ ГОЛОВКИ

Установите на редуктор защитную чашку и

защитную шайбу редуктора (Рис.6А,6В).

Накрутите на вал редуктора триммерную

головку (левая резьба) (Рис.6С). Совместите

отверстие в чашке редуктора и защитной

шайбе редуктора. Установите в отверстие

металлический стопор и затяните триммерную

головку (Рис.6D).

Рис.6 Установка триммерной головки

УСТАНОВКА СЪЕМНОГО ФАРТУКА С НОЖОМ ДЛЯ ОБРЕЗКИ КОРДА

Рис. 7 Установка съемного фартука с ножом для обрезки корда
