Технический паспорт FUXTEC FX-LBS126P

7. Сборка устройства в качестве садового

пылесоса

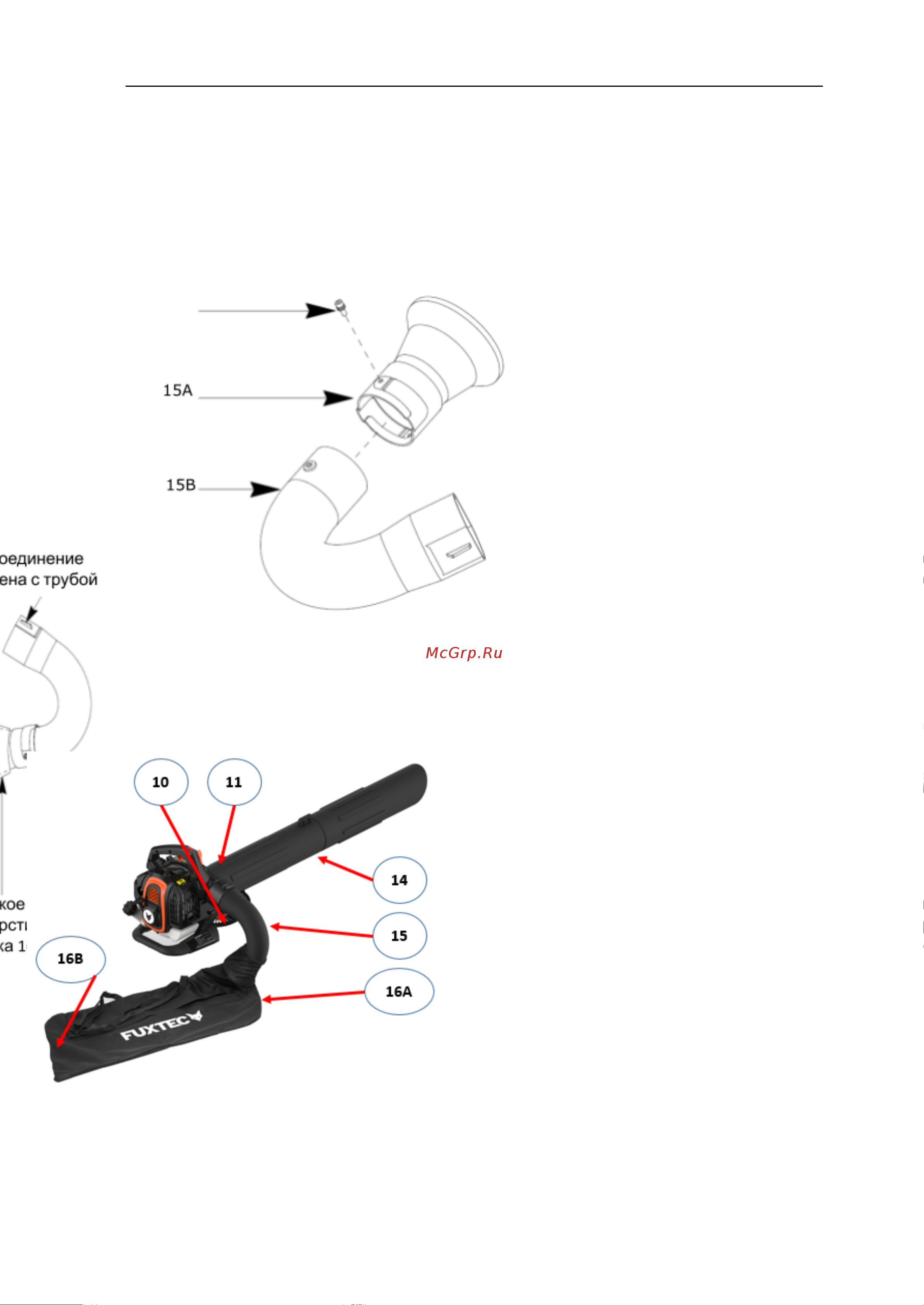

1. Вставьте конусную часть 15А

изогнутого переходного колена через

большое отверстие мешка для сбора

листьев (16B) и протолкните конус

через узкое отверстие 16A (см. рис.).

2. 2. Подсоедините изогнутое

переходное колено 15B к конусной

части 15A так, как показано на

рисунке. Соедините их вместе и

поверните изогнутое колено, пока

отверстие для винта не совпадет.

Зафиксируйте соединение винтом.

3. Используя фиксатор решетки

воздухозаборника (11), откройте

решетку воздухозаборника (10).

4. Установите двухсекционную

всасывающую трубу (14) на основной

блок с открытой решеткой

воздухозаборника (10).

5. Убедитесь, что узел 14 всасывающей трубы правильно установлен, и поверните его

до упора.
