ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

1.Назначение и область применения.

1.1. Гибкая подводка служит для присоединения к трубопроводам приборов

водоснабжения, отопительного и сантехнического оборудования и бытовых

приборов, использующих воду.

1.2. Подводки с ниппелем М10 служат для непосредственного

присоединения к смесителям.

1.3. Использовать гибкую подводку вместо участков постоянно

действующих проточных трубопроводов не допускается.

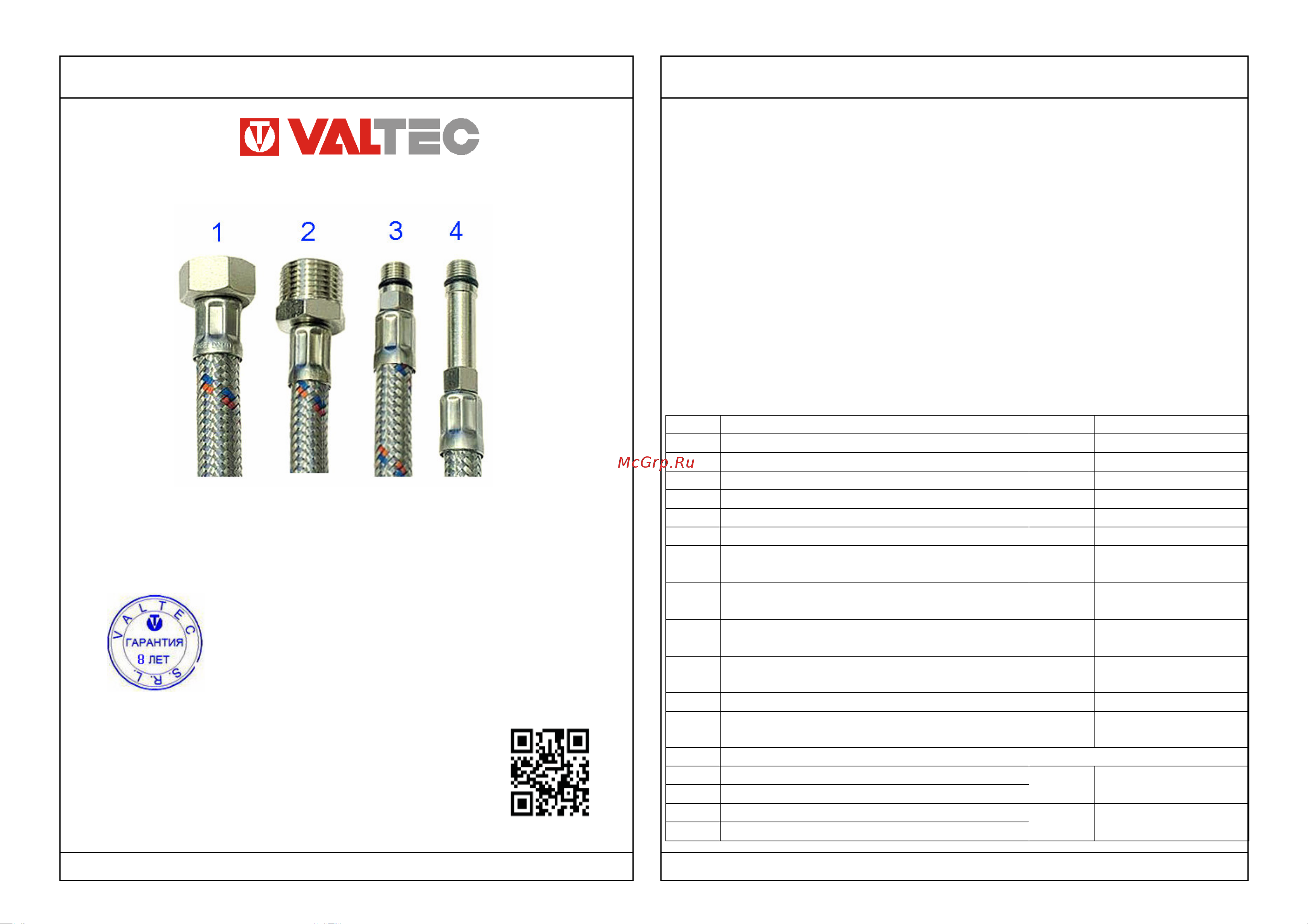

2. Номенклатура

1-VTf.001 – подводка с накидными гайками 1/2 "(внутр.-внутр.);

2-VTf.002 – подводка с накидной гайкой 1/2" и ниппелем с дюймовой резьбой

1/2" (внутр.-нар.);

3-VTf.003- подводка с накидной гайкой 1/2" и ниппелем для смесителя с

метрической резьбой М10х18 (внутр.-нар.);

4-VTf.004- подводка с накидной гайкой 1/2" и ниппелем для смесителя с

метрической резьбой М10х35(внутр.-нар.);.

3.Технические характеристики

№ Характеристика Ед.изм. Значение

1 Рабочее давление бар 10

2 Максимальное давление бар 20

3 Диапазон температур рабочей среды ºС +1÷+95

4 Максимальная температура рабочей среды ºС 100

5 Внутренний диаметр резинового рукава мм 8,5±0,5

6 Наружный диаметр резинового рукава мм 12,5±0,5

7 Расход через подводку при перепаде

давлений 300КПа

л/мин 40

8 Минимально допустимый радиус изгиба мм 65

9 Внутренний диаметр штуцера мм 6,2

10 Максимальный момент затяжки накидной

гайки и концевого ниппеля (поз.5)

Нм 2,0

11 Максимальный момент затяжки ниппеля

для смесителя (поз.9)

Нм 1,0

12 Средний полный срок службы лет 10

13 Рабочая среда Вода; 50% растворы

гликолей

14 Длина

14.1. VTf.001

14.2. VTf.002

см 30;40;50;60;80;100;

120;150;200

14.3. VTf.003

14.4. VTf.004

см 30;40;50;60;80;100;

120

ПОДВОДКА ГИБКАЯ

ДЛЯ ВОДЫ

Модель :

VTf.

ПС -46583

Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY
