ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

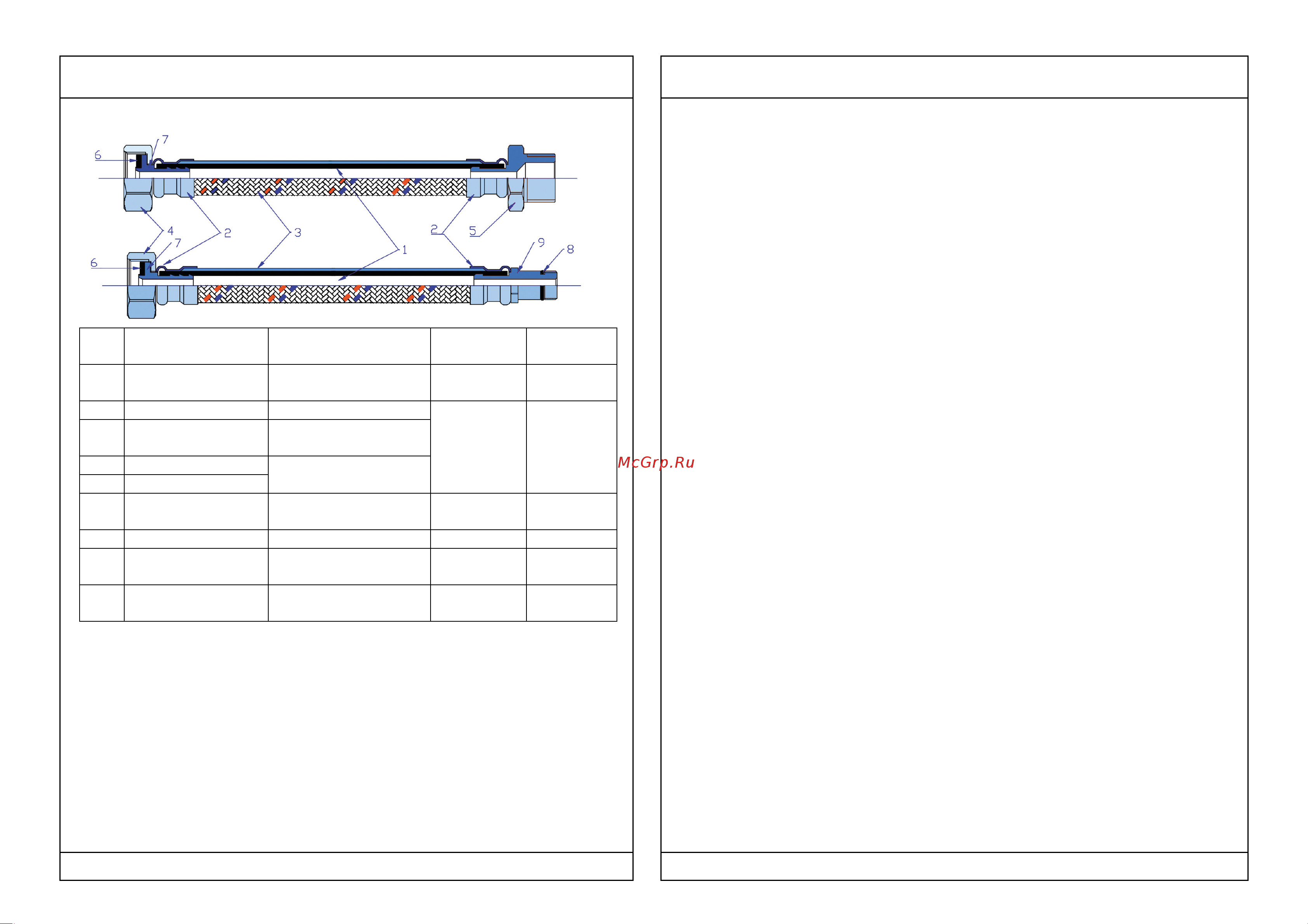

3.Конструкция и материалы

№ Наименование

элемента

Материал Марка Норма

1 Рукав резиновый Этиленпропиленовый

каучук

EPDM DIN EN

2430

2 Пресс-гильза Сталь нержавеющая

3 Оплетка Проволока из

нержавеющей стали

4 Накидная гайка

5 Ниппель

Сталь нержавеющая

AISI304 08Х18Н10

6 Прокладки Этиленпропиленовый

каучук

EPDM DIN EN

2430

7 Штуцер Сталь нержавеющая AISI304 08Х18Н10

8 Уплотнительное

кольцо

Этиленпропиленовый

каучук

EPDM DIN EN

2430

9 Ниппель для

смесителя

Сталь нержавеющая AISI304 08Х18Н10

4.Указания по монтажу

4.1.Перед монтажом гибкой подводки необходимо произвести ее визуальный

осмотр, в ходе которого проверить:

- отсутствие повреждений оплетки;

- качество опрессовки пресс-гильз;

- качество резьбы;

- наличие прокладок и уплотнительных колец.

4.2. К соединениям гибкой подводки должен быть обеспечен достаточный

доступ.

4.3. В процессе монтажа не допускается:

- превышать рекомендованный паспортом момент затяжки;

- перекручивать подводку;

- допускать приложения к подводке растягивающих усилий;

- протягивать подводку через отверстия с краями, которые могут повредить

оплетку;

- изгибать трубу с радиусом изгиба, меньше допускаемого.

4.4. Затяжка ниппеля для смесителя (9) должна производиться только

вручную, без применения монтажного инструмента.

4.5. После монтажа и подачи рабочего давления, в течение 30 минут провести

наблюдение за работой подводки. При появлении капель в соединениях,

произвести их подтяжку.

4.6. Для возможности удобного монтажа к смесителю гибких подводок с

ниппелями М10, их следует приобретать парами с длиной ниппеля 18 и 35

мм. В этом случае монтажные плоскости будут разнесены в пространстве, и

не будут мешать при монтаже.

5.Указания по эксплуатации и техническому обслуживанию

5.1. Подводка должна эксплуатироваться при давлении и температуре,

изложенных в настоящем паспорте.

5.2. В процессе эксплуатации не допускать воздействия на подводку

минеральных масел, растворителей, жидких углеводородов и прочих

жидкостей, агрессивных к материалам подводки.

5.3. Во избежание преждевременного старения резины, не следует

эксплуатировать подводку под воздействием прямых солнечных лучей.

5.4. Запрещается эксплуатировать подводку при отрицательных температурах

и в непосредственной близости от предметов с температурой поверхности

более 200°С и открытого огня.

5.5. В процессе эксплуатации следует оберегать подводку от механических

повреждений.

5.6. Качество затяжки соединений гибкой подводки следует проверять не

реже, чем 1 раз в 6 месяцев.

5.7. При переустановке гибкой подводки, следует проверить целостность

резиновых прокладок. В случае их значительного износа или повреждения,

прокладки необходимо заменить.

6.Условия хранения и транспортировки

6.1.Изделия должны храниться в упаковке предприятия –изготовителя в

расправленном виде при температуре от -20°С до +50°С.

6.2. Воздействие прямых солнечных лучей на подводку в период хранения и

транспортировки не допускается.

6.3.Транспортировка изделий должна осуществляться в соответствии с

условиями 5 по ГОСТ 15150-69.
