1. Основные сведения об изделии
Подводка гибкая для воды со стальной гайкой (далее – изделие, подводка) предназначена для
присоединения к трубопроводам системы водоснабжения сантехнической арматуры, приборов
сантехнического назначения, отопительного оборудования и бытовых приборов. Подводка со штуцером
М10х1 служит для непосредственного присоединения к смесителям.
Изделие соответствует требованиям СТБ 1597-2006 «Шланги водопроводные гибкие. Общие
технические требования и методы испытаний», что подтверждено декларацией о соответствии ТС N RU Д-
CN.РА01. В.00508/21 от 02.07.2021г.
2. Технические характеристики изделия
Условия эксплуатации:
1) Изделие предназначено для установки в макроклиматических районах с умеренным и
холодным климатом (УХЛ) по категории размещения 4 - ГОСТ 15150-69;
2) Температура окружающей среды от +1 до +40 °С;
3) Влажность окружающей среды 0 ~ 60 %;
4) Рабочая среда – вода;
5) Срок эксплуатации – 10 лет.
Таблица 1 - Технические характеристики изделия
№
Наименование
Ед. изм.
Значение
1
Присоединительная резьба
G″
½
2
Условный проход по ГОСТ 28338-89 (DN)
-
15
3
Номинальное давление (PN)
МПа (бар)
1 (10)
4
Максимальное давление
МПа (бар)
2 (20)
5
Разница предельных рабочих температур
°С
5 ~ +95
6
Максимальная кратковременная температура
°С
+100
7
Диаметр нитей оплетки
мм
0,16
8
Количество нитей в оплетке
шт.
8
9
Внутренний диаметр резинового шланга
мм
8,5
10
Наружный диаметр шланга в оплетке
мм
12,3
11
Проходное отверстие штуцера
мм
5,8
12
Рекомендуемый максимальный момент затяжки
Н·м
1,5
13
Максимальный радиус изгиба
мм
50
14
Пропускная способность, Kv (при 3 бар)
м
3
/час
2,1
3. Состав и устройство изделия

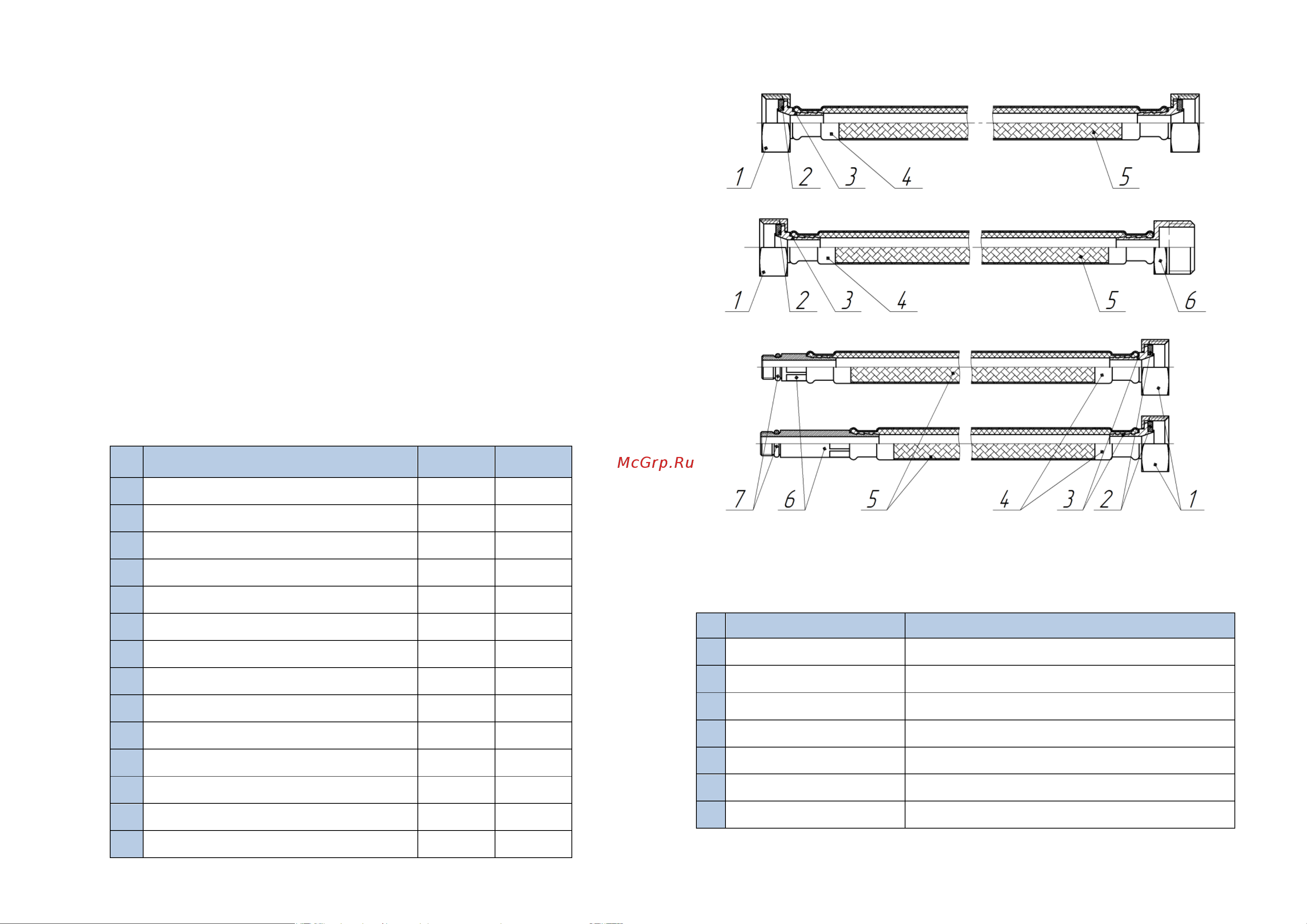

Рисунок 1 – Общий вид и конструкция изделия
Таблица 2 – Подводка гибкая для воды со стальной гайкой
№
Наименование
Материал
1
Накидная гайка
08Х18Н10 (AISI 304)
2
Уплотнительная прокладка
СКЭП (EPDM)
3
Штуцер обжимной
ЛС 59-3 (CW614N)
4
Обжимная гильза
08Х18Н10 (AISI 304)
5
Шланг в оплетке
СКЭП (EPDM) + 08Х18Н10 (AISI 304)
6
Штуцер
ЛС 59-2 (CW617N)
7
Кольцо уплотняющее
СКЭП (EPDM)
