PROFLINE
4. Габаритные и присоединительные размеры изделия

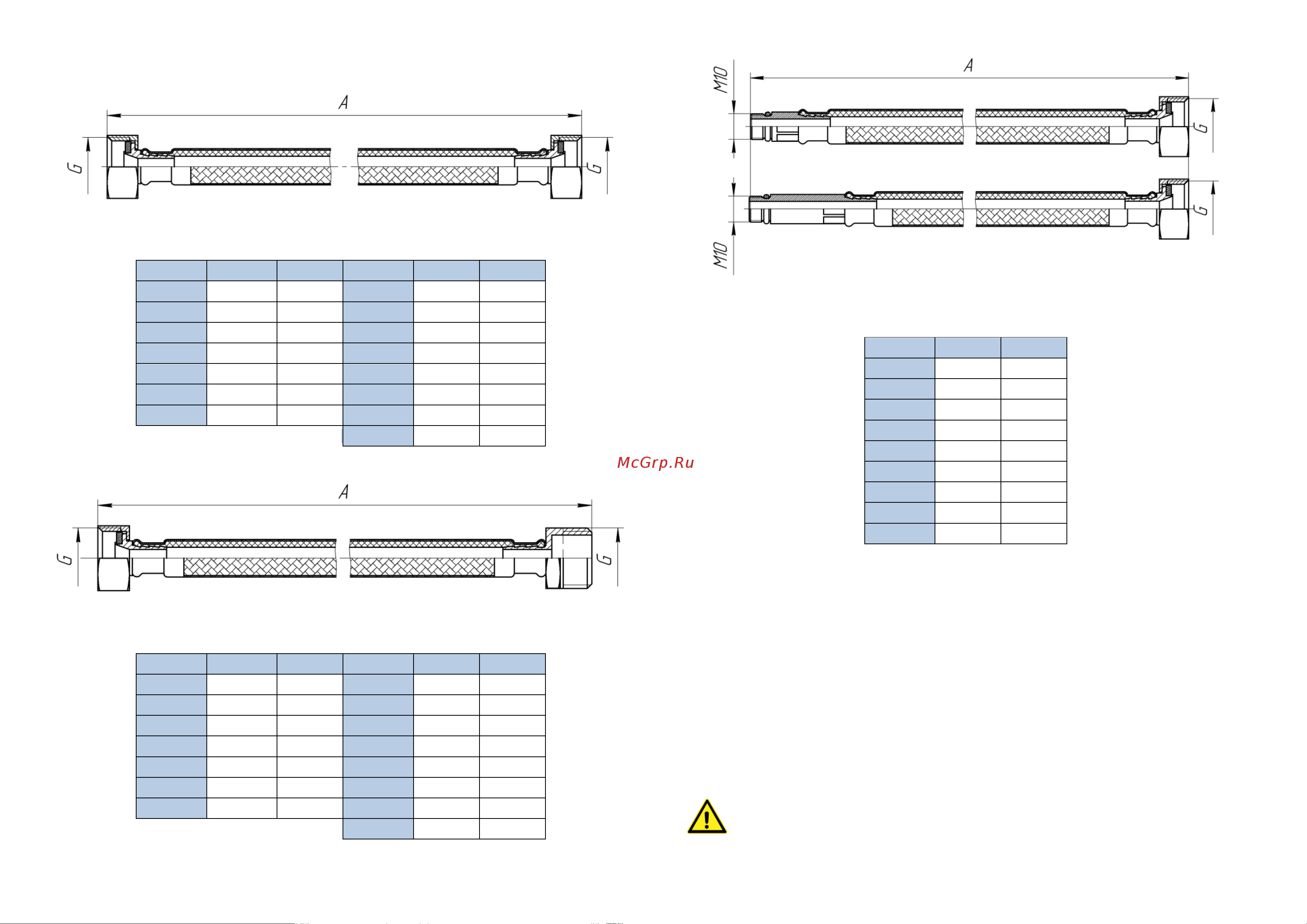

Рисунок 2 – Габаритные и присоединительные размеры подводки вн-вн
Таблица 3 - Размеры изделия вн-вн
Артикул
G ″
А, cм
G ″
А, cм
½
20
½
120
½
30
½
150
½
40
½
180
½
50
½
200
½
60
½
250
½
80
½
300
½
100
½
350
½
400
Рисунок 3 – Габаритные и присоединительные размеры подводки вн-нар
Таблица 4 - Размеры изделия вн-нар
G ″
А, cм
G ″
А, cм
½
20
½
120
½
30
½
150
½
40
½
180
½
50
½
200
½
60
½
250
½
80
½
300
½
100
½
350
½
400
Рисунок 4 – Габаритные и присоединительные размеры подводки для смесителя
Таблица 5 - Размеры изделия для смесителя
G ″
А, cм
½
30
½
40
½
50
½
60
½
80
½
100
½
120
½
150
½
200
5. Принцип работы изделия
Накидная гайка (поз.2) и (или) штуцер (поз.6,7) присоединяются к монтажным частям источника
водоснабжения, создавая гибкое герметичное соединение для подачи воды от источника к устройству.
6. Ограничение условий применения.
1) Запрещено силовое воздействие (удары, сжатие) на клапан при монтаже и демонтаже.
2) Запрещено превышать момент затяжки (1,5 Н·м).
3) Запрещено перекручивать изделие.
4) Запрещено оказывать растягивающее усилие на изделие.
5) Запрещено протягивать изделие через отверстия с краями, способными его повредить.
ПРЕДОСТЕРЕЖЕНИЕ!
Не допускается использование гибкой подводки для применения в постоянном проточном
режиме (вместо трубопроводов)!
