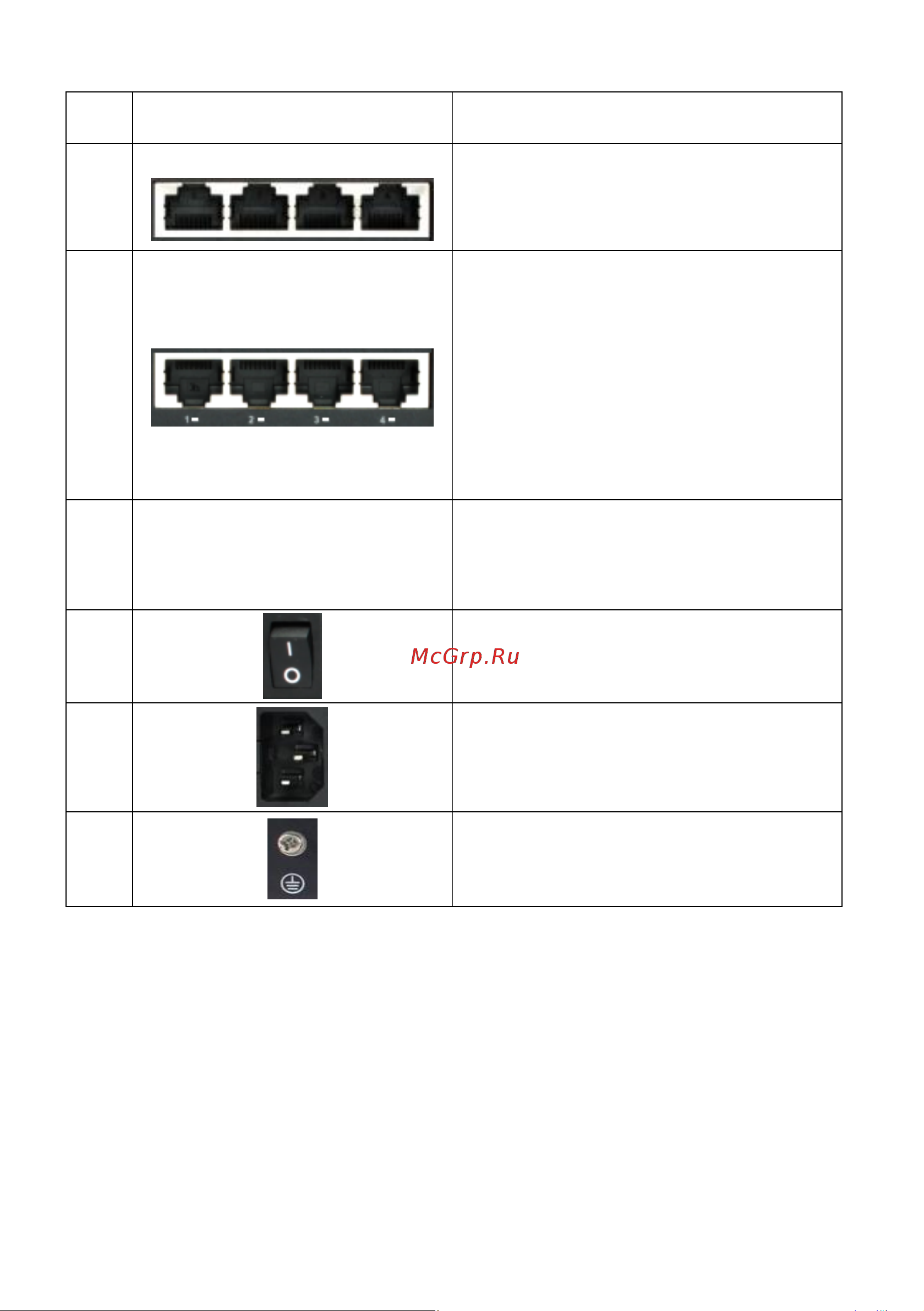

Таб.1 Назначение разъемов и индикаторов инжекторов.

№

п/п

Обозначение

Назначение

Data

Разъемы RJ-45 для подключения

инжектора к сетевым устройствам

для передачи данных Ethernet на

скорости 10/100/1000 Мбит/с.

Data+PoE

Разъемы RJ-45 с LED

индикаторами PoE для

подключения сетевых устройств на

скорости 10/100/1000 Мбит/с и

подачи питания по технологии

PoE, метод А 1,2(+) 3,6(-).

PoE постоянно светится –

подключено PoE оборудование,

подается питание.

Power

LED индикатор питания.

Постоянно светится – подается

питание. Не светится –питание

отсутствует.

Клавиша выключения/выключения

питания инжектора.

Разъем UAC для подключения

инжектора к сети AC230V (кабель

входит в комплект поставки).

Винтовая клемма для

подключения кабеля заземления.

Внимание !

- Перед установкой и подключением инжекторов отключите питание.

Для подключения инжекторов к сети питания используйте кабель из

комплекта поставки.

- В случае обнаружения неисправностей не разбирайте устройство и не

ремонтируйте его самостоятельно.
