Таб. 3 Назначение LED индикаторов PoE Splitter/G2

№

п/п

Обозначение

Назначение

18V

LED индикатор выбранного напряжения DC 18V

(1.6A) на выходе

12V

LED индикатор выбранного напряжения DC 12V

(2.5A) на выходе

LED индикатор выбранного напряжения DC 9V

(2.5A) на выходе

LED индикатор выбранного напряжения DC 5V

(3 A) на выходе

Power

LED индикатор питания. Горит зеленым, когда на

вход Data Power In подается питание PoE

6. Схема подключения

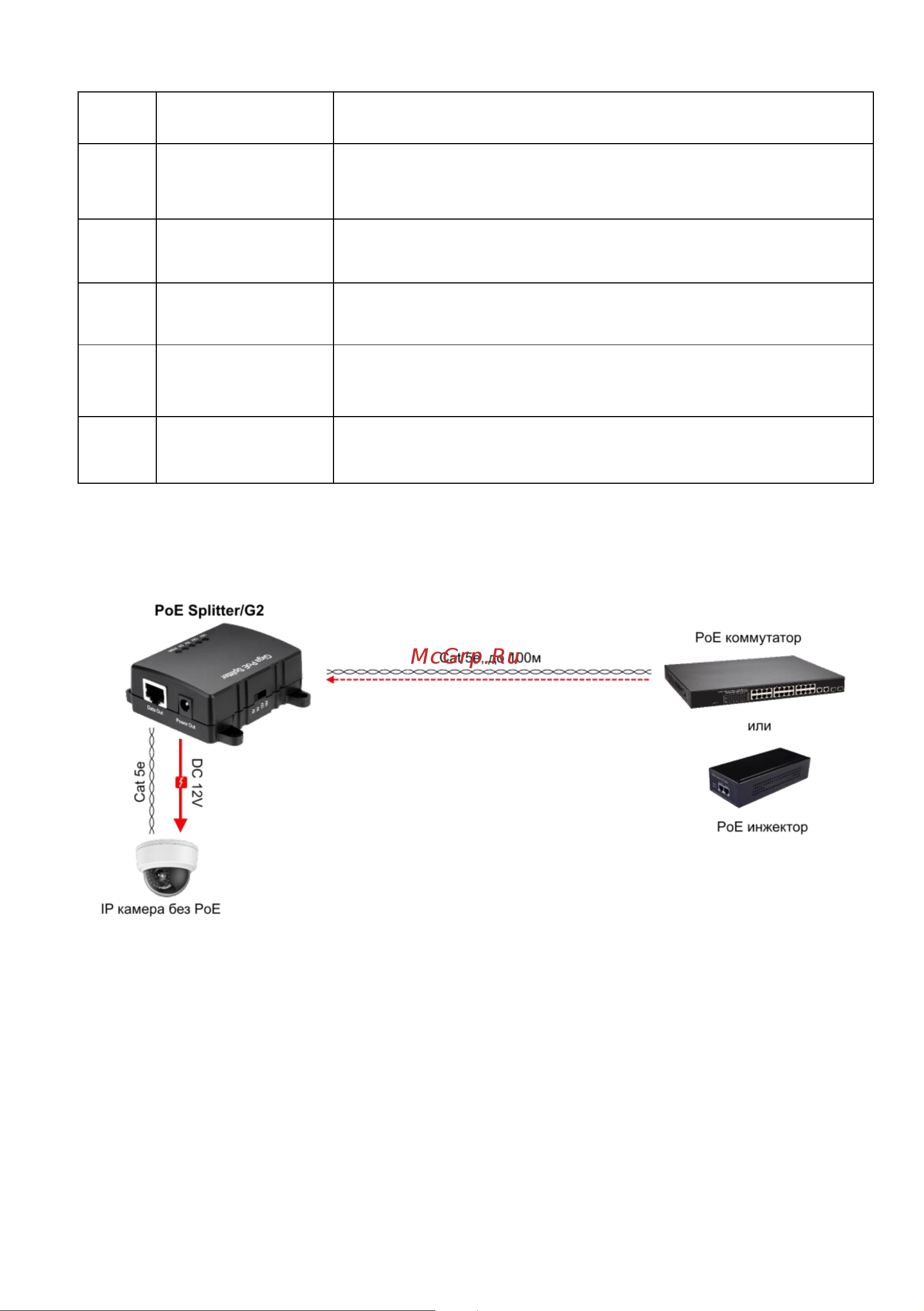

Рис.3 Типовая схема подключения сплиттера PoE Splitter/G2

Внимание !

 Питание сплиттера PoE Splitter/G2 осуществляется от PoE инжектора

или PoE коммутатора (приобретаются отдельно);

 Перед установкой и подключением сплиттера отключите питание.

 Допустимое напряжение питания на входе сплиттера: DC 36-57V;

 Для обеспечения соблюдения теплового режима устанавливайте

сплиттер в местах со свободной циркуляции воздуха;

 В случае обнаружения неисправностей не разбирайте устройства и не

ремонтируйте их самостоятельно.
