Jeta PRO 21 мм J4121 схема онлайн

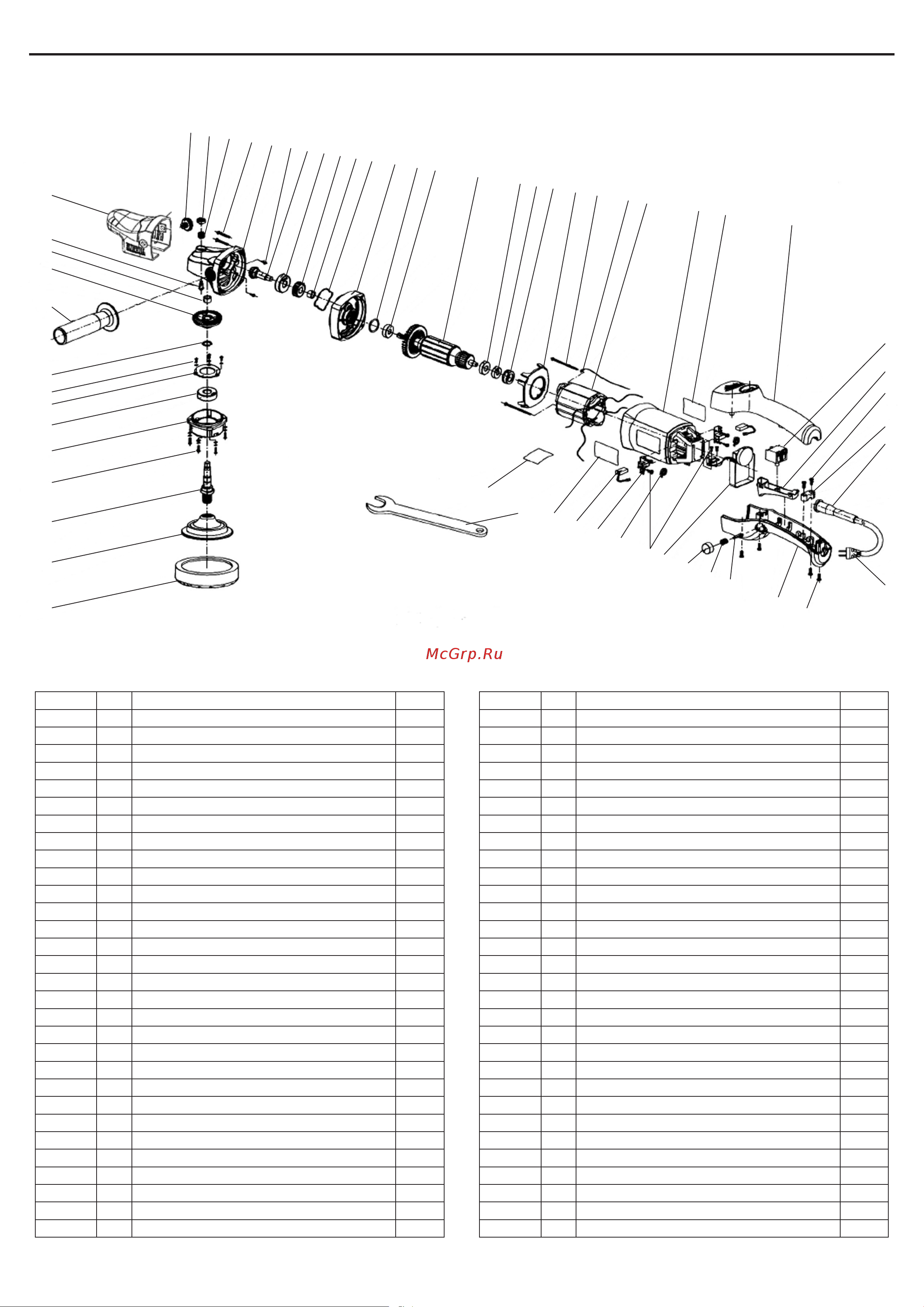

9. Взрыв-схема J4112
1
2
3
4, 5, 6
7
8
9
5, 10
11
13
14
15
16
17
18
19
20
21
48
49
50
51
52
53
54
55
56
57
58
59
60
22
23
24
25
26
15
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
42
44
46
45
47
Артикул
№ Описание К-во Артикул № Описание К-во
J411201 1 Полировальный диск J4112032 32 Магнитное кольцо 1
J411202 2 Подошва 1 J4112033 33 Шариковый подшипник 607 1
J411203 3 Вторичный вал 1 J4112034 34 Резиновое гнездо подшипника 1
J411204 4 Винт М4х14 4 J4112035 35 Дефлектор 1
J411205 5 Пружинная шайба 4 7 J4112036 36 Винт ST4.2x70 2
J411206 6 Плоская шайба 4 4 J4112037 37 Токопроводящий провод 1
J411207 7 Крышка редуктора 1 J4112038 38 Индукционная катушка 1
J411208 8 Шариковый подшипник 6201 1 J4112039 39 Корпус индукционной катушки 1
J411209 9 Зажим подшипника 1 J4112040 40 Метка данных 1
J4112010 10 Винт М4х10 3 J4112041 41 Задняя рукоятка (верхняя часть) 1
J4112011 11 Стопорное кольцо для вала 12 1 J4112042 42 Переключатель 1
J4112013 13 Боковая рукоятка 1 J4112043 43 Триггерный переключатель 1
J4112014 14 Редуктор 1 J4112044 44 Винт ST4.2x14 2
J4112015 15 Пропитанный маслом подшипник 2 J4112045 45 Зажим шнура 1
J4112016 16 Стопорный штифт шпинделя 1 J4112046 46 Кожух шнура 1
J4112017 17 Пластиковая крышка корпуса 1 J4112047 47 Шнур питания 1
J4112018 18 Пластиковый винт 2 J4112048 48 Винт ST4.2x16 4
J4112019 19 Заглушка стопорного штифта 1 J4112049 49 Задняя рукоятка (нижняя часть) 1
J4112020 20 Пружина штифта 1 J4112050 50 Стальная пластина 1
J4112021 21 Винт ST4.2x25 4 J4112051 51 Пружина 1
J4112022 22 Корпус редуктора 1 J4112052 52 Кнопка блокировки переключателя 1
J4112023 23 Винт М4х8 2 J4112053 53 Контроллер в сборе 1
J4112024 24 Вал редуктора 1 J4112054 54 Винт ST3x8 6
J4112025 25 Шариковый подшипник 6200 1 J4112055 55 Спиральная пружина 2
J4112026 26 Коническая ведомая шестерня 1 J4112056 56 Держатель угольной щетки 2
J4112027 27 Резиновое уплотнительное кольцо 1 J4112057 57 Угольная щетка 2
J4112028 28 Фиксатор подшипника 1 J4112058 58 Товарная этикетка 1
J4112029 29 О-образное кольцо 1.8х21.2 1 J4112059 59 Гаечный ключ 1
J4112030 30 Шариковый подшипник 608 1 J4112060 60 Маркировка скорости 1
J4112031 31 Сердечник 1
