14
Описание

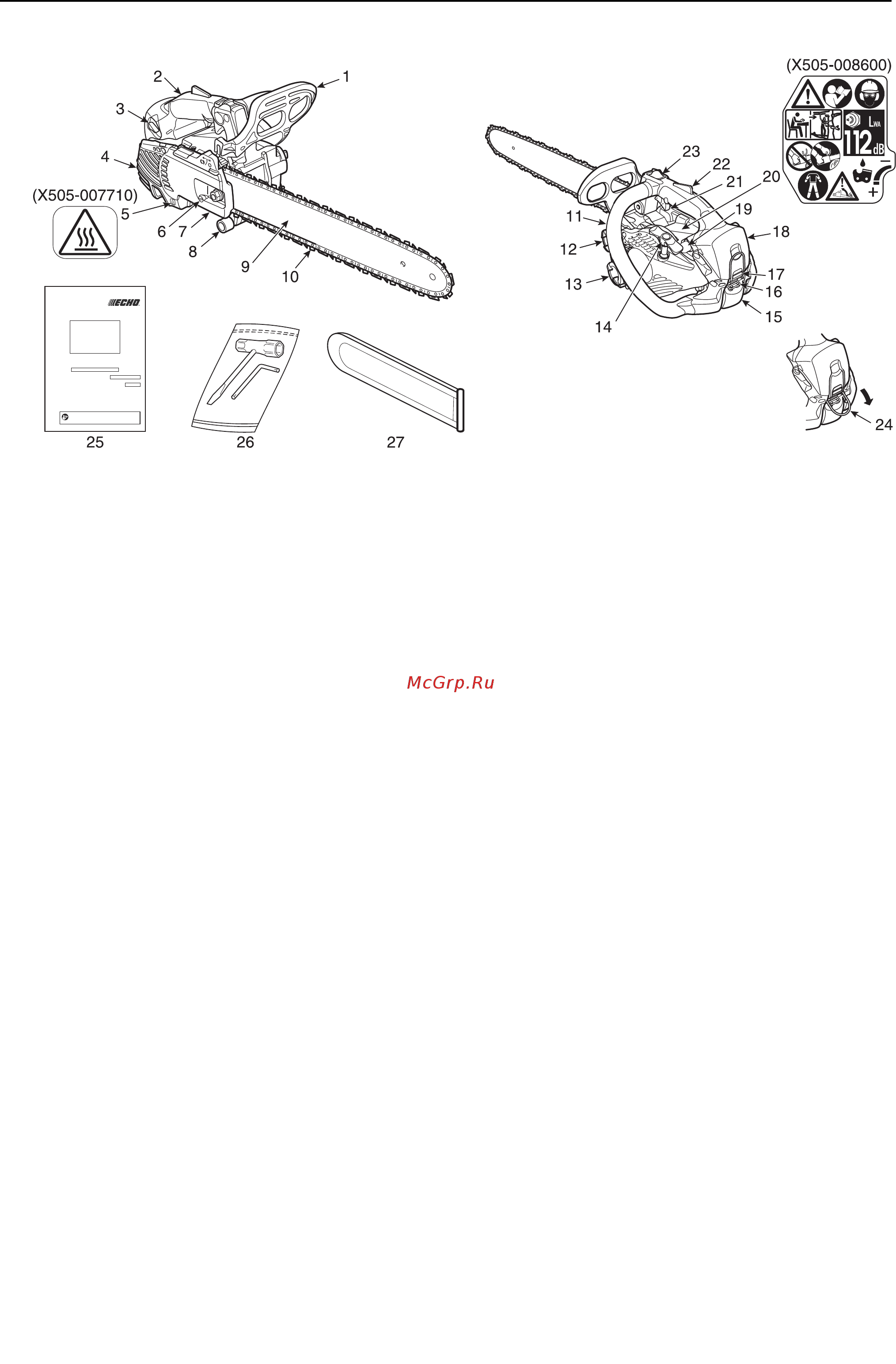

1. Передний защитный щиток - Щиток между передней
ручкой пилы и пильной цепью, предназначенный для
защиты руки от травм и помогающий обеспечить
контроль над бензопилой в случае, если рука
соскользнет с ручки.
Этот щиток используется для активизации тормоза
цепи, который предназначен для остановки
вращения пильной цепи.
2. Задняя ручка (для правой руки) - Ручка для
удерживания пилы; расположен в верхней части
кожуха двигателя.
3. Ручка управления воздушной заслонкой - Устройство
для обогащения воздушно топливной смеси в
карбюраторе с целью облегчения пуска холодного
двигателя.
4. Кожух глушителя - Закрывает глушитель, защищая
оператора от контакта с горячими поверхностями
глушителя.
5. Предупредительная наклейка - Артикул X505-007710
6. Регулятор натяжения цепи - Используется для
регулировки натяжения цепи.
7. Кожух сцепления - Защитный кожух для пильной
шины, пильной цепи, фрикционной муфты сцепления
и привода цепи (звездочки) в процессе эксплуатации.
8. Уловитель цепи - Приспособление, предназначенное
для защиты правой руки оператора от возможного
удара цепью в случае разрыва цепи или ее схода с
направляющих канавок пильной шины во время
пиления.
9. Пильная шина - Деталь, на которой держится
пильная цепь, и которая направляет цепь.
10. Пильная цепь - Используется в качестве режущего
рабочего элемента.
11. Передняя ручка (для левой руки) - Ручка для
удерживания пилы; расположена в левой части
кожуха двигателя.
12. Пробка топливного бака - Служит для закрывания
топливного бака.
13. Пробка масляного бака - Служит для закрывания
масляного бака.
14. Рукоятка стартера - Служит для пуска двигателя.
«ЛЕГКИЙ ЗАПУСК»
15. Крышка свечи зажигания - Закрывает свечу
зажигания.
16. Фиксатор крышки свечи зажигания - Предназначен
для установки крышки свечи зажигания.
17. Фиксатор крышки воздухоочистителя - Служит для
установки крышки воздухоочистителя.
18. Крышка воздухоочистителя - Закрывает воздушный
фильтр.
19. Подкачивающий насос (праймер) - Перед пуском
двигателя нажмите насос 3 или 4 раза.
20. Предупредительная наклейка - Артикул X505-008600
21. Курок дросселя - Устройство, управляемое нажатием
пальца оператора и предназначенное для
управления оборотами двигателя.
22. Блокировка курка дросселя - Защитное устройство,
которое нажимается для высвобождения курка
дросселя; предназначено для предотвращения
случайного нажатия на курок дросселя.
23. Выключатель зажигания - Приспособление для
подключения и отключения системы зажигания для
запуска и останова двигателя.
24. Подъемный крюк - При работе на высоте оператор
должен быть обучен специальной технике лазания и
должен использовать все рекомендованное
защитное оборудование.
25. Руководство по эксплуатации - Поставляется в
комплекте с инструментом.
Прочитайте перед началом работы, чтобы усвоить
надлежащие правила техники безопасности, и
сохраните как справочное пособие.
26. Инструменты - 13 x 16-мм T-образный ключ
(комбинированная отвертка/свечной ключ) и L-
образный ключ.
27. Кожух пильной шины - Предназначен для закрытия
пильной шины и пильной цепи во время
транспортировки и в период, когда цепная пила не
используется.
