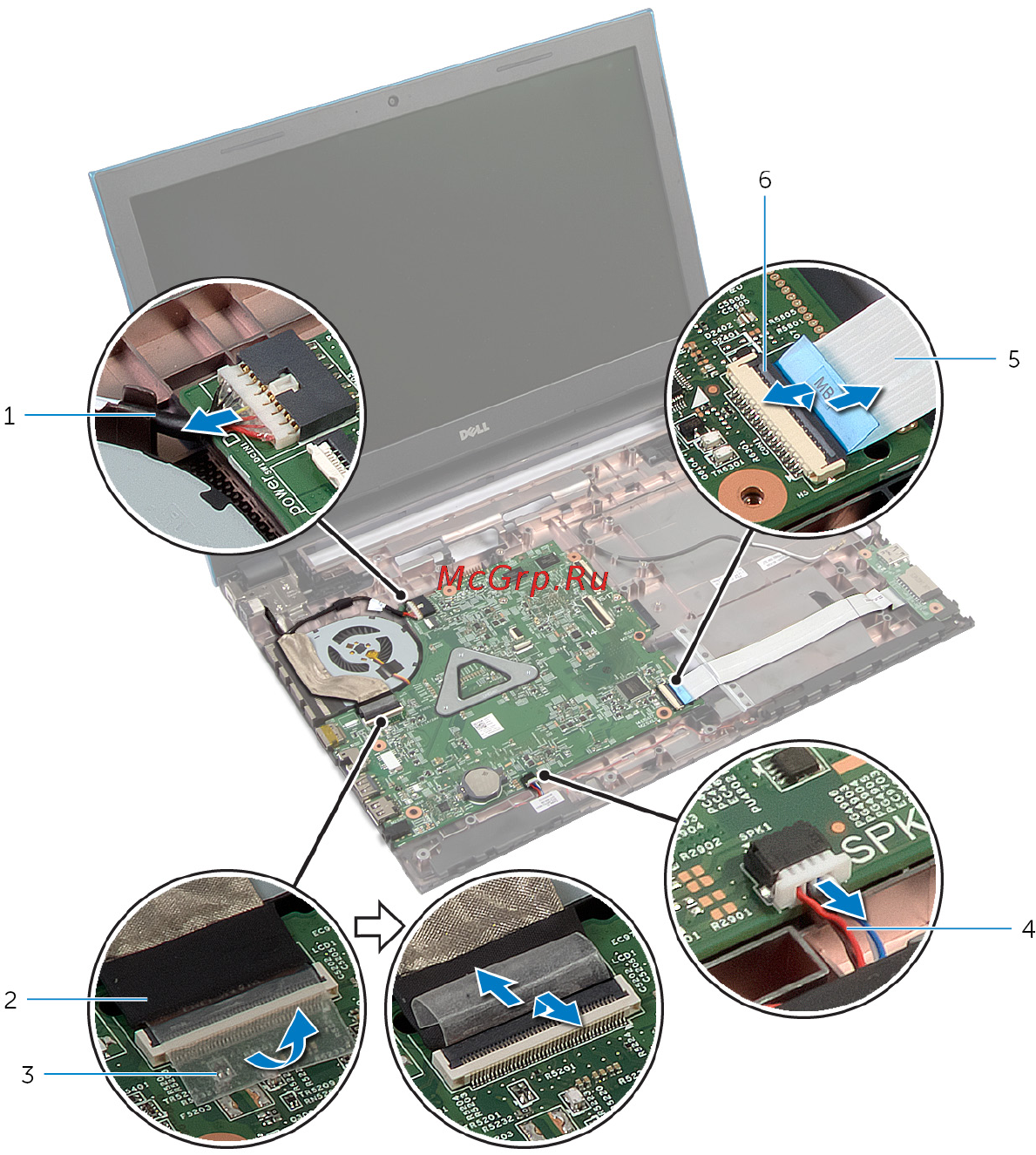

3 Отсоедините кабель порта адаптера питания и кабель динамика от системной
платы.
1 кабель порта адаптера
питания
2 кабель дисплея
3 лента 4 кабель динамика
5 кабель платы ввода-вывода 6 защелка разъема
4 Выверните винты, которые крепят системную плату к основанию
компьютера.
74
