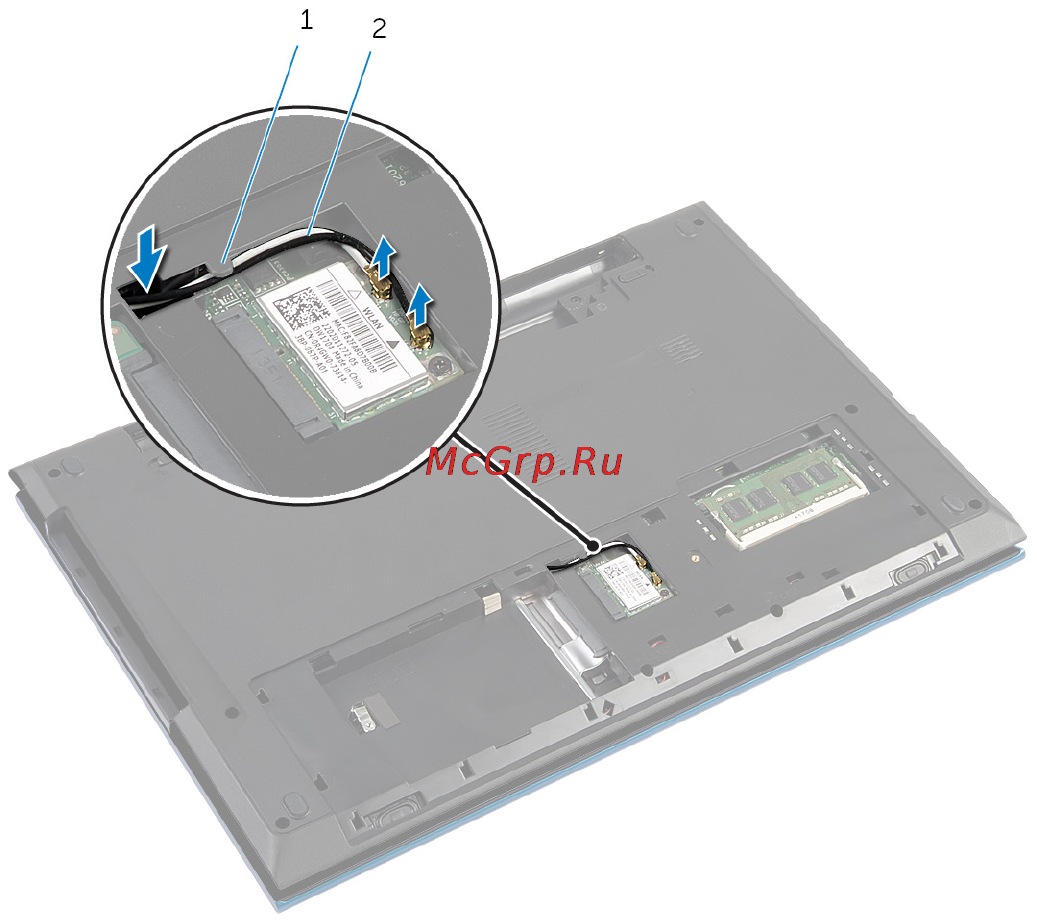

3 Извлеките антенные кабели из направляющих в основании компьютера.
1 направляющие 2 антенные кабели (2)
4 Переверните компьютер и откройте крышку дисплея до упора.
5 Извлеките антенные кабели из гнезда в основании компьютера.
6 Снимите ленту, которой кабель дисплея крепится к системной плате.
