Дуэт

www.rinstroy.ru

www. metallstalko.ru

1. Назначение

Подмости «Дуэт» предназначены для проведения монтажных, отделочных и ремонтных

работ, как внутри, так и снаружи помещения, на высоте до 1,8 метра. Конструктивно пред-

усмотрена возможность работать на высоте до 3,65 м (в сдвоенном варианте подмостей).

Высота рамы, см 185

Ширина рамы, см 58

Распределенная нагрузка на на-

стил, кгс/м

200

Габариты настила, см 188х50

Длина опрного бруса, см 100

Вес помоста, кг 28,9

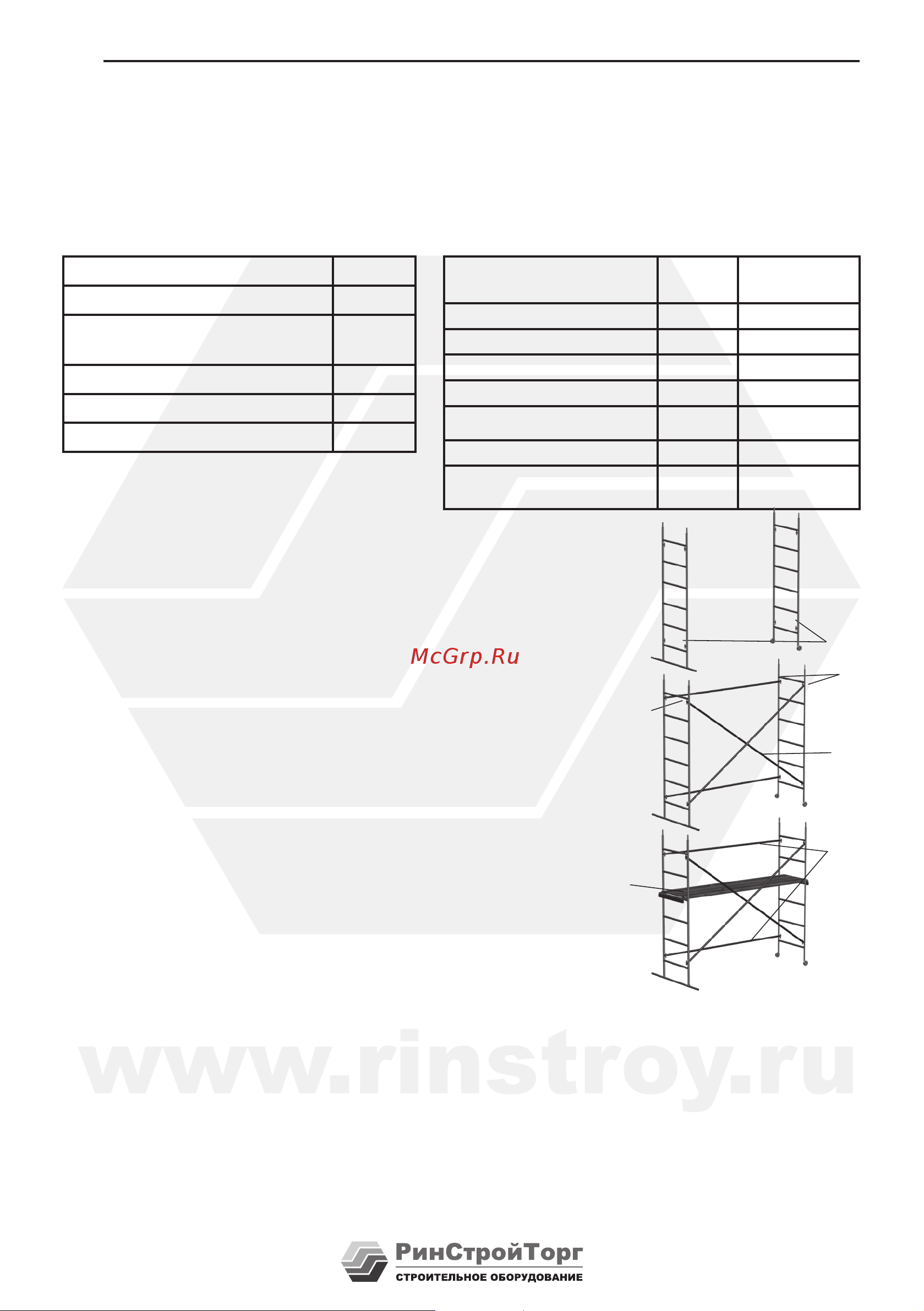

• При помощи комплекта крепления соединить лестницу (1)

с опрным брусом (2) и лестницу (1) с колесами (3). (рис. 1)

• Соединить лестницу с опрным брусом, с лестницей с коле-

сами с одной боковой стороны диагональной стяжкой (4).

(рис. 2)

• Соединить лестницы горизонтальными стяжками (5),

с другой боковой стороны.

• Установить настил с люком (6) на высоте не более 1.75 м.

(рис. 3)

• Подмости готовы к работе.

Разборка подмостей производится в обратном порядке.

4. Порядок сборки

Двое подмостей соединяются в двухъярусные подмости и

максимальная высота настила в сдвоенном варианте - 2,11 м.

(рис.4)

5. Сдвоенный вариант подмостей

Наименование

Кол-во,

шт.

Габаритные

размеры

Лестница 2 1853х58 мм

Горизонтальная связь 2 1850 мм

Диагональная связь 1 2135 мм

Настил с люком 1 1875х500 мм

Брус 1 1005 мм

Колесо 2

Комплект крепления, Гайка

М8 (4 шт.), болт 8х60 (4 шт.)

3. Комплект поставки

2. Технические характеристики

рис. 3

рис. 1

рис. 2

6. Порядок сборки сдвоенного варианта подмостей

• Собрать подмости. (рис. 3)

• Установить настил с люком на верхние ступени боковых лестниц собранных подмостей.

• Находясь на настиле с люком, установить поочередно боковые лестницы второго яруса

на лестницы первого яруса.

• Установить и закрепить горизонтальные и диагональные стяжки второго яруса подмо-

стей. (рис. 4)

• Установить второй настил с люком .

• Подмости готовы к работе.
