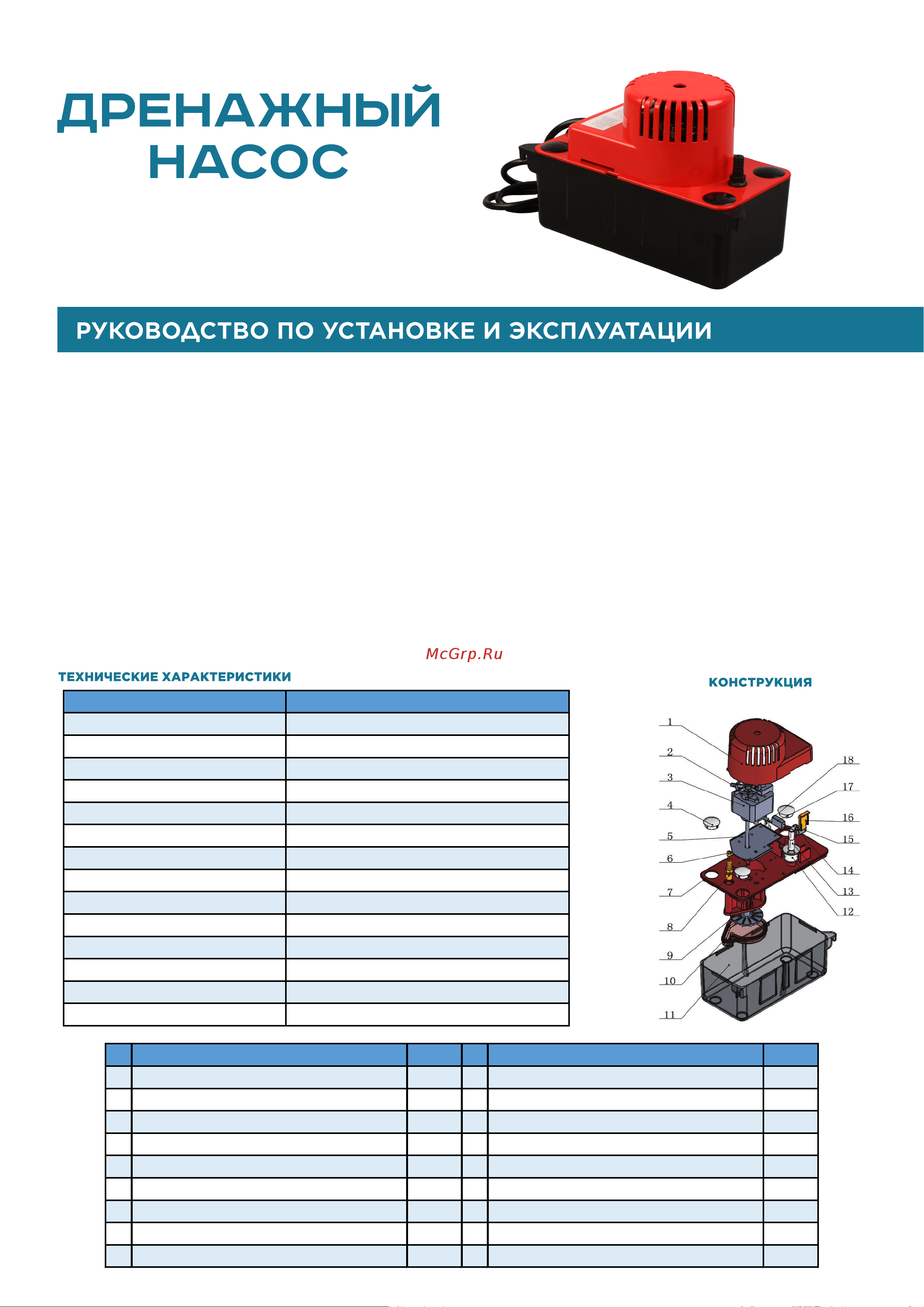

DM-CUBE - моноблочный центробежный дренажный насос накопительного типа с объемом резервуара 2,3 литра,

предназначен для отвода конденсата от оборудования кондиционирования, отопления и холодоснабжения.

Насос управляется поплавковым выключателем, который запускает процесс откачивания воды из резервуара при

наполнении его до уровня примерно 5см и останавливает, когда уровень воды опускается примерно до 2,5см.

Для производства насоса используются только высококачественные материалы и комплектующие. Сам насос разработан

так, чтобы предоставить максимально надежный и удобный инструмент для решения ваших задач.

Данный насос перед упаковкой проверен и протестирован, что гарантирует его безопасную эксплуатацию. Однако при

получении рекомендуем внимательно осмотреть его на предмет выявления механических повреждений, который могли

быть получены в процессе транспортировки. Если вы их обнаружили, сообщите о них вашему поставщику.

Перед тем, как приступить к установке, запуску или обслуживанию насоса внимательно ознакомьтесь с данным

руководством. При проведении работ соблюдайте все меры предосторожности. Несоблюдение рекомендаций и

требований данной инструкции может привести к телесным повреждениям и/или порче имущества. Просим вас

сохранить и передать это руководство конечному пользователю.

DM-CUBE

Модель DM-CUBE

Электропитание ~230В / 50Гц

Потребляемая мощность 60 Вт

Производительность (h=0,3м) 300 л/ч

Производительность (h=1,5м) 250 л/ч

Производительность (h=2,7м) 200 л/ч

Высота подъема (макс.) 4,5 м

Уровень шума < 50 дБ

Прием воды отверстие 27,3мм 3шт

Выпуск воды Фиттинг , 10мм

Габариты (ДхВхГ) 283х183х126 мм

Объем бака 2,3 л

Степень пылевлагозащиты IPX0

Температура воды (макс.) +60 °C

Ав

арийная схема Перекидной контакт NC-COM, 3А макс

№ Деталь кол-во № Деталь кол-во

1 Крышка корпуса 1 10 Кожух крыльчатки 1

2 Осевой вентилятор 1 11 Бак 1

3 Мотор насоса 1 12 Нижняя крышка поплавка 1

4 Крышка впускного отверстия 3 13 Кронштейн поплавка 1

5 Основание моторного отсека 1 14 Манипулятор 1

6 Переходник 1 15 Поплавок 1

7 Перегородка 1 16 Кронштейн поплавка 1

Выпускной фитинг

1 17 Аварийный выключатель 1

9 Крыльчатка насоса 1 18 Кронштейн аварийного выключателя 1
