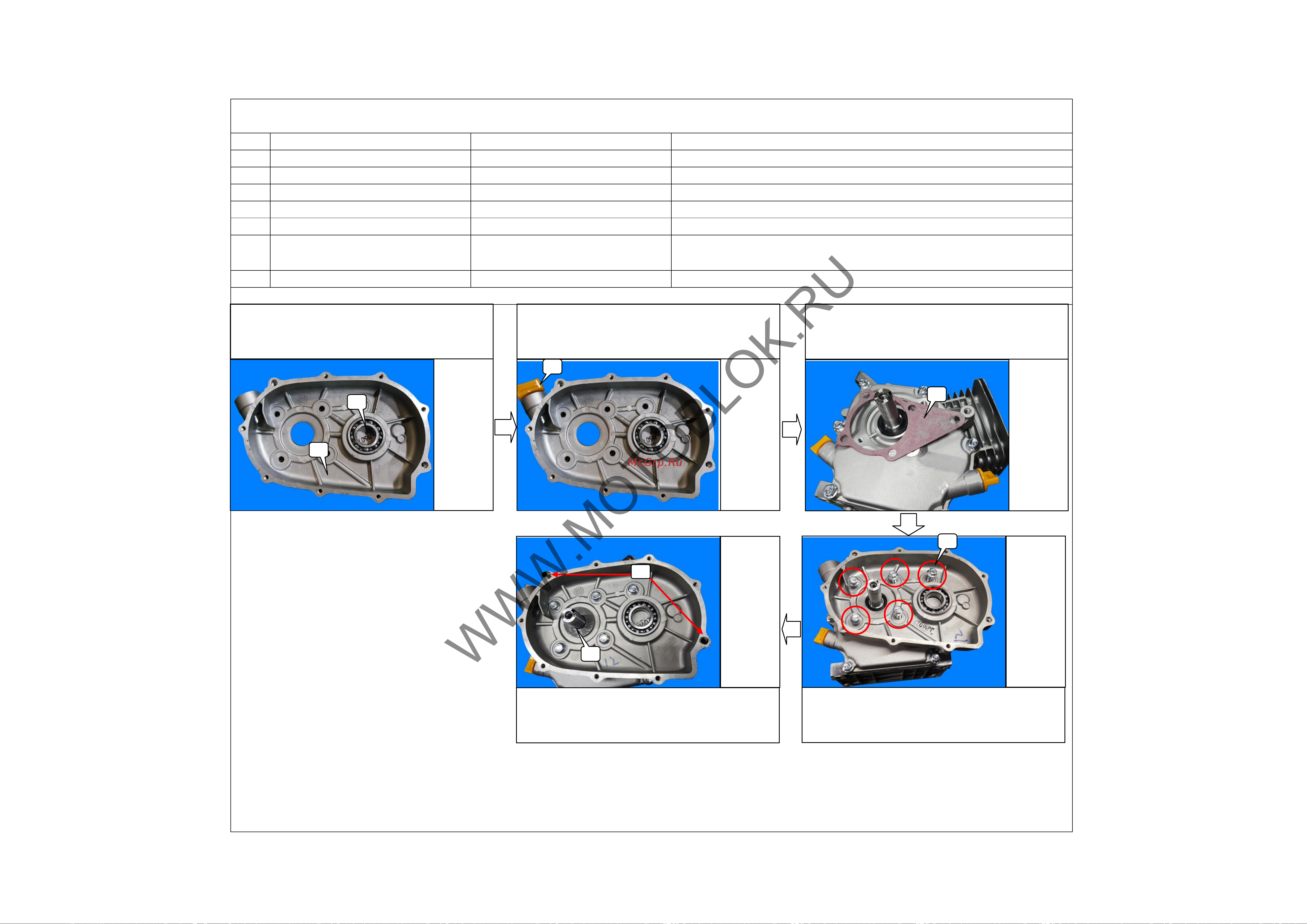

Правая крышка редуктора в сборе
№
Наименование детали
Код детали
Кол-во
P1
Подшипник, 6205
100010680
1
P2
Крышка редуктора, правая
100007806
1
P3
Щуп
100004114-0002
1
P4
Прокладка крышки редуктора
100146495
1
P5
Болт, M8×20
100011315-0004
5
P6
Шайба
Установлена на сцеплении, не имеет
кода
1
P7
Палец, φ8×10
100010548
2
Процесс
3. Приклейте прокладку (P4) на крышу
редуктора
2. Установите щуп (P3) и закрутите его.
1. Установите подшипник 6205 (P1) на правую
крышку картера P2. (Это уже сделано силами
Zongshen)
4. Установите 5 шт. болтов, M8×20(P5), затем
используйте пневматический пистолет, чтобы
закрутить их с усилием 18～22N.m.
P2
P1
P4
5. Установите шайбу (P6) на выходе картера и
установите 2 шт. пальца,φ8×10(P7) на крышке
картера
P6
P5
P3
