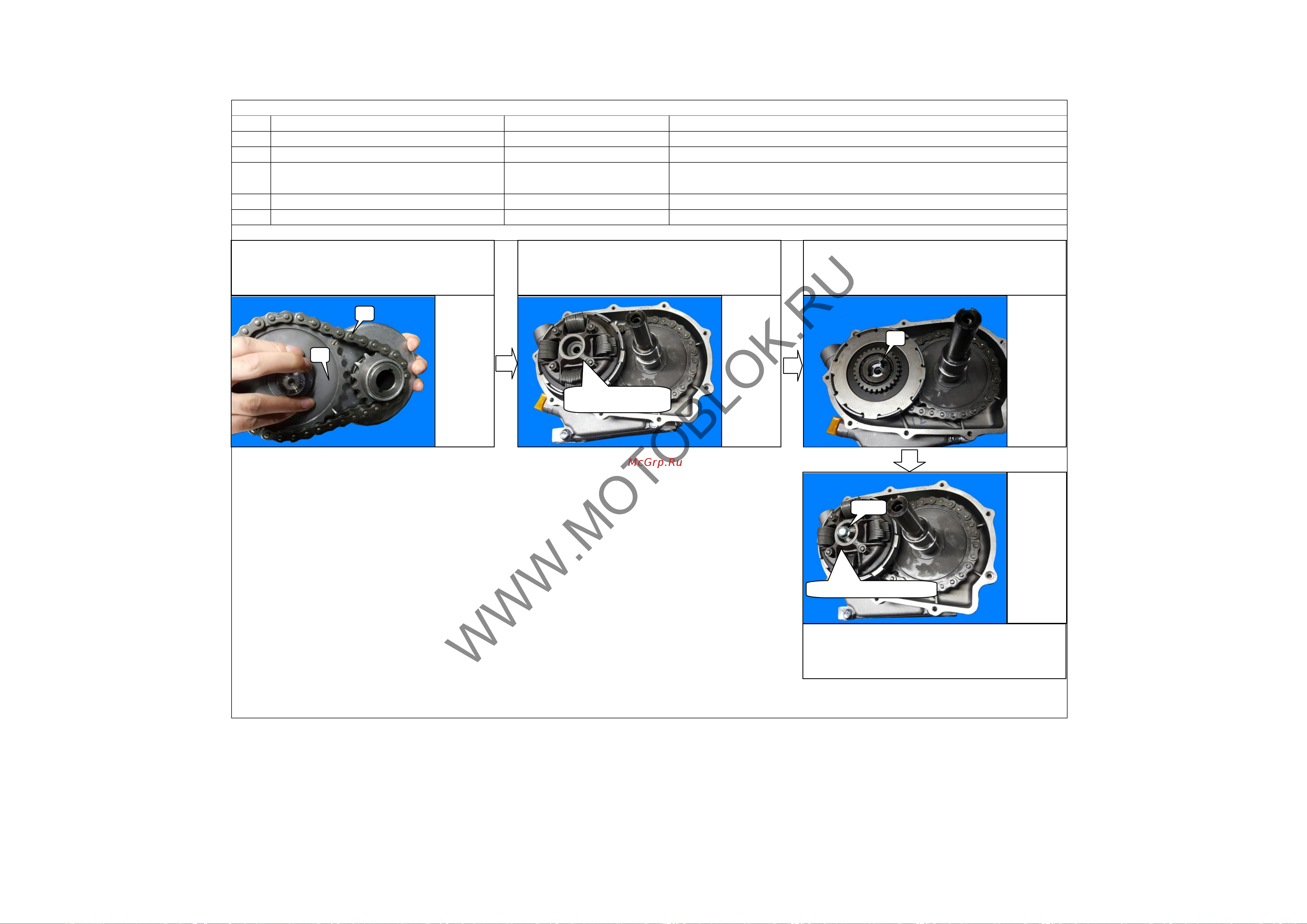

Сборка сцепления

№

Наименование детали

Код детали

Кол-во

Сцепление

100007743

Цепь

100008519

Шпонка, 5×5×30(идет

в поставке двигателей)

100010611

Болт, M8×35

100011321-0001

Шайба, φ8×2×φ20

100010535

Процесс

3. Используйте шпонку (P3) соедините сцепление

и коленвал

2. Установите сцепление в левой крышке

редуктора

1. Установите сцепление(P1) с цепью(P2).

4. Установите болт, M8 × 35 （ P4 ） и

шайбу,φ8×2×φ20（P5） на колевал и используйте

пневматический пистолет для его закрутки с

усилием 18～22N.m.

Ведущ. диск

сцепления

Ведущ. диск сцепления

P4/P5
