Левая крышка редуктора в сборе
№
Наименование детали
№ кода
Кол-во
P1
Подшипник, 6206
100010681
1
P2
Сальник, φ30×φ50×7
100017622
1
P3
Крышка редуктора, левая
100007808
1
P4
Болт заземления
100010275
1
P5
Шайба φ12×2×φ20
100010467
1
P6
Прокладка крышка редуктора
100146494
1
P7
Болт, M6×55
100011148-0001
9

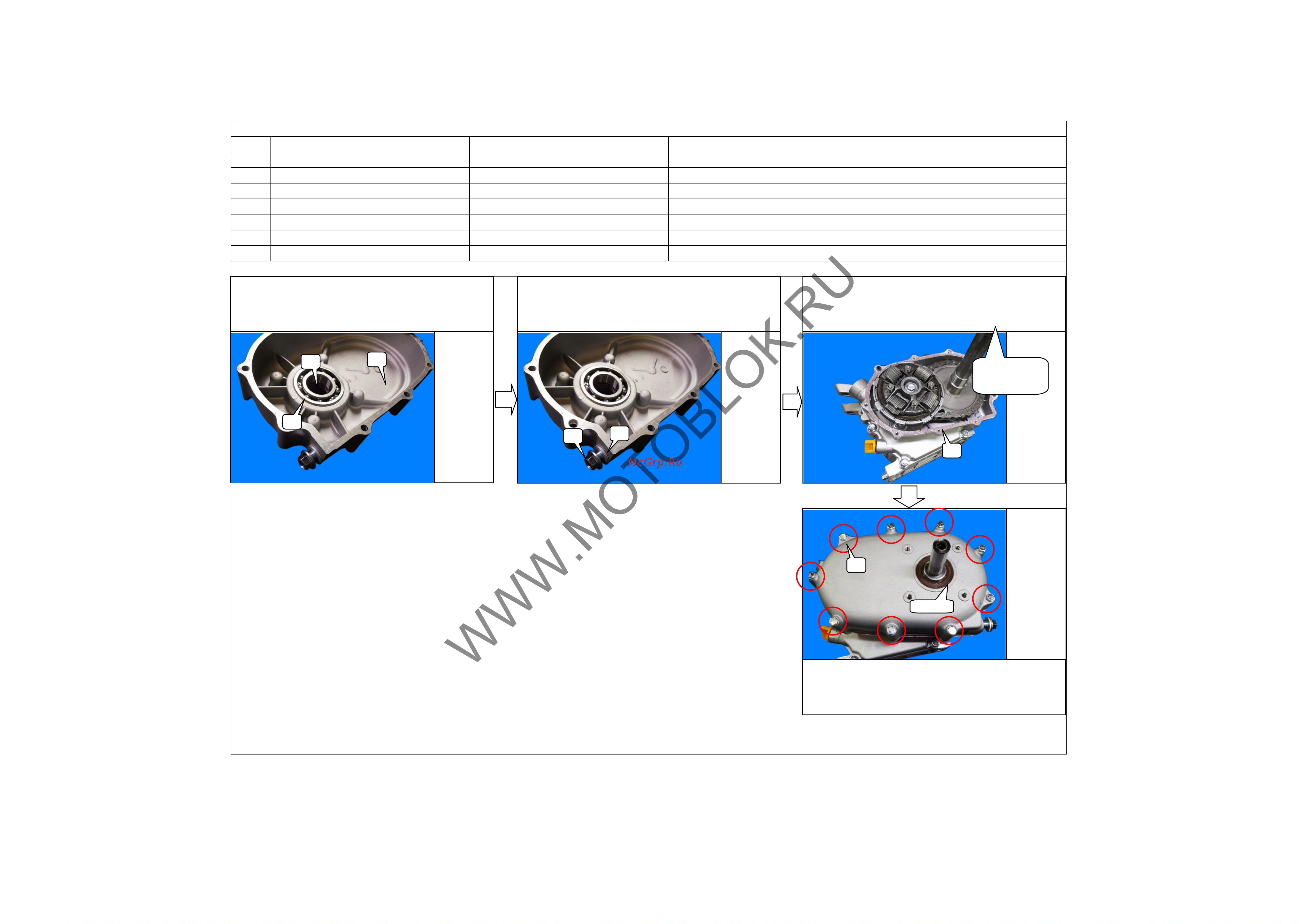

Process
3. Установите защитную крышку на коленвал и
установите прокладку (P6) на левую крышку.
2. Соедините болт заземления（P4） с шайбой
(P5)，и используйте пневматический пистолет для
его закрутки с усилием 18～22N.m.
1. Установите подшипник, 6206（P1） и сальник
(φ30×φ50×7)（P2）на левую крышку(P3). (Это
уже сделано силами Zongshen)
4. Установите 9 шт. болтов (P7) с усилием 9～
12N.m.
Защитная
крышка
сальника
P1
P2
P3
P4
P5
P6
сальник
P7
WWW.MOTOBLOK.RU
