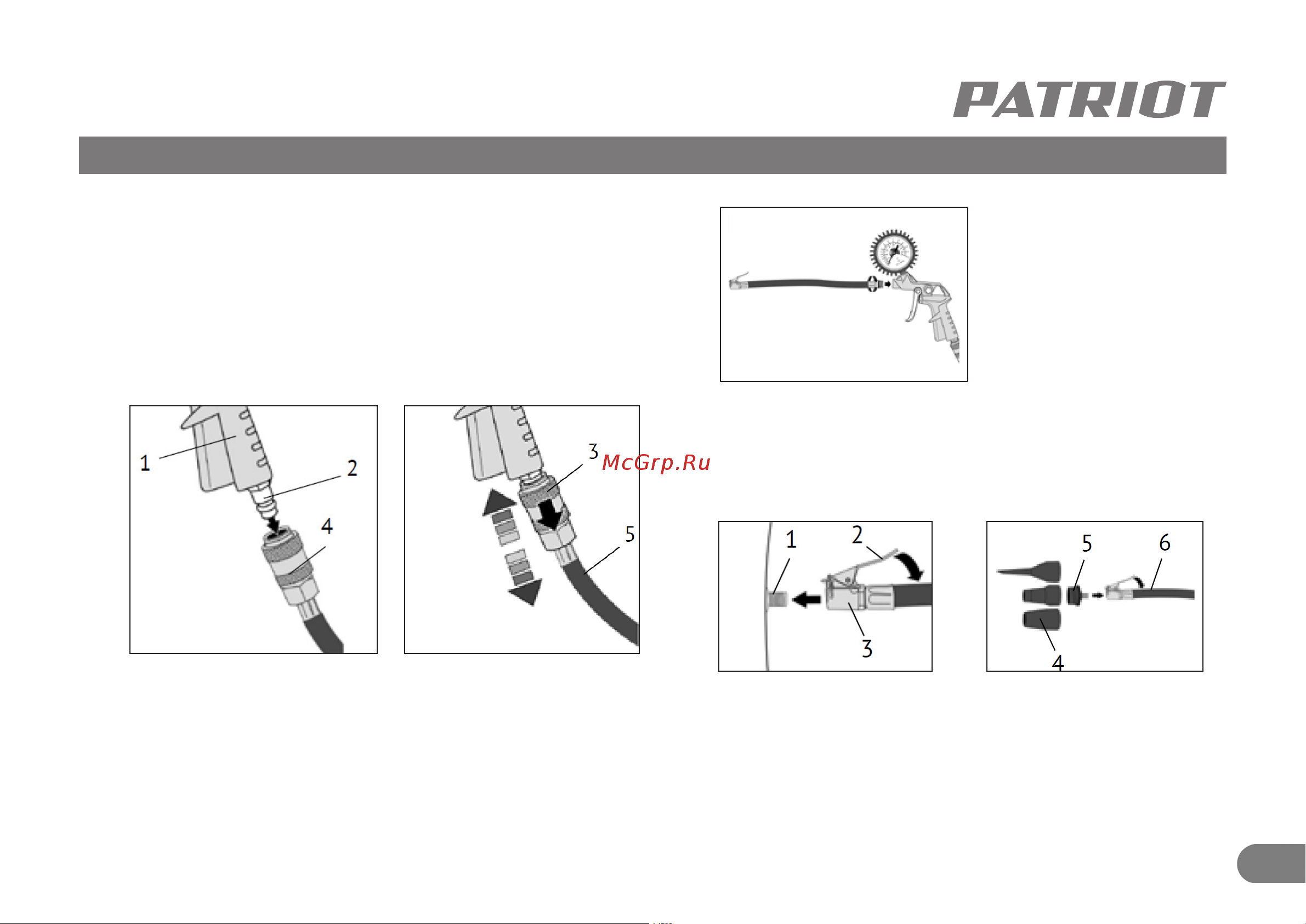

Подсоединение/отсоединение пневмопистолета (другого

пневмоинструмента, переходников) быстросъёмным со-

единением пневмошланга компрессора показана на Рис. 2.

Штуцер (Рис. 2а, п. 2) вставляется в адаптер (Рис. 2а, п. 4) до

фиксации (со щелчком). Для отсоединения пистолета (Рис.

2а, п. 1) кольцо разъёма (Рис. 2б, п. 3) сдвинуть (по стрелке)

и вынуть штуцер пистолета из адаптера.

Прикрутить (если не прикручен) шланг к пневмопистолету

(Рис. 3).

Нажать на рычаг фиксации (Рис. 4, п. 2), вставить (вынуть)

в разъём механизма (Рис. 4, п. 3) хвостовик насадки (Рис. 4,

п.1), отпустить рычаг для фиксации.

Рис. 2б

Рис. 4 Рис. 5

Рис. 3

1. Пневматический пистолет

2. Штуцер входной

3. Кольцо разъёма

4. Быстросъемный адаптер

5. Пневмошланг компрес-

сора

Рис. 2а

1. Хвостовик насадки

(переходника)

2. Рычаг фиксирующий

3. Быстросъемный механизм

4. Сопла переходника

5. Переходник

6. Шланг пневмопистолета.

6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ И ПОРЯДОК РАБОТЫ
