Patriot PTR 100-440I 525301965 [19/36] Подготовка изделия к работе и порядок работы

• надежность соединений трубопроводов;

• целостность и исправность предохранительного клапа-

на, органов управления и контроля;

• уровень масла в картере поршневого блока согласно п. 6.7.

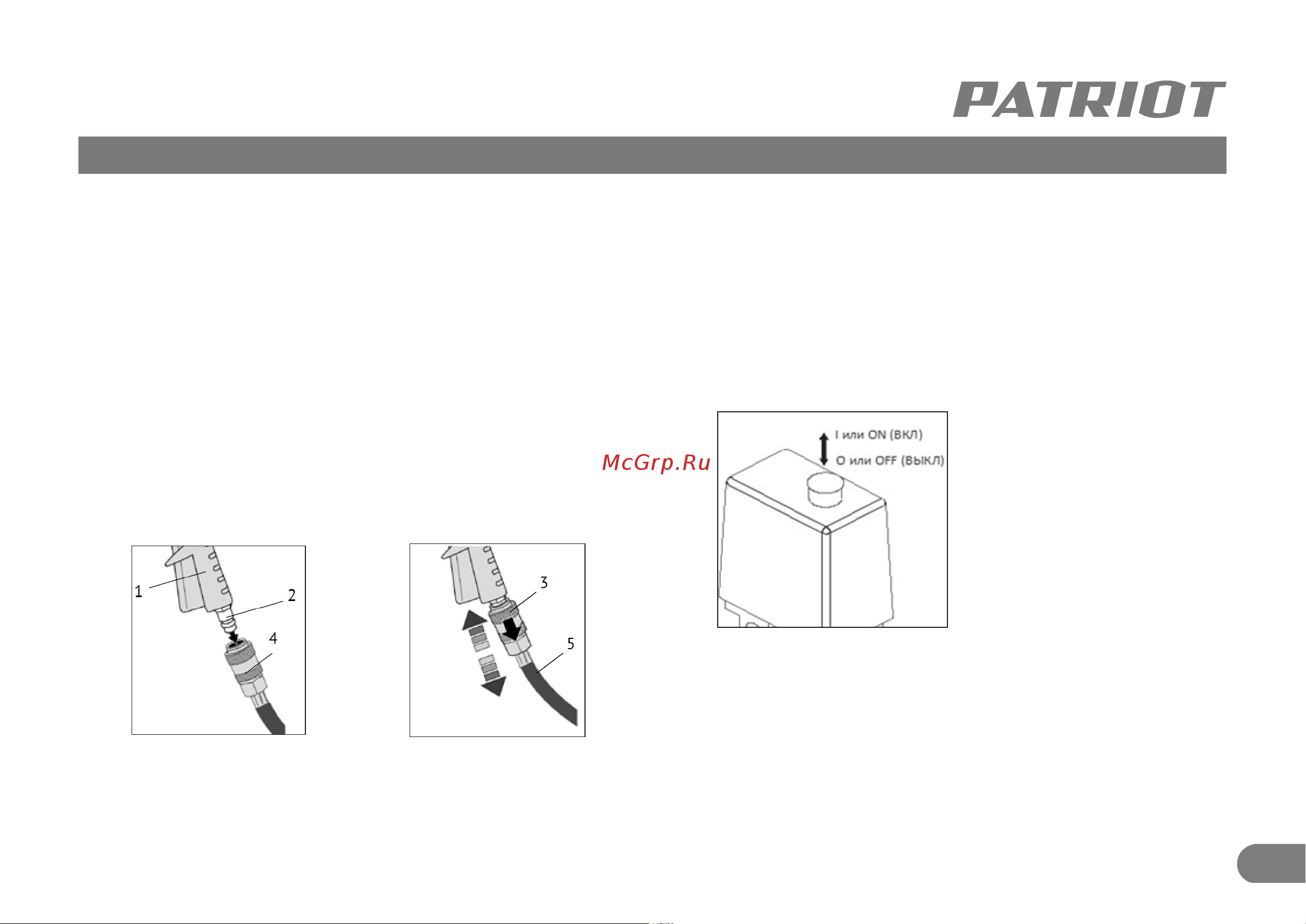

6.14 Подсоединение пневмоинструмента

Подсоединение/отсоединение пневмоинструмента бы-

стросъёмным соединением компрессора или пневмошлан-

га показана на (Рис. 5). Штуцер (Рис. 5а, п. 2) вставляется в

адаптер (Рис. 5а, п. 4) до фиксации (со щелчком), для отсо-

единения пневмоинструмента (Рис. 5а, п. 1) кольцо разъёма

(Рис. 5б, п. 3) сдвинуть (по стрелке) и вынуть штуцер писто-

лета из адаптера.

6.15 Запуск

• Компрессор должен быть соединен с электрической

сетью через устройство защиты питающего провода от

токов короткого замыкания.

• Проверьте, чтобы выключатель на реле давления нахо-

дился в выключенном положении «О» / «OFF» (в зависи-

мости от исполнения) (Рис. 6).

• Закройте сливной клапан (Рис. 1, п. 15).

• Отключите подачу давления, закрутив регулятор давле-

ния (Рис. 1, п. 6).

• Подключите к выходному штуцеру (Рис. 1, п. 8) компрес-

сора пневмошланг с подсоединенным пневматическим

инструментом и убедитесь в надежности соединения.

6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ И ПОРЯДОК РАБОТЫ

Рис. 6

Рис. 5б

1. Пневматический пистолет

2. Штуцер входной

3. Кольцо разъёма

4. Быстросъёмный адаптер

5. Пневмошланг компрес-

сора

Рис. 5а
