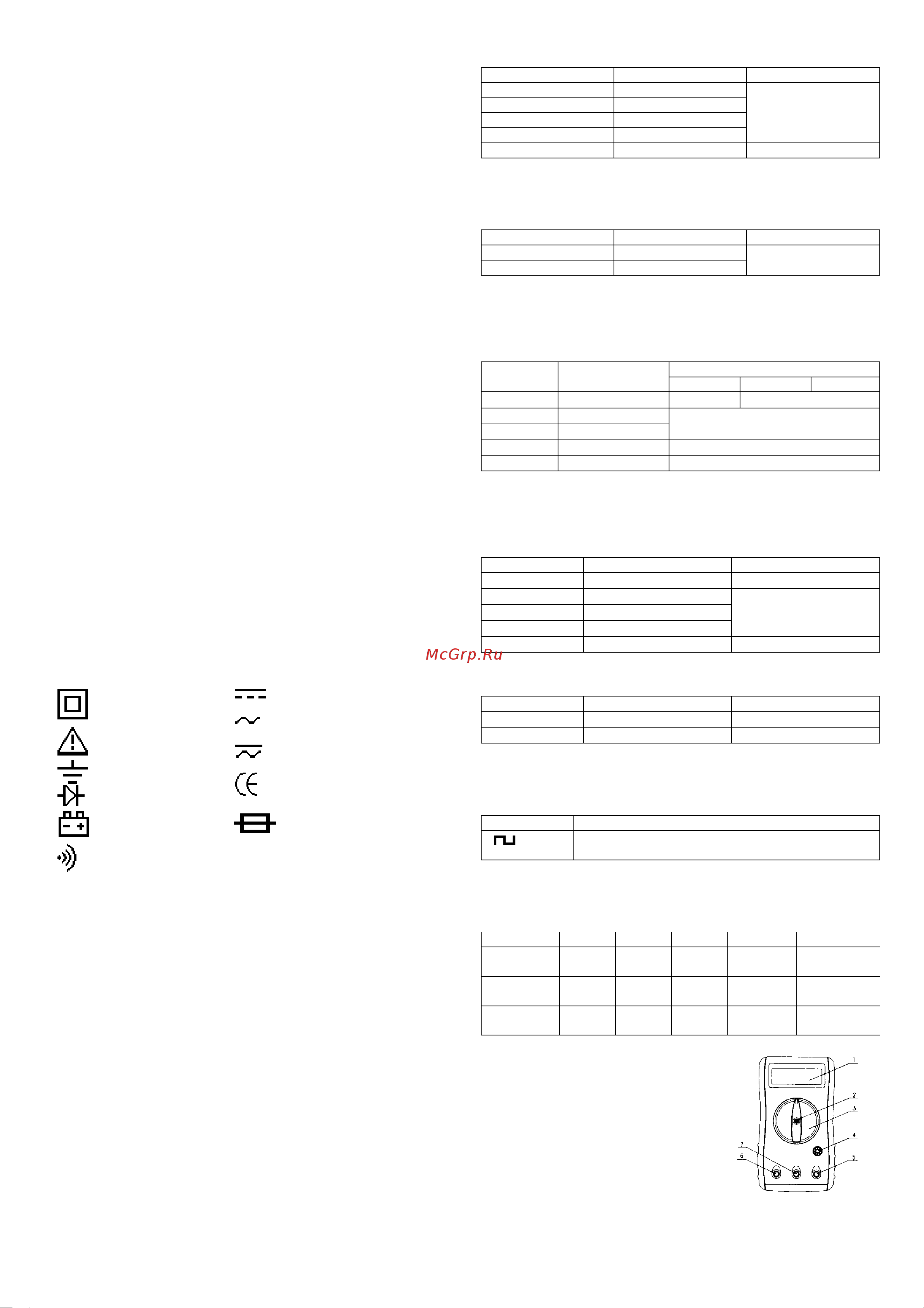

Цифровой мультиметр

UT-30B/C/D

A. ВВЕДЕНИЕ

UT30 серия мультиметров имеет 3 ½ разрядный дисплей. Мультимет-

ры этой серии предназначены для измерения постоянного и перемен-

ного напряжения, постоянного тока, сопротивления, проверки диодов,

транзисторов, имеют фиксацию текущих значений. Некоторые модели

этой серии имеют дополнительные функции теста проводимости,

измерения температуры, выходной генератор. Приборы данной серии

просты в эксплуатации, удобны в работе.

B. ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

• Используйте прибор по назначению. Придерживайтесь требова-

ний данной инструкции.

• Во избежание удара электрическим током не пользуйтесь прибо-

ром при открытом корпусе.

• Перед использованием прибора убедитесь, что он и щупы не

повреждены.

• Батарейки следует заменить, как только на экране загорится ин-

дикатор «севшая батарея».

• Устанавливайте переключатель пределов в соответствие с прово-

димыми измерениями.

• Во избежание повреждения прибора при измерениях не превы-

шайте предельно допустимые значения измерений.

• Во избежание электрического шока будьте осторожны при рабо-

те с напряжение свыше 60В постоянного или 42В среднеквадр.

переменного тока.

• Заменяйте предохранители только на предохранители определен-

ного размера и номинала.

• Избегайте пользоваться прибором в условиях повышенной влаж-

ности и температуры, т.к. особенно повышенная влажность ока-

зывает вредное воздействие на прибор.

• Мультиметр является точным инструментом и вмешательство в

его схему недопустимо.

• Протирайте прибор мягкой тканью, не применяйте для его очист-

ки абразивные средства и растворители.

• При измерении величин близких к предельно допустимым воз-

можны выбросы тока или напряжения. В связи с этим лучше вос-

пользоваться дополнительным внешним делителем (1:10).

C. ЭЛЕКТРИЧЕСКИЕ СИМВОЛЫ

Двойная изоля

ция

Внимание

Земля

Диод

Севшая батарея

Звуковой сигнал

Постоянный ток (DC)

Переменный ток (AC)

Постоянный / переменный

Евростандарт

Предохранитель

D. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

1) Максимальное напряжение между терминалом и землей: 1000В

a) К гнезду «СОМ» подсоединяется черный щуп.

b) К гнезду «V, Ohm, mA» подсоединяется красный щуп для из-

мерения напряжения до 500В, сопротивления и тока до 200мА.

c) Гнездо «10А Мах» используется только для измерения тока от

200мА до 10А.

2) Гнездо «10А Мах» без предохранителя.

3) Гнездо «mA» защищено предохранителем: Ф5х20-0.3А250V

4) Максимум дисплея: 1999, скорость измерения 2-3 сек.

5) Индикация перегрузки: «1» в старшем разряде

6) Рабочая температура: 0ºС – 40ºС

Температура хранения: -10ºС –50ºС

7) Высота над уровнем моря: 2000 м (рабочая), 10000 м (хранение)

8) Относительная влажность: 80% при температуре до 31ºС, 50%

при температуре до 40ºС.

9) Источник питания: КРОНА 9В (6F22) или аналог

10) Индикация севшей батареи

11) Размеры: 75мм х 130мм х 36мм

12) Вес: около 150г.

E. СПЕЦИФИКАЦИЯ

Точность: ± (а% от измеренной величины + b разрешение), гаранти-

руется в течение 1 года. Температура окружающей среды: 23ºС± 5ºС

Относительная влажность: <75%.

Постоянное напряжение (DCV)

Предел Разрешение Точность

200мВ 100мкВ

±(0.5%+2)

2В 1мВ

20В 10мВ

200В 100мВ

500В 1В ±(0.8%+2)

Входное сопротивление: 10МОм на всех пределах

Защита от перегрузок: На пределе 200мВ – 230В, на остальных пре-

делах – 500В

Переменное напряжение (ACV)

Предел Разрешение Точность

200В 100мВ

±(1.2%+10)

500В 1В

Входное сопротивление: около 5МОм на всех пределах

Частотный диапазон: 40 – 400Гц

Защита от перегрузок: 500В на всех пределах

Показания: эфф. значение синусоиды

Постоянный ток (DCA)

Предел Разрешение

Точность

UT30B UT30D UT30C

200

100нА ±(1%+2) -----------

2000

А 1

±(1%+2)

20мА

200мА

100

±(1.2%+2)

10А 10мА ±(2%+5)

Защита от перегрузок: 0,3А предохранитель. Предел 10А без предо-

хранителя. Измерения проводить не более 10сек. с интервалом не ме-

нее 15 минут.

Падение напряжения: 200мВ на всех пределах

Сопротивление

Предел Разрешение Точность

200

Ω

0.1

Ω

±(0.8%+5)

2к

Ω

±(0.8%+2)

20к

Ω

200к

Ω

100

Ω

20М

Ω

10к

Ω

±(1%+5)

Защита от перегрузок: 230В на всех пределах

Температура (только для UT30C)

Предел Разрешение Точность

-40

∼

150

C 1

±(1%+3)

150

∼

1000

C 1

±(1.5%+15)

Защита от перегрузок: 230В

Примечание: Прилагаемая в комплекте точечная термопара типа К

рассчитана на измерение температуры до 230°С.

Генератор меандра (только для UT30D)

Предел Описание

OUT Частота приблиз. 50Гц, меандр, используется как

тестовый источник 100кОм выходное сопротивление

Внимание! Этот предел без защиты. Во избежание повреждения муль-

тиметра перед измерением убедитесь, что напряжение в цепи не пре-

вышает 10В.

Диод, транзистор, проводимость

Функц. Предел Разреш UT30B

UT30D/C

Прим

Диод —►― 1мВ + +

Падение

напряжения

Транзистор hFE 1β + +

Ibo~10мА

Vce~3В

Проводи-

мость

·))) 1Ω - +

<70Ом

звук.сигнал

Защита от перегрузки: 230В кроме транзистора

F. ПЕРЕДНЯЯ ПАНЕЛЬ

1. ЖК дисплей

2. Кнопка фиксации показаний

3. Переключатель режимов

4. Гнездо для измерения транзисторов

5. Гнездо СОМ

6. Гнездо 10А

7. Гнездо для основных измерений

G. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

Перед началом проведения измерений установите переключатель в

соответствующее положение. При появлении символа «севшая бата-

рея» следует заменить элемент питания.
