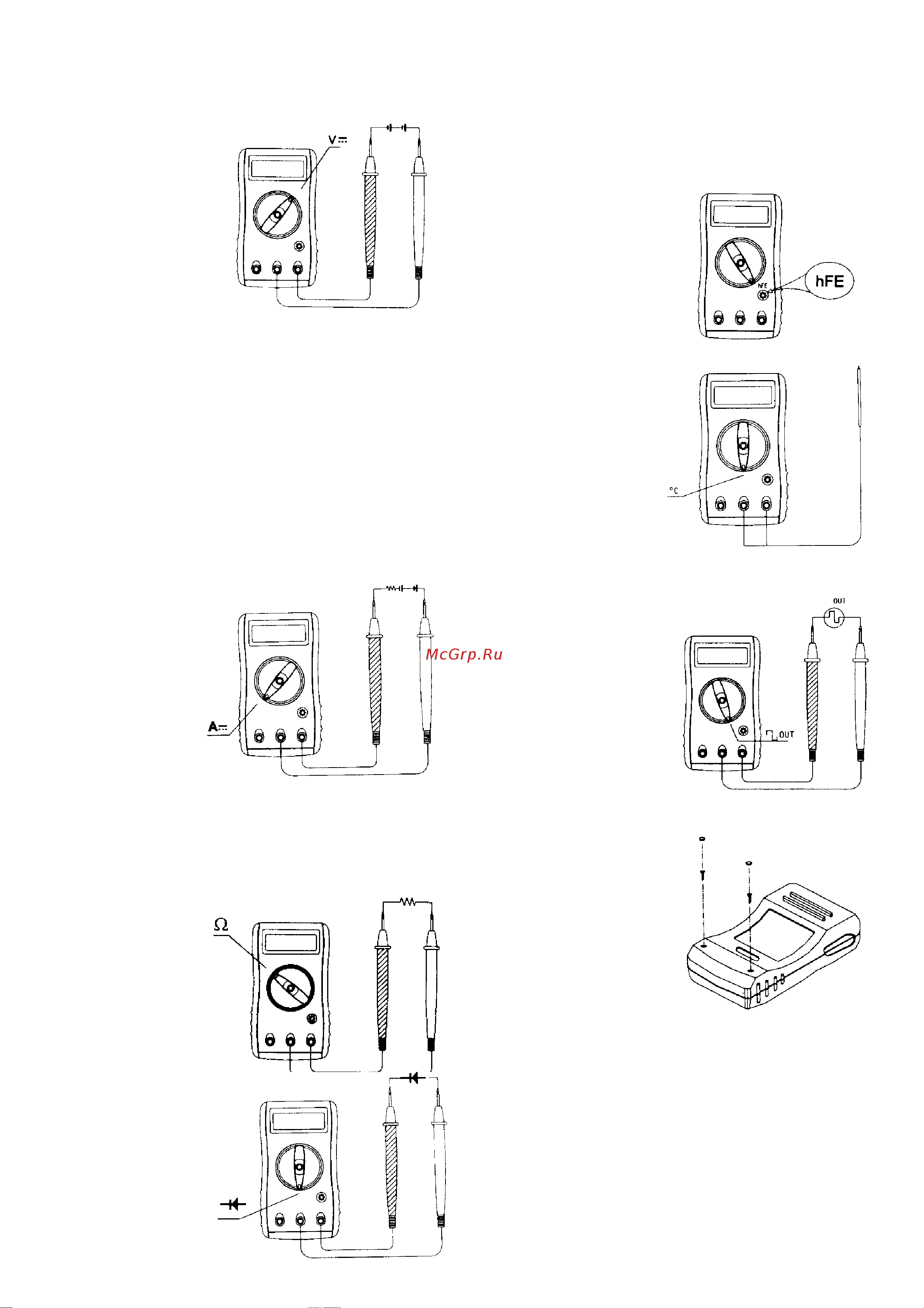

Постоянное напряжение (DCV)

1) Никогда не подавайте напряжение превышающее 500В. Возмож-

но, значение будет отображаться, но этот может привести к по-

вреждению прибора.

2) Если предполагаемая

величина измерения за-

ранее неизвестна, устано-

вите переключатель ре-

жимов на максимальный

предел измерений. В со-

ответствии с показаниями

уменьшайте предел до

получения показаний на

дисплее.

3) Показание «1» в старшем

разряде означает превы-

шение предела измере-

ний. Необходимо пере-

ключиться на более вы-

сокий предел.

4) На всех пределах входное сопротивление – 10МОм. Это сопро-

тивление может вносить отклонение в показания при высоком со-

противлении источника. При сопротивлении менее 10КОм это от-

клонение можно игнорировать (менее 0,1%).

Переменное напряжение (ACV)

Проводится аналогично измерению постоянного напряжения

Постоянный ток (DCA)

1) Не проводите измерения, если величина напряжения между зем-

лей и точкой измерения превышает 60В, т.к. это может вызвать

повреждение прибора и/или удар током оператора.

2) Перед началом измерений отключите питание от измеряемой

цепи и проконтролируйте правильность подключения щупов к

гнездам и измеряемой цепи и установленный предел измерения.

Щупы должны быть подключены последовательно нагрузке, ток,

через которую необходимо измерить. Не измеряйте ток в цепи без

нагрузки!

3) Если предполагае-

мая величина изме-

рения заранее неиз-

вестна, установите

переключатель ре-

жимов на макси-

мальный предел из-

мерений. В соответ-

ствии с показаниями

уменьшайте предел

до получения пока-

заний на дисплее.

4) Если на гнезде mA

превысить максимальное значение тока – возможно выгорание

предохранителя. Необходимо произвести его замену в соответст-

вии со спецификацией.

5) Предохранитель: Ф 5х20мм, F: 0.3A/250V (FAST).

6) Гнездо 10А без предохранителя. Во избежание повреждения при-

бора время измерения на данном гнезде не должно превышать

10сек. с интервалом не менее 15 мин.

Измерение сопротивле-

ния

1) Во избежание повре-

ждения прибора при

измерении сопротив-

ления отключите пи-

тание от измеряемой

цепи и разрядите все

конденсаторы.

2) Тестовые щупы вно-

сят отклонение в

пределах 0,1 – 0,3Ом.

Для определения

этой величины необ-

ходимо измерить со-

противление коротко-

замкнутых щупов.

3) Если не происходит

стабилизации показа-

ний измерения в тече-

ние нескольких се-

кунд – значит изме-

ряемая величина пре-

вышает 1МОм.

Проверка диодов

1) Во избежание повреждения прибора при измерении диодов от-

ключите питание от измеряемой цепи и разрядите все конденса-

торы.

2) При измерении прямого падения напряжения на кремниевом

переходе нормальное показание на дисплее в предела 500 –

900мВ. Единица в старшем разряде – обратное напряжение на по-

лупроводнике.

Измерение hFE транзисторов

1) Определите тип транзистора

(PNP или NPN).

2) Установите транзистор в

соответствующие гнезда на

передней панели прибора.

3) На дисплее отобразится при-

близительное значение hFE.

4) Условия измерения:

Ibo~10мкА, Vce~3В.

Измерение температуры (только

для UT30C)

1) Установите термопару К

типа в гнезда. Красный

щуп термопары в гнездо

«°С», - черный – в

«СОМ».

2) Для данной термопары

максимальная темпера-

тура - 250°С. Для изме-

рения более высокой

температуры необходи-

мо использовать другую

термопару. При отклю-

чении термопары на

дисплее отобразится температура внутри корпуса прибора.

Генератор меандра (только для UT30D)

1) Во избежание повреждения

мультиметра не подавайте

на гнезда напряжение более

10В.

2) Частота меандра 50Гц.

3) Выходное напряжение

выше 3В при нагрузке

1МОмм

4) Эта функция необходима

для проверки аудио компо-

нентов.

H. ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ

1) Поверните переключатель

в положение выключено и

отсоедините щупы от тер-

миналов.

2) Извлеките две заглушки и

отверните два винта на

задней крышке.

3) Отделите заднюю крышку

от корпуса.

4) Замените батарею и/или

предохранитель в соответ-

ствии со спецификацией.

5) Установите заднюю крыш-

ку на место и заверните

винты.
