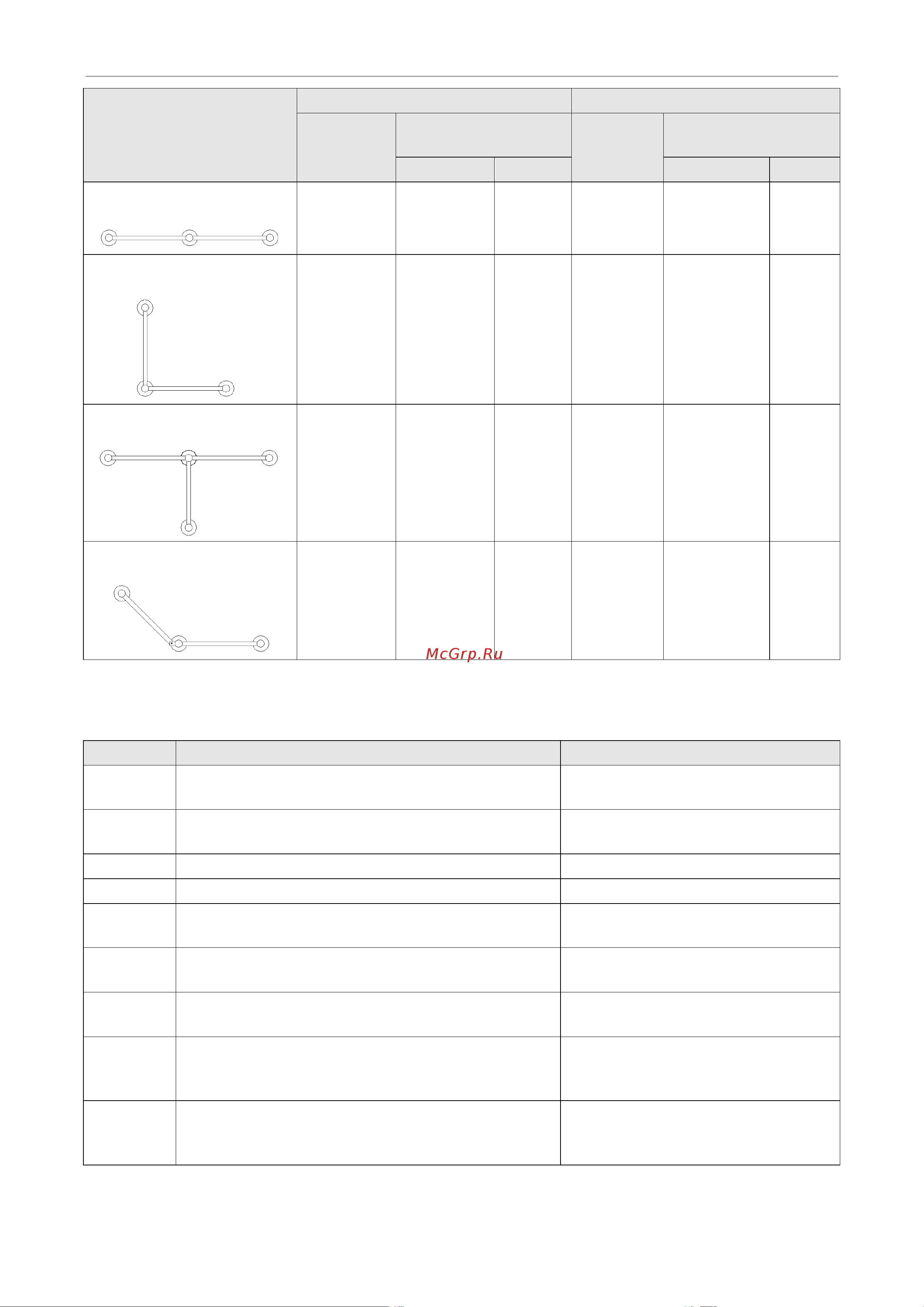

Руководство по эксплуатации
8
Условное название и
схема
Крайние стойки
Промежуточная стойка
Тип
стойки
Патрубки на
одну стойку
Тип
стойки
Патрубки на
одну стойку
Тип
Кол-во
Тип
Кол-во
стыковка секций
ВН02 2-00 ВН02 0-10 2 ВН02 2-01
ВН02 0-10 4
секций
ВН02 2-00 ВН02 0-10 2 ВН02 2-02
ВН02 0-10 4
секций
ВН02 2-00 ВН02 0-10 2 ВН02 2-03
ВН02 0-10 6
секций под любым углом
ВН02 2-00 ВН02 0-10 2
ВН02
2-01
или
ВН02
2-02
ВН02 0-10
и\
ВН02 0-11
2
2
5.3 Элементы секций ограждения
Таблица 2. Элементы стационарных секций
Тип
Технические характеристики
Описание
BH02 0-10
Патрубок для крепления поручня к стойке
(в комплекте с крепежом)
–
BH02 0-11
Патрубок поворотный для крепления поручня
к стойке (в комплекте с крепежом)
–
BH02 1-00
Поручень
Длина поручня 925 мм
BH02 1-01
Поручень
Длина поручня 1425 мм
BH02 2-00
Односторонняя стойка с двумя отверстиями
для крепления патрубков.
Крайняя стойка
BH02 2-01
Двухсторонняя стойка с 4-мя отверстиями для
крепления патрубков (угол 180º)
Промежуточная стойка для
прямолинейной стыковки секций
BH02 2-02
Двухсторонняя стойка с 4-мя отверстиями для
крепления патрубков (угол 90º)
Промежуточная стойка для
L-образной стыковки секций
BH02 2-03
Трехсторонняя стойка с 6-ю отверстиями для
крепления патрубков (углы между парами
отверстий 90º и 180º)
Промежуточная стойка для Т-
образной стыковки секций
BH02 2-30
Быстросъемная односторонняя стойка с
двумя отверстиями для крепления патрубков
и установочным фланцем.
Крайняя стойка
