Технические данные

Лазерные излучатели 535 нм, <1 мВт

азера 2

±2мм/10м

68х68х73 мм

Точность

Диапазон самовыравнивания ±4°

Рабочий диапазон без приемника 20 метров*

Источник питания 3 x AAA батарейки

Резьба под штатив 1/4"

Рабочий диапазон температур

Вес 220 гр

Размеры

*Зависит от освещенности

QBiG

Руководство по эксплуатации

Лазерный уровень

INSTRUMAX QBiG

Manufacturer: INSTRUMAX Address: WWW.INSTRUMAX.RU

Лазерные линии

Свойства

1. О

Батарейный отсек

кно вертикального и

горизонтального излучателя

Ручка фиксатора

(блокировка компенсатора)

1. Откройте крышку батарейного отсека. Вставьте 3 алкалиновые батарейки.

Соблюдайте полярность. Закройте крышку батарейного отсека.

2. Установите прибор на пол или на штатив. Если вы используете штатив, установите

основание прибора на штатив и вкрутите винт штатива в центровочное отверстие.

3. Включите уровень, переведя ручку фиксатора вниз. Для выключения переведите

ручку фиксатора вверх. Если при включении прибора моргают лазерные проекции -

это значит, что отклонение прибора от горизонтальной плоскости более ±4°.

Выровняйте прибор для начала разметки.

4. Лазерный уровень может проецировать вертикальную и горизонтальную линии.

При ярком освещении, если луч плохо видно, можно воспользоваться лазерными

очками (не входят в комплект прибора).

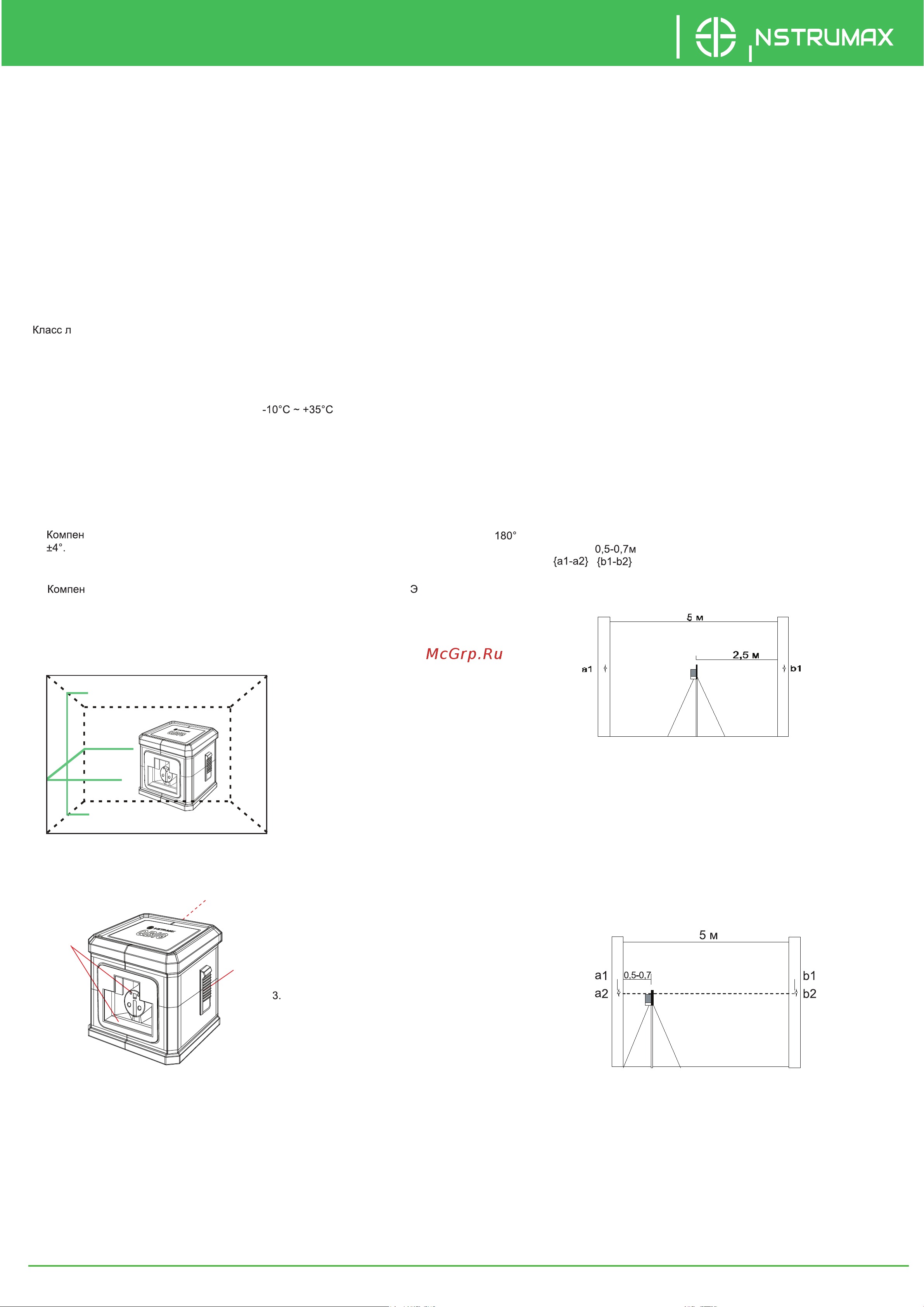

Проверка точности лазерного уровня

Проверка точности лазерного уровня (наклон плоскости)

Горизонталь

Вертикаль

Применение лазерного уровня

Лазерный уровень QBIG предназначен для проверки горизонтальности

и вертикальности расположения поверхностей элементов строительных

конструкций, а так же для переноса угла наклона детали конструкции на

аналогичные детали при производстве строительно-монтажных работ.

Функциональные характеристики лазерного уровня

1. Лазерный уровень предназначен для работ внутри помещений.

сатор для быстрого самовыравнивания работает в диапазоне до

3. При отклонении лазерного уровня от горизонтальной плоскости включается

сигнализия (мигание излучателей).

сатор блокируется автоматически при выключении питания. то

защищает его от воздействия вибрациии в

о время транспортировки.

Использование лазерного уровня

Установить лазерный уровень точно посередине между двух стен, находящихся

приблизительно на расстоянии 5м друг от друга. Включите лазерный уровень.

Отметить на стене точку, указанную лазерным крестом. Повернуть лазерный уровень

на и снова отметить точку, указанную лазерным крестом. Установить лазерный

уровень на расстоянии от стены и нанести, как указано выше, те же отметки.

Если разности и не отличаются друг от друга более чем на величину

„точность”, заявленную в технических характеристиках, точность Вашего лазерного

уровня в допустимых

Пример: При проведении проверки лазерного построителя плоскостей, разница:

{а1-а2} =5 мм и {b1-b2} = 7 мм. Таким образом полученная погрешность прибора:

{b1 -b2}-{а1-а2} = 7-5 = 2 мм.

Теперь Вы можете сравнить полученную погрешность, с величиной погрешности,

заданной производителем.

Если точность лазерного построителя не соответствует заявленной, необходимо

обратиться в авторизованный сервисный центр.

пределах.
