A

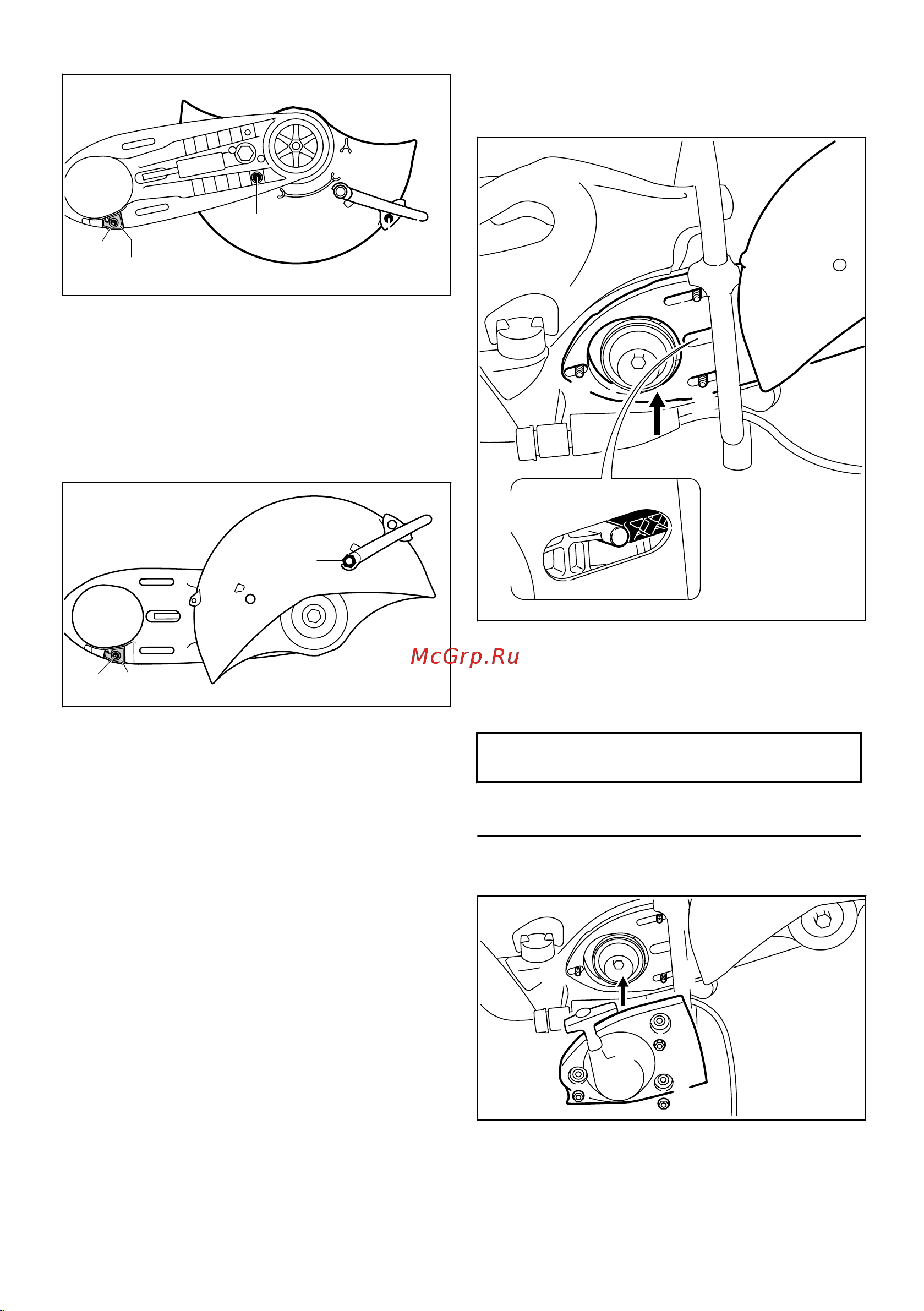

► Защиту поверните в указанную позицию
(см. рисунок)
► Ввинтите упорный болт (1) и затяните
► Регулирующий рычаг (2) установите в пози‐
цию А
► Ввинтите болт (3) и затяните
► Выкрутите болт (4) упора (5)
► Снимите упор (5)
4
5
370BA075 KN
6
► "Соединительную деталь с защитой" повер‐
ните таким образом, чтобы защита находи‐
лась на наружной стороне
► Установите упор (5) – отверстие в упоре с
отверстием в соединительной детали при‐
вести к кожуху
► Ввинтите болт (4) и затяните
► Четырёхгранную гайку введите в направ‐
ляющую защиты и затяните
► Более короткий пустотелый болт (6) с
уплотнением на регулирующем рычаге
закрутите и затяните комбинированным
ключом
8.1.7 "Соединительную деталь с защи‐
той" монтируйте – защита на наруж‐
ной стороне
1
1
2
2
370BA008 KN
1
2
4
3
► Продольные отверстия (1) "Соединитель‐
ной детали с защитой" оденьте на устано‐
вочные штифты (2) – при этом, поликлино‐
вой ремень проведите через переднюю
ременную шайбу.
УКАЗАНИЕ
Ременный шкив должен быть легкоподвиж‐
ным.
► Устройство для натяжения (3) должно при‐
легать к цапфе (4)
6
6
2
2
2
370BA051 KN
6
5
► "Крышку стартера с устройством
запуска" (5) одеть на установочные
штифты (2)
► Гайки (6) затяните от руки
pyccкий 8 Монтаж соединительной детали с защитой
