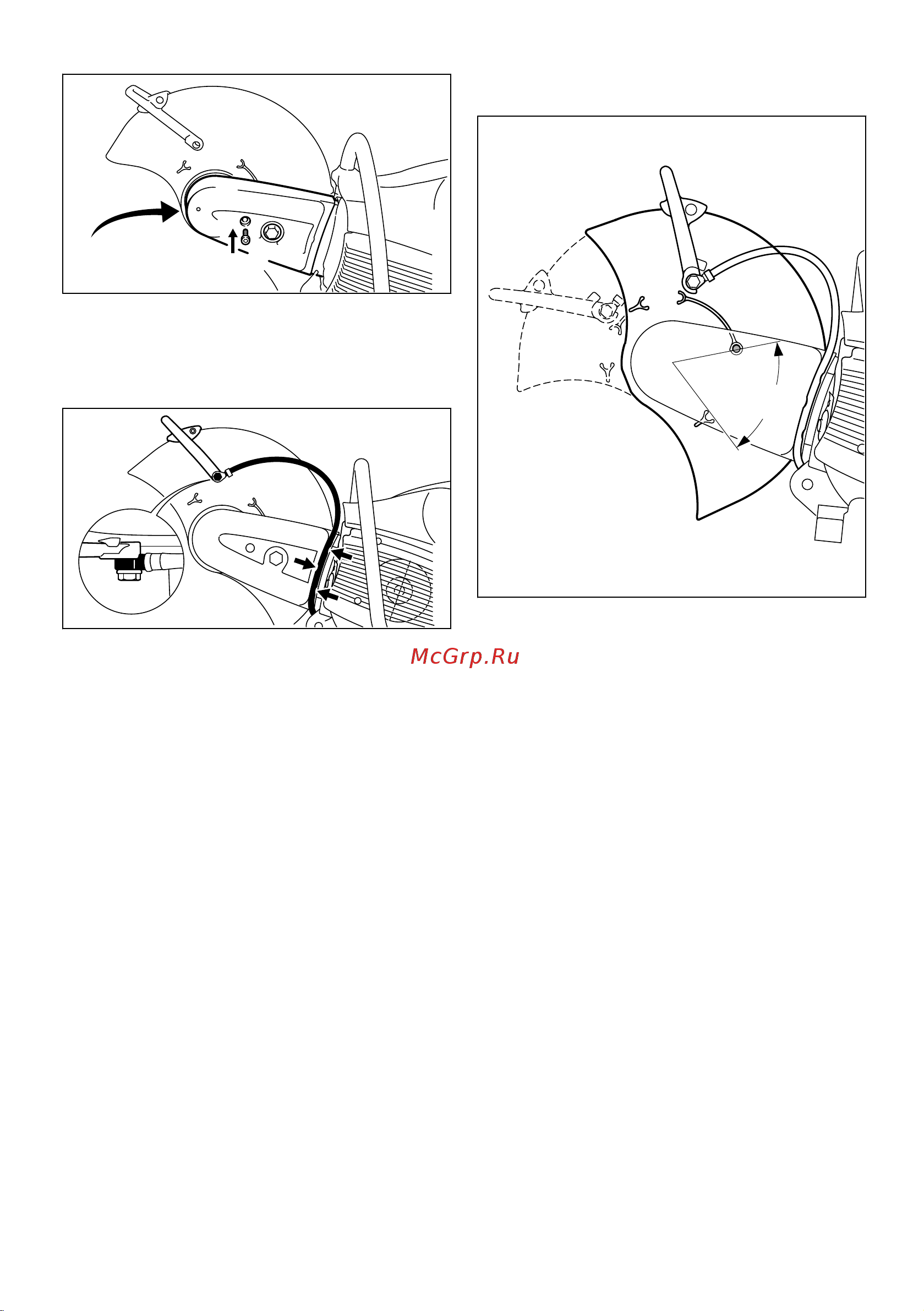

370BA077 KN

► Установите ременную защиту (7)

► Ввинтите болт (8) и затяните

8.1.8 Монтируйте подсоединение для

подачи воды

370BA078 KN

► Более длинный полый болт (1) продеть

через штуцер (2) на подсоединении для

подачи воды – соблюдать положение шту‐

цера

► Четырёхгранную гайку введите в направ‐

ляющую защиты и затяните

► Штуцер с более длинным полым болтом

установить на регулирующем рычаге (3) –

завинтить полый болт и затянуть с

помощью комбинированного ключа

► Водопроводный шланг вложите в направ‐

ляющую ременной защиты (стрелки) от

запорного крана в направлении защиты –

избегайте узких радиусов

8.1.9 Проверка области регулировки

защиты

370BA076 KN

► Защиту повернуть как можно дальше впе‐

рёд и назад – область регулировки (А) дол‐

жна ограничиваться упорным болтом

Далее см. "Натяжение поликлинового ремня".

8.2 Внутренний монтаж

► Демонтируйте абразивно-отрезной диск

(см. "Установка / замена абразивно-отрез‐

ного диска")

► Демонтировать подсоединение для подачи

воды

► Демонтировать регулирующий рычаг

► Снять натяжение клинового ремня

► Демонтировать ременную защиту

► Демонтируйте "Соединительную деталь с

защитой".

8 Монтаж соединительной детали с защитой pyccкий
