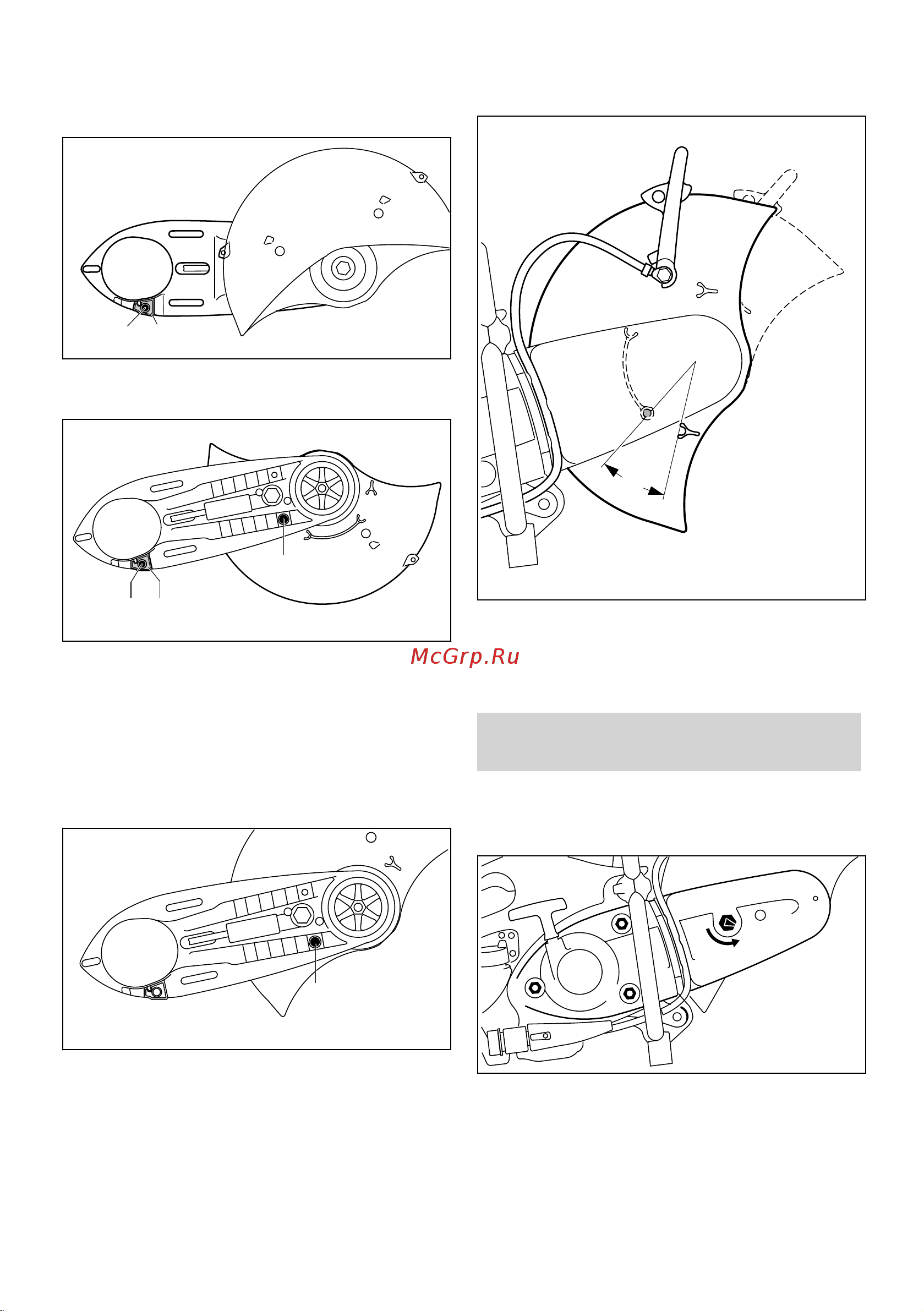

8.2.1 "Соединительную деталь с защи‐

той" подготовьте для внутреннего

монтажа

1

2

370BA080 KN

► Выкрутить болт (1) упора (2)

► Снять упор (2)

3

370BA081 KN

1

2

► "Соединительную деталь с защитой" повер‐

нуть таким образом, чтобы защита находи‐

лась на внутренней стороне

► Установить упор (2) – отверстие в упоре с

отверстием в соединительной детали при‐

вести к кожуху

► Ввинтите болт (1) и затяните

► Выкрутите упорный болт (3)

3

370BA082 KN

► Защиту поверните в указанную позицию

(см. рисунок)

► Ввинтите упорный болт (3) и затяните

► Монтируйте регулировочный рычаг

► Монтируйте "Соединительную деталь с

защитой" – защита на внутренней стороне

► Монтируйте ременную защиту

► Монтируйте подсоединение для подачи

воды

8.2.2 Проверка области регулировки

защиты

A

370BA083 KN

► Защиту повернуть как можно дальше впе‐

рёд и назад – область регулировки (А) дол‐

жна ограничиваться упорным болтом

Далее см. "Натяжение поликлинового ремня".

9 Натяжение клинового

ремня

Это устройство оборудовано автоматическим

устройством натяжения клинового ремня, с

созданием натяжения усилием пружины.

1

1

1

2

370BA037 KN

0

Перед натяжение клинового ремня гайки (1)

должны быть отвинчены и стрелка на натяж‐

ной гайке (2) должна указывать на 0.

pyccкий 9 Натяжение клинового ремня

24 0458-370-1821-H
