Zachować ostrożność przy manipulowaniu i montażu brzeszczota.

Upewnić się czy materiał obrabiany jest odpowiednio zamocowany w odpowiednim położeniu i czy właściwie

jest ustawiona głębokość cięcia, na pożądany wymiar.

Upewnić się czy brzeszczot piły jest ustawiony pod pożądanym kątem w stosunku do materiału obrabianego.

Uwaga: Dla uzyskania najlepszej skuteczności należy brzeszczot utrzymywać poziomo. Przy pracy piłą nie wolno

jej przeciążać.

Instrukcja montażu piły

1. Przymocować podstawę (2) do aluminiowego stołu piły kątowej (1) wykorzystując cztery wkręty.

2. Ustawić w położeniu środkowym dźwignię ustawienia kąta przecinania (4) w części dolnej aluminiowego stołu

piły kątowej (1).

3. Posługując się młotkiem drewnianym, lub z zakończeniem plastikowym, wsunąć centralny sworzeń obrotu

(11) przez dźwignię ustawienia kąta cięcia (4) w otwór w stole piły kątowej (1).

4. Wkręcić dwa wkręty mocujące centralny sworzeń obrotu (11) w stół piły kątowej (1) ustalając położenie cen-

tralnego sworznia obrotu (11). Sworzeń pełni rolę osi, powalając na kątowe przemieszczanie dźwigni po łuku,

co pozwala na łatwe ustawianie pożądanego kąta przecinania.

5. Zamontować wskaźnik ustawienia kąta (9) na zespole dźwigni regulacji kąta przecinania (4) poprzez umiesz-

czenie dwóch kołków plastykowych, wystających u dołu wskaźnika kąta (9), w otworach, znajdujących się na

górze dźwigni ustawienia kąta przecinania.

6. Zamocować trzpienie prowadzące (5) na dźwigni ustawienia kąta przecinania (4)

7. Nasunąć dwa pierścienie regulacji głębokości cięcia (7), jeden na przednią, a drugi na tylną część każdego z

zespołów trzpieni prowadzących (5).

8. Zamocować ramę piły z brzeszczotem (3) do stołu piły kątowej (1), nasuwając prowadnice pionowe (6) na

trzpienie prowadzące (5).

Regulacja kąta przecinania (płaszczyzna pozioma i głębokości cięcia)

● Aby dokonać ustawienia kąta przecinania należy unieść dźwignię regulacji kąta przecinania (4) i przesunąć

na bok, aż do uzyskania odpowiedniego położenia kątowego. W dolnej części stołu piły kątowej (1) znajduje

się szereg wgłębień, z którymi odpowiednio zazębia się dźwignia. Wgłębienia są usytuowane pod najczęściej

wykorzystywanymi kątami, co ułatwia szybkie ustawienie pożądanego położenia. Możliwe jest także

ustawianie pod dowolnie wybranym kątem, ale wówczas nie należy oczekiwać zazębienia się dźwigni z

którymś z zagłębień.

● Przewidziano dwa zaciski (10), służące do ustalenia położenia materiału obrabianego, w czasie przecinania.

Należy wkręcić trzpień zacisku w jeden z otworów stołu piły kątowej (1) i dokręcić nakrętkę ustalającą. Przy

mocowaniu materiału trzeba posługiwać się pokrętłem mocującym. Zaciski (10) można mocować z każdej

strony, w przedniej części stołu, w położeniu poziomym lub w czterech położeniach pionowych, w tylnej

części stołu.

● Regulowany odbój długości (8) można mocować z każdego końca stołu piły kątowej, co pozwala na szybkie

odcinanie wielu kawałków materiału, o tej samej długości.

● Posługując się pierścieniami (7) przymocowanymi do trzpieni prowadzących można regulować głębokość

cięcia. Aby tego dokonać trzeba poluzować wkręt w obudowie pierścienia, a następnie unieść lub opuścić ją

na odpowiednią wysokość. Na koniec trzeba dokręcić wkręty (uważać, aby nie przeciążyć wkrętów).

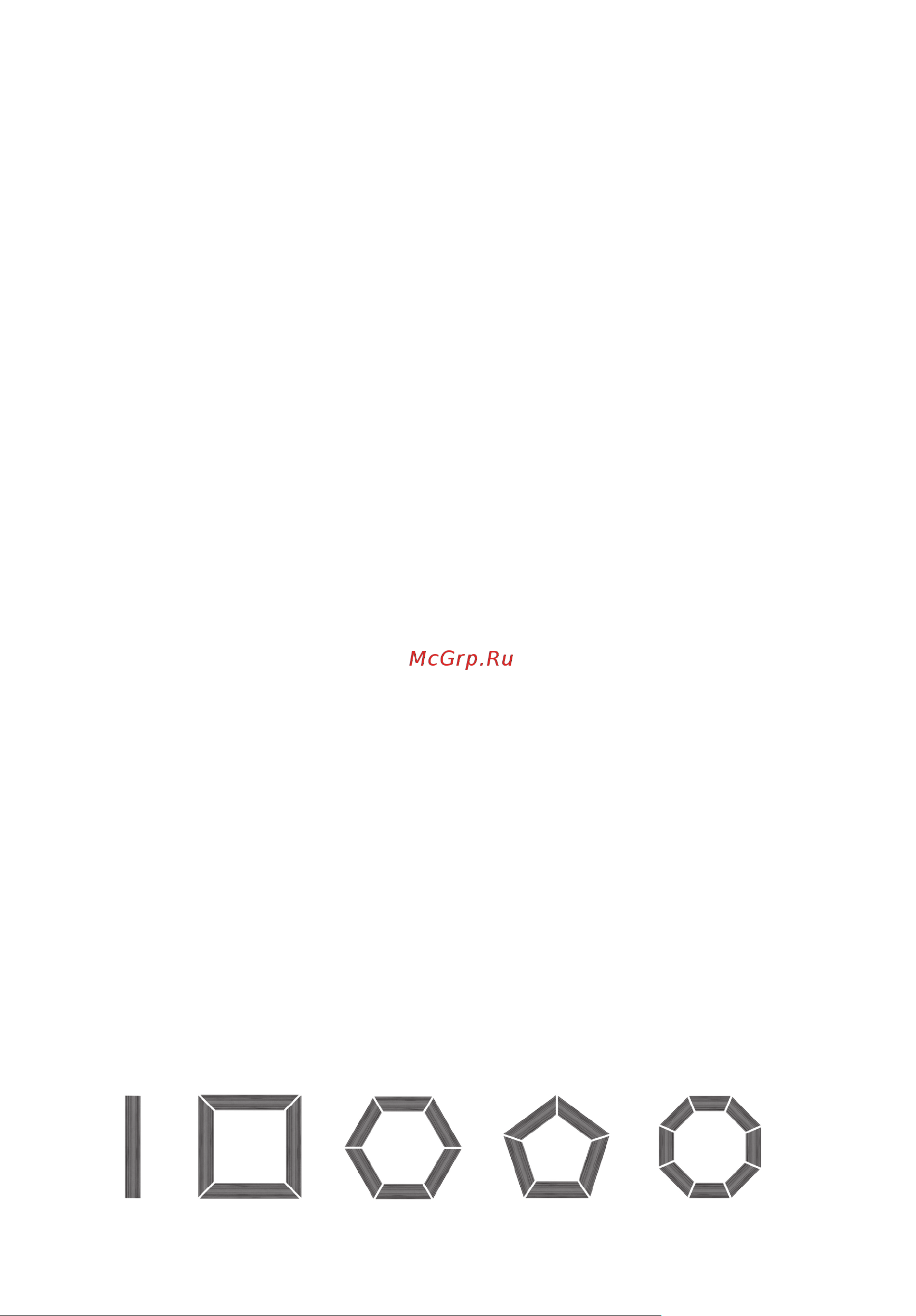

Możliwe do uzyskania ustawienia kąta przecinania (z wykorzystaniem wgłębień w stole piły)

22,5
