5.1.4.Произвести внешний осмотр ИПР, убедиться в отсутствии видимых механических повреждений

(трещин, сколов, вмятин).

5.1.5. Не рекомендуется устанавливать ИПР в местах, где возможно выделение газов, паров и аэрозолей,

способных вызвать коррозию.

5.1.6. Перед установкой ИПР открыть поворотное стекло на крышке, отводя ее за верхнюю часть.

5.2. Установка и подключение ИПР.

5.2.1. Используя «вилку» ключа, идущего в комплекте, вывести из зацепления упругие зажимы основания с

крышкой. Отверстия для доступа к зажимам находятся на нижней грани извещателя.

5.2.2. Провода пропустить в прямоугольное отверстие. Закрепить основание на стене.

5.2.3. Подключение проводов к клеммным соединениям производить в соответствии с полярностью, указанной

на плате, по одной из схем согласно рис.1 или 2.

5.2.4. Петли запаса проводов укладывать так, чтобы они не мешали ходу кнопки и установке крышки.

5.2.5. Произвести сборку, защёлкнув крышку на основании.

6. Правила хранения и утилизация

6.1. Извещатель допускается хранить (транспортировать) в крытых помещениях (транспортных средствах) при

температуре от -50 до +50°С в упаковке поставщика.

6.2. В помещениях для хранения извещателя не должно быть паров кислот, щелочей, агрессивных газов и

других вредных примесей, вызывающих коррозию.

6.3. После транспортирования и хранения при отрицательных температурах извещатель после распаковывания

перед проверкой должен быть выдержаны в нормальных климатических условиях не менее 2ч.

6.4. Особых мер по утилизации не требует.

7. Гарантии изготовителя

7.1. Предприятие-изготовитель гарантирует нормальную работу изделия в течение 18 мес. со дня

изготовления при соблюдении потребителем условий эксплуатации и правил хранения, изложенного в

настоящем руководстве.

7.2. Предприятие-изготовитель оставляет за собой право внесения конструктивных изменений, не

ухудшающих потребительских свойств, которые могут быть не отражены в данном руководстве.

Дополнительную информацию смотри на сайте www.eltech-service.ru

Единая служба техподдержки 8-(8452)-74-00-40

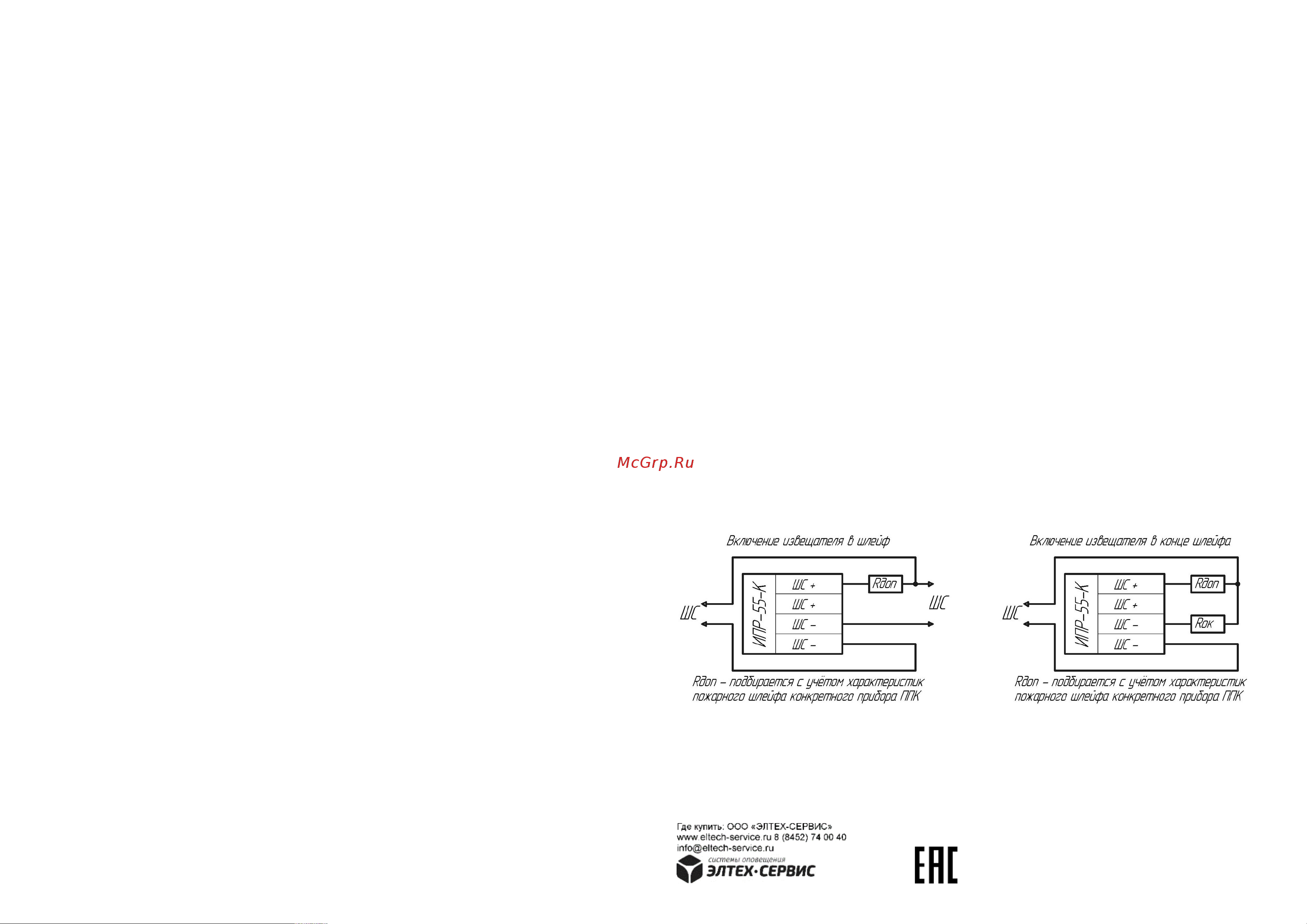

Рисунок 1. Включение извещателя в шлейф Рисунок 2. Включение извещателя в конце шлейфа

Извещатель ИПР-55-К зав.№_________ __________ принят ОТК

(заполняется от руки)

Произведено в России

ИП Раченков Александр Викторович

644076 г. Омск, ул. 75-ой Гвардейской бригады, 1 «В»

соответствуют требованиям ТР ЕАЭС 043/2017

ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ РУЧНОЙ ИПР-55-К

ПАСПОРТ

ОКПД 2 26.30.50.111 ТН ВЭД ЕАЭС 8531 10 950 0 ТУ 26.30.50-017-0131524356-2021 RU C-RU.ПБ68.В.00290/21

1. Общие указания

1.1. Извещатель пожарный ручной ИПР-55-К (далее ИПР) представляет собой электронное устройство,

предназначенное для ручного включения сигнала тревоги в системах пожарной и охранно-пожарной

сигнализации.

1.2. Питание извещателя и передача сигнала тревоги осуществляется по двухпроводному шлейфу

сигнализации (далее ШС). Сигнал тревоги сопровождается включением оптического индикатора.

1.3. Извещатель может работать в круглосуточном режиме со всеми типами приемно-контрольных приборов.

ВАЖНО! НЕ РАЗРЕШАЕТСЯ ВКЛЮЧЕНИЕ ИЗВЕЩАТЕЛЯ С ПРИЕМНО-КОНТРОЛЬНЫМИ

ПРИБОРАМИ И АВТОНОМНЫМИ ИСТОЧНИКАМИ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ,

ОГРАНИЧИВАЮЩИХ ТОК В РЕЖИМЕ «ПОЖАР» ДО 20 мА.

1.4. Питание ИПР осуществляется от шлейфа сигнализации ПКП.

1.5. ИПР выдает тревожный сигнал в ШС при нажатии кнопки.

1.6. ИПР имеет оптический индикатор дежурного режима (проблесковый красный светодиод). В дежурном

режиме, при исправности шлейфа сигнализации, оптический индикатор мигает 1 раз в 3-5 сек.

При переходе в режим «ПОЖАР» оптический индикатор светится постоянно.

2. Технические характеристики

2.1. Напряжение питания ИПР, В ……………………………………………………………………………. 9,1 ...

2.2. Ток потребления ИПР в дежурном режиме при напряжении 20В, мкА, не более …………………...……. 25

2.3. Ток потребления ИПР в режиме «Тревога», мА, не более ...............................................................................

2.4. Рекомендуемые эксплуатационные режимы:

рабочая температура,

С ...................................................................................................................... – 30 ... +55

относительная влажность при + 25

С, % .........................................................................................................

атмосферное давление, мм. рт. ст. ......................................................................................................... 600…

800

2.5. Средняя наработка ИПР на отказ, ч., не менее .............................................................................................

60000

2.6. Средний срок службы ИПР, лет, не менее .........................................................................................................

2.7. Время технической готовности ИПР к работе после включения питания, с., не более ..................................

2.8. Масса ИПР, кг, не более ................................................................................................................................... 0,07

2.9. Габаритные размеры ИПР, мм, не более ................................................................................................

92х95х33

2.10. Степень защиты IP, обеспечиваемая корпусом........................................................................................... IP41

3. Комплект поставки

извещатель, шт. ......................................................................................................................................................

ключ, шт. ................................................................................................................................................................ 1

паспорт, шт. ............................................................................................................................................................

4. Принцип работы

4.1. При подключении ИПР к шлейфу сигнализации встроенный светодиодный индикатор отображает

работоспособность извещателя. При исправности ШС индикатор мигает 1 раз в 3-5 сек.

4.2. ИПР приводится в действие нажатием кнопки. Кнопка изменит свое положение, при этом в её верхней

части появится двухцветная чёрно-жёлтая пиктограмма шириной 5-6 мм, указывающая на положение кнопки

в сработанном состоянии.

4.3. При срабатывании ИПР светодиодный индикатор загорается ровным красным светом.

4.4. Перевод ИПР в дежурный режим осуществляется возвратом кнопки в исходное состояние с помощью

специального ключа (в комплекте). Для возврата необходимо использовать шип ключа, вставляя его в
