1. Назначение и особенности

Правильно-отрезной станок CCM-14 предназначен для правки и резки стальных прутков (арматуры)

диаметром до 14 мм. Высокая степень автоматизации и быстрая скорость протяжки стальных прутков

(арматуры) позволяет легко и быстро получать прямые прутки необходимой длины. После правки

прочность материала не утрачивается.

2. Технические характеристики

Таблица 1

Характеристика Данные

Доп. информация

Стальной пруток круглого сечения, мм Ø 4 – 14

В комплект поставки

входят:

1. Правильно-отрезной

станок Vektor CCM-14

2. Пульт управления

3. Приёмник готовой

продукции

4. Комплект ЗИП

Арматура III класса, мм Ø 4 - 12

Макс. скорость протяжки, м/мин 80

Длина прутков, мм 300 – 99000

Длина приёмника готовой продукции, мм 8 000

Погрешность резки, мм ±5

Погрешность правки, мм ±2

Мощность электродвигателей, кВт 15+4

Температура эксплуатации, °С от +5 до +35

Габариты станка (LxHxB), мм 2500 х 1100 х 700

Габариты станка в упаковке (LxHxB), мм 2700 х 1200 х 760

Габариты шкафа управления (LxHxB), мм 570 х 930 х 570

Вес, кг 990

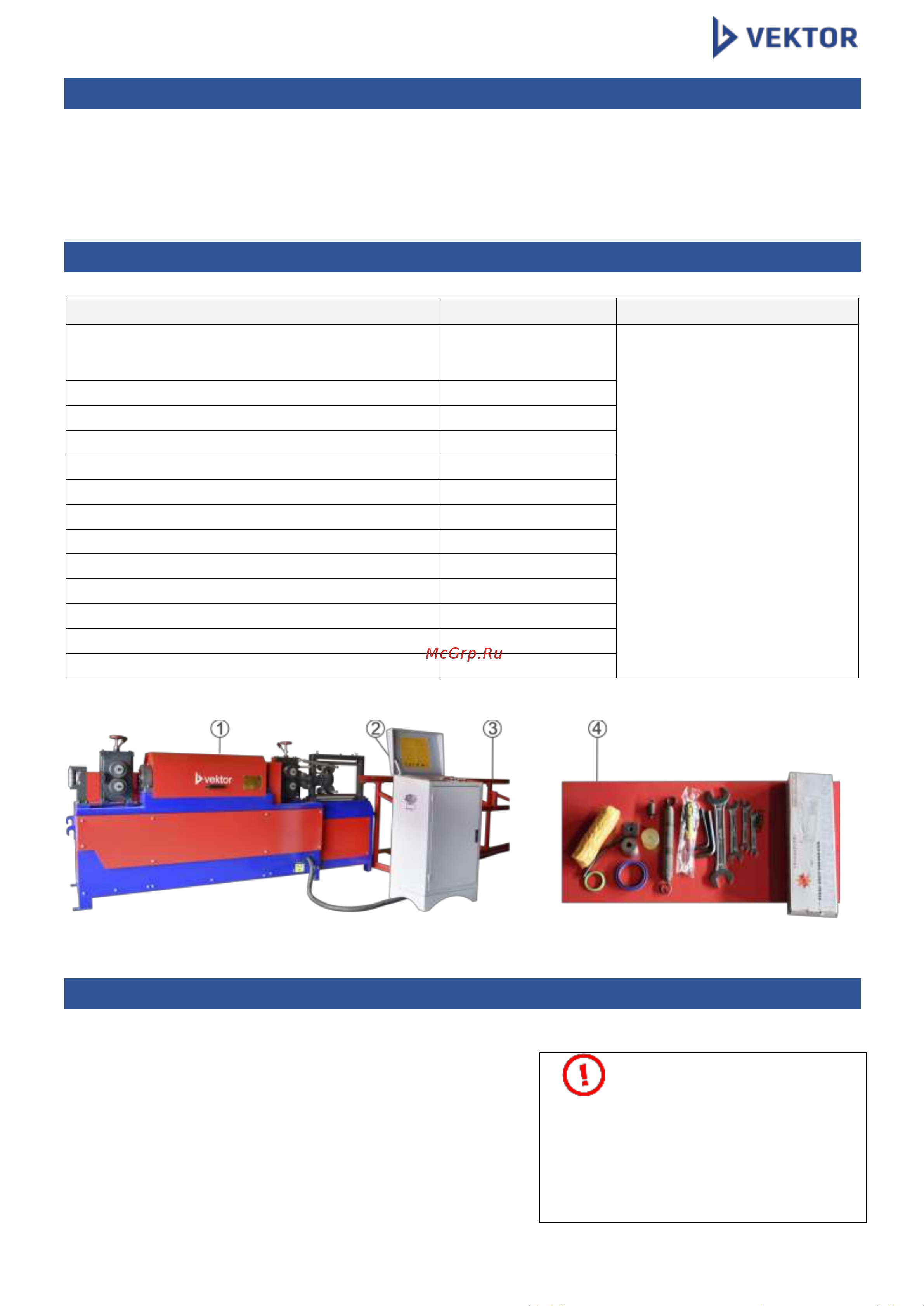

Рис. 1. Комплект поставки

3. Описание конструкции

Тяговая часть (Рис. 2)

располагается между правильной рамой и состоит из

двух прижимных механизмов, связанных цепной

передачей и редуктора. Приводится в движение

электродвигателем

Масло следует заливать до

красной отметки посередине

индикатора. Объём масла до 2

литров. Использовать

трансмиссионное масло 68 класса

вязкости по ISO.
