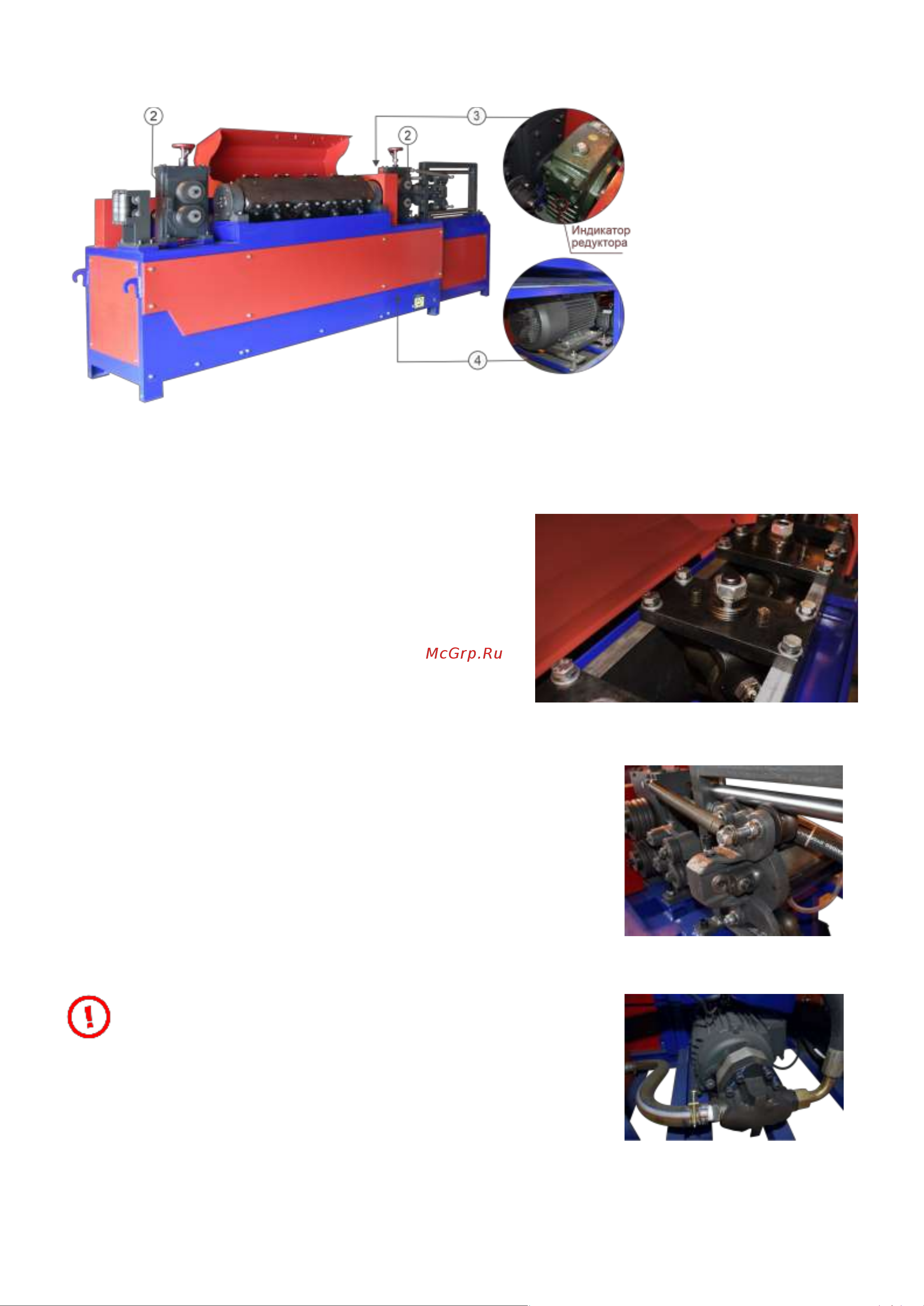

1. Правильная рама

2. Прижимной

механизм

3. Редуктор

4. Электродвигатель

Рис. 2. Тяговая часть

Правильная часть (Рис. 3)

состоит из 8 правильных роликов, расположенных в

правильной раме. Электродвигатель приводит в движение

правильную раму, чтобы обеспечить правку прутков

(арматуры) на определенной скорости вращения.

Прямолинейность арматуры достигается путем

регулировки правильных роликов.

Рис. 3 Правильные ролики

Резка арматуры

осуществляется ножом (Рис.4) при помощи гидропривода, давление в

гидроприводе создается масляным насосом (Рис.5). Гидропривод ножа

работает от давления гидравлического масла, создаваемого масляным

насосом.

Рис.4 Нож

Масло следует заливать на 5-10 см ниже верхней крышки

масляного бака. Объём масляного бака 30 литров. В гидросистеме

используется гидравлическое масло 46 класса вязкости по ISO.

Рис.5 Масляный насос
