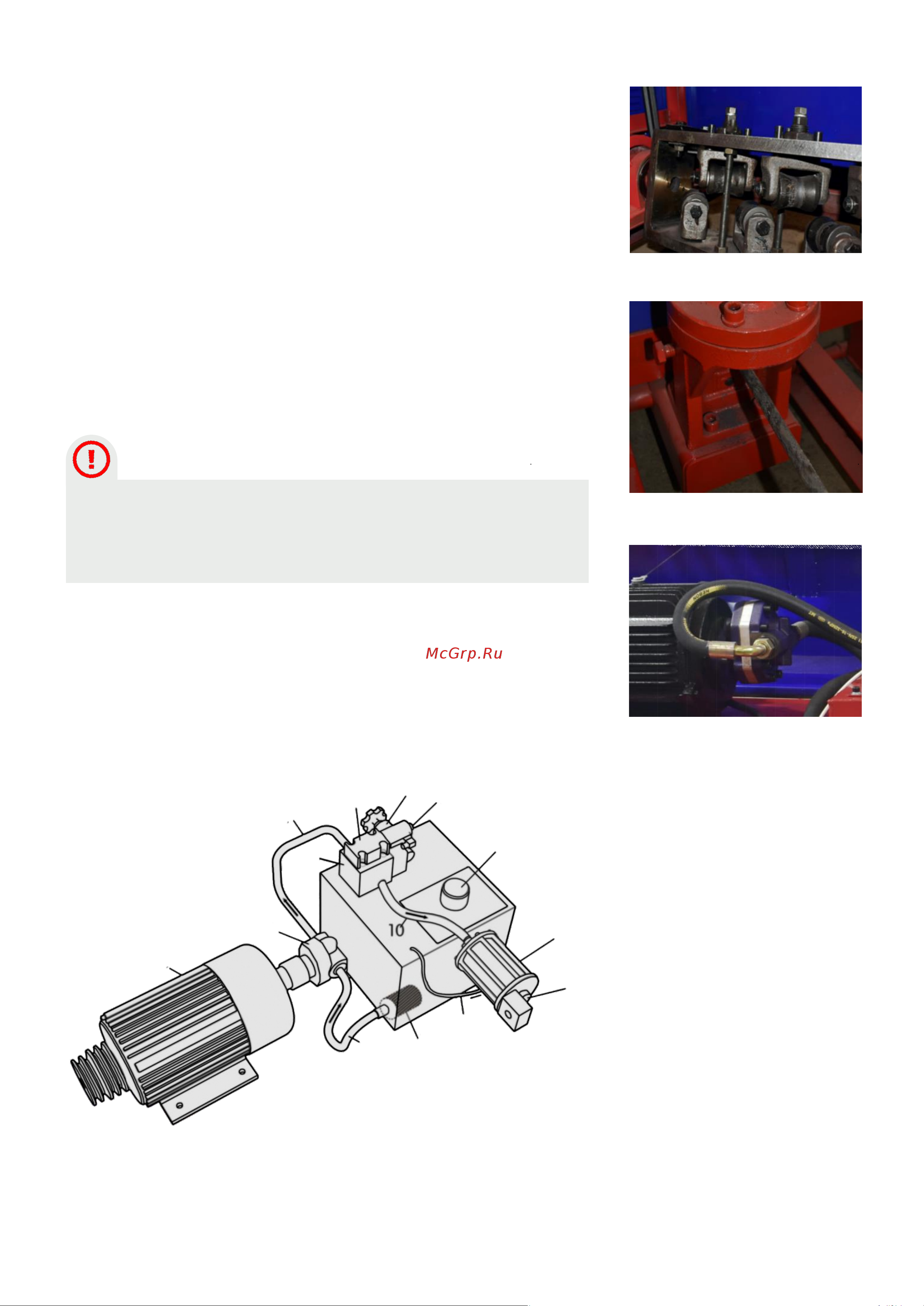

Правильная часть (Рис. 2)

состоит из 8 правильных роликов, расположенных в правильной раме.

Электродвигатель приводит в движение правильную раму, чтобы

обеспечить правку прутков (арматуры) на определенной скорости

вращения.

Прямолинейность арматуры достигается путем регулировки

правильных роликов.

Рис. 2 Правильные ролики

Резка арматуры

осуществляется ножом (Рис.3) при помощи гидропривода, давление в

гидроприводе создается масляным насосом (Рис.5). Гидропривод ножа

работает от давления гидравлического масла, создаваемого масляным

насосом.

Рис.3 Нож

Рис.4 Масляный насос

Рис. 5 Гидравлическая схема

1. Масляный насос;

2. Рукав высокого давления

3. Корпус масляного бака;

4. Электромагнитный

клапан;

5. Предохранительный

клапан;

6. Сердечник

электромагнитного

клапана;

7. Крышка масляного бака;

8. Гидравлический

цилиндр;

9. Поршневой шток;

10. Впускной трубопровод;

11. Вспомогательный

трубопровод;

12. Фильтрующая сетка;

13. Всасывающий

трубопровод;

14. Электродвигатель.

ISO.

ISO

Гидропривод ножа работает от давления гидравлического масла,

создаваемого масляным насосом. Масло следует заливать на 5- 10 см

ниже верхней крышки масляного бака. Объём масляного бака 25 литров.

В гидросистеме используется гидравлическое масло 46 класса вязкости

по ISO
