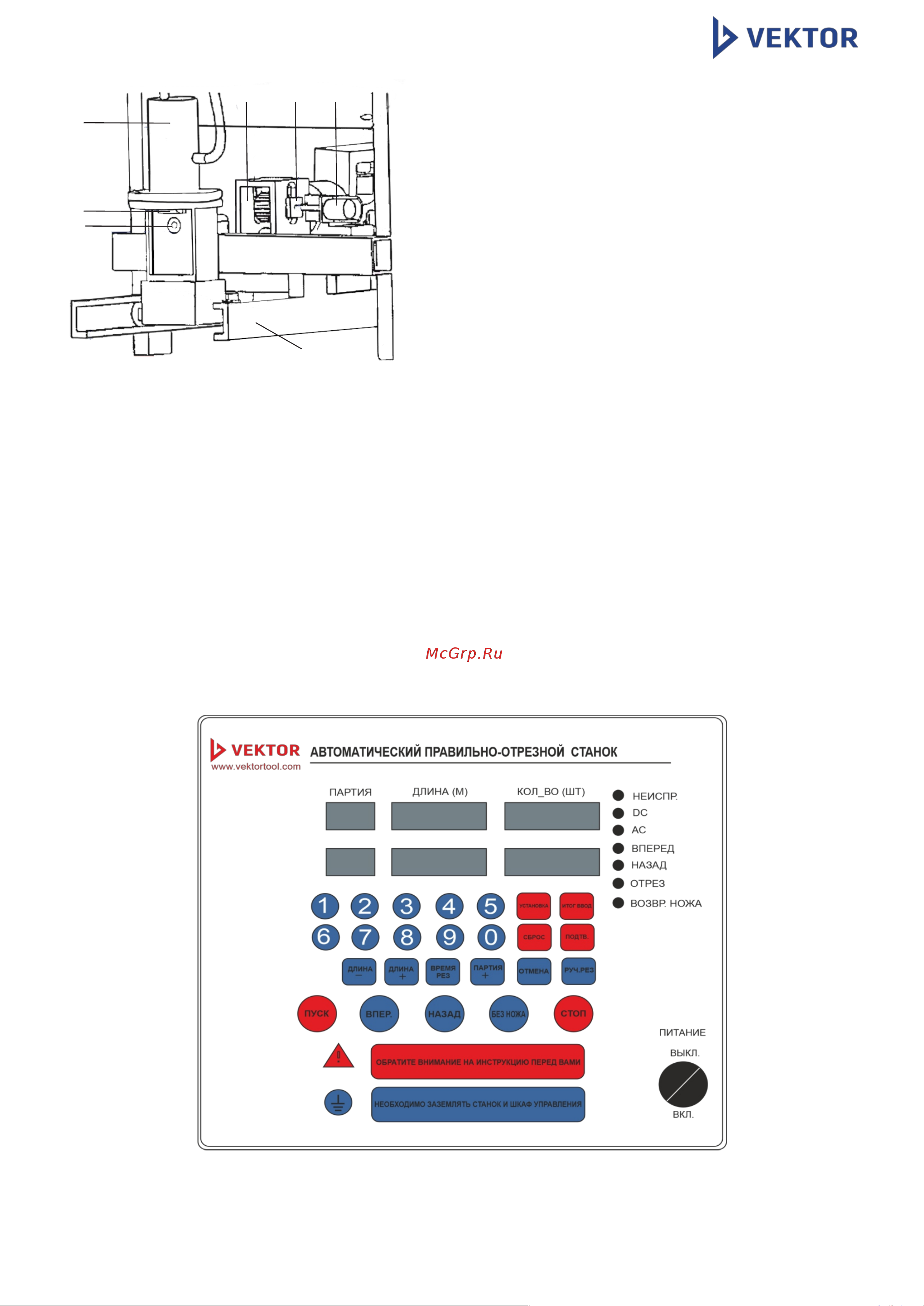

Рис. 6 Устройство системы

1. Гидропривод ножа

2. Подвижный нож

3. Стационарный нож

4. Направляющие

5. Ролик счётчика длины

6. Эластичная трубка привода счётчика

7. Счётчика длины

Резка арматуры осуществляется за счет возвратно-поступательного движения подвижного ножа,

который приводится в действие гидроприводом. Гидропривод срабатывает, когда счетчик длины

отсчитывает заданное значение. В процессе резки рама с гидроприводом перемещается по

направляющим вместе с арматурой, по завершению реза рама возвращается обратно под действием

возвратной пружины.

Приемника готовой продукции (арматуры) в комплектации станков не предусмотрены

Панель управления станком
