Глава 8 Техническое обслуживание, диагностика ошибок и меры по их предотвращению

106

(2) Электропроводимость

Источником помех могут служить электроустановки, например, электродвигатели, под-

ключаемые с помощью электромагнитных пускателей. В данном случае двигатели создают

коммутационные выплески напряжения, которые распространяются по электросети и

нарушают работу других приборов и источников питания. Проблема может быть решена с

помощью электромагнитной фильтрации, защищающей преобразователь: установкой сете-

вых дросселей переменного тока или реакторов постоянного тока, а также установкой раз-

вязывающих силовых трансформаторов.

(3) Индуктивная связь

Между двумя соседними контурами может образоваться индуктивная связь, в результате

чего возникнут помехи.

Устранение:

o Разнесите друг от друга источник помех и устройства, которые сильно подвер-

жены влиянию помех. Сварочный аппарат является мощным источником помех,

поэтому запрещается подключать его к одному источнику питания с ПЧ.

o Электромагнитная фильтрация. Установка фильтров на силовые входные и вы-

ходные линии ПЧ (дросселей, ферритовых колец и т.д.) для подавления помех,

действующих на источники питания и двигатель.

o Экранирование. В общем случае, для экранирования помех используется экрани-

рованные провода; выходные линии экранируются с помощью металлической

изолированной оболочки; в качестве управляющей линии должна использоваться

экранированные витые пары проводов; проложите силовые линии питания и дви-

гателя отдельно от управляющих проводов.

o Заземление

- хорошее заземление существенно уменьшает влияние помех, наведение по-

мех на линию управления внутри прибора и в целом увеличивает помехоустой-

чивость всей системы.

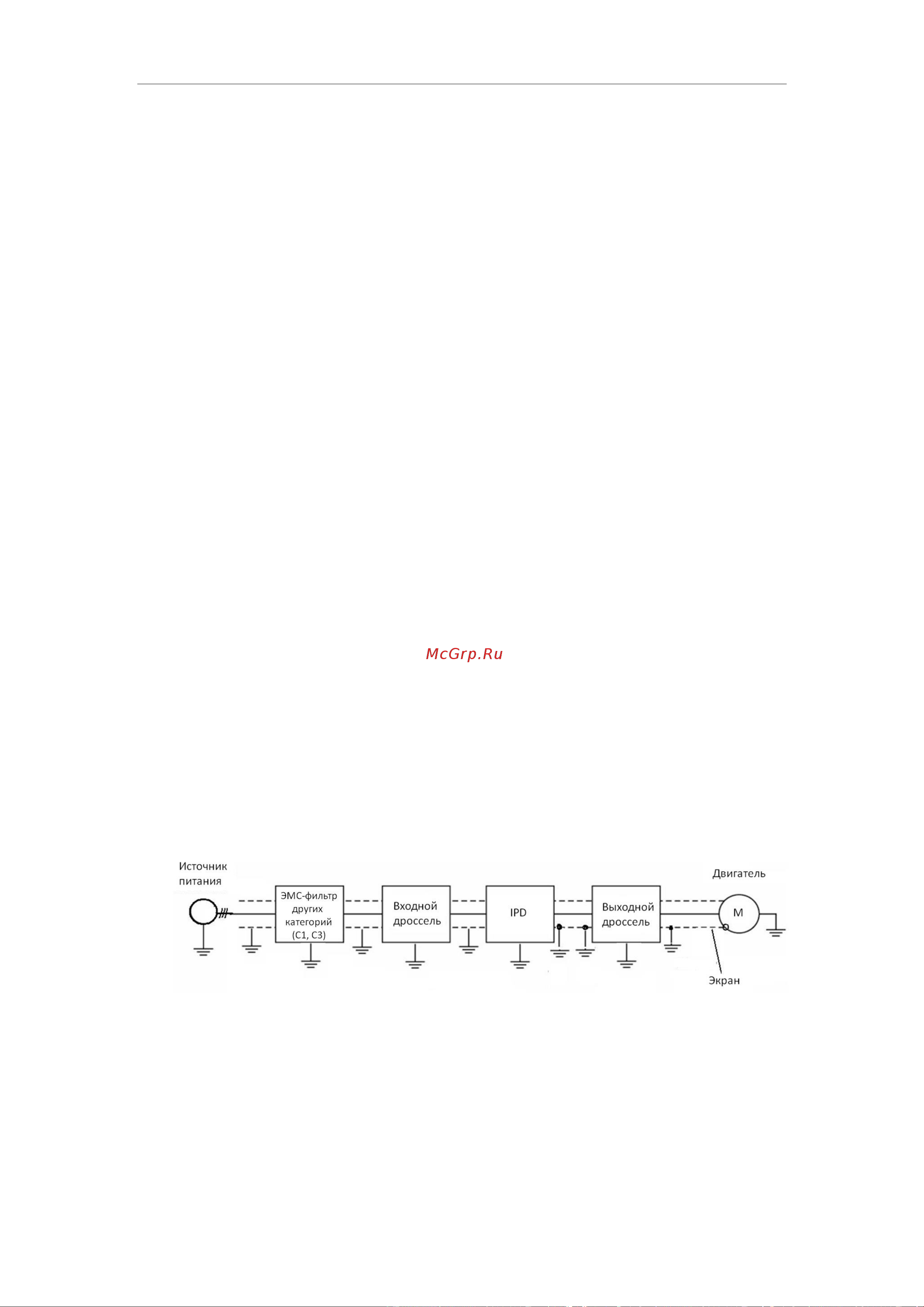

- на схеме ниже, в качестве примера, показано использование экранированных

кабелей с заземленными экранами для подавления помех:
