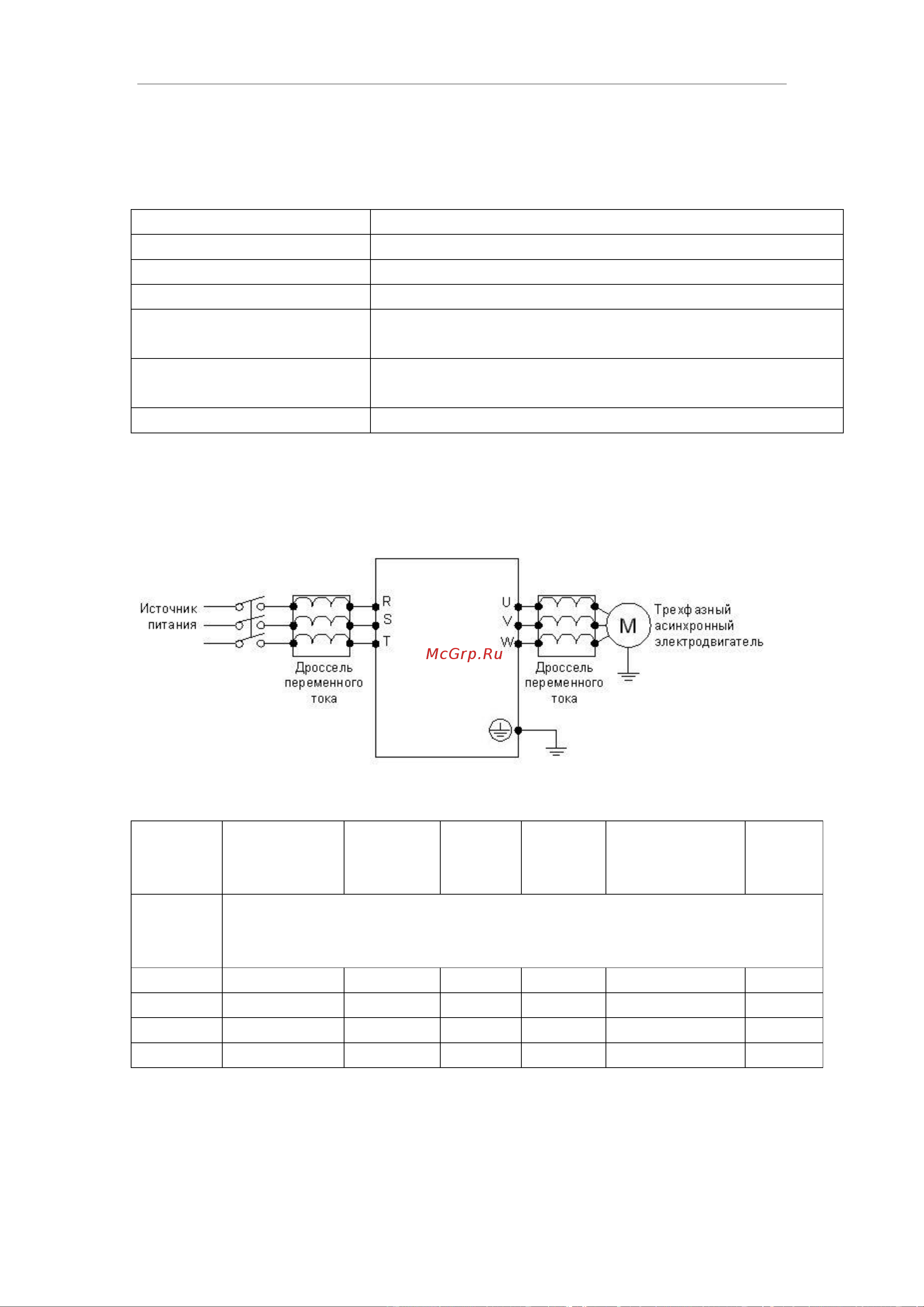

Глава 9 Выбор дополнительной внешней арматуры
107
Глава 9 Выбор дополнительной внешней арматуры
9-1 Назначение внешней арматуры
Название
Назначение
Автоматический выключатель
Защита силовой проводки, питающей ПЧ
Электромагнитный пускатель
Удобное включение и выключение. Обеспечение нулевой защиты привода
Высокочастотный фильтр
Уменьшает уровень электромагнитных помех, создаваемых ПЧ
Сетевой дроссель переменного
тока
Защита ПЧ от импульсного напряжения, подавление высших гармоник во
входном силовом токе
Моторный дроссель переменного
тока
Уменьшает уровень электромагнитных помех, уменьшает потери в двига-
теле, подавляет высшие гармоники в выходном силовом токе
Ферритовое кольцо
Подавляет электромагнитные помехи, созданные ПЧ
9-2 Внешняя арматура
9-2-1 Дроссель переменного тока (сетевой и моторный для максимальной рабочей частоты
50Гц). Если используется однофазное питание преобразователя частоты и однофазный се-
тевой дроссель, то последний должен быть включен в разрыв фазного питающего провода.
9-2-2 Тормозной резистор
Модель ПЧ
Модель
резистора
Количество,
схема
подключения
Тормозной
резистор,
Ом
Тормозной
транзистор
Тормозной момент
(продолжительность
включения 10%)
IPD251P21B
–
IPD453P43B
Подключение не предусмотрено
IPD553P43B
ZC-BR-2500W-64
6 пар.
10
ZC-BU-055
125
IPD753P43B
ZC-BR-2500W-16
4х(2пос.)пар.
8
ZC-BU-075
125
IPD903P43B
ZC-BR-2500W-24
6х(2пос.)пар.
8
ZC-BU-090
125
IPD114P43B
ZC-BR-2500W-32
8х(2пос.)пар.
8
ZC-BU-110
125
IPD
