102

Функциональный

код

Название функции Диапазон настройки

Заводское

значение

P1.0.24

Защита электродвигателя от

превышения нагрузки

0: Отключена

1: Кривая 1

2: Кривая 2

3: Кривая 3

P1.0.25

Уровень защиты электродвигателя

от превышения нагрузки

01.00

P1.0.26

Система аварийной сигнализации

о перегрузке электродвигателя

050%~100% 080

Если Р1.0.24=0, функция защиты электродвигателя преобразователем частоты отключена, рекомендуется

установить реле тепловой защиты между преобразователем частоты и электродвигателем.

Если P1.0.24=1, 2 или 3, преобразователем частоты осуществляется определение состояния перегрузки

электродвигателя на основании обратнозависимой характеристической кривой защиты электродвигателя от

перегрузки.

Функциональный код P1.0.26 используется для определения момент а подачи аварийного сигнала перед

срабатыванием защиты электродвигателя от перегрузки. Чем выше значение, тем раньше осуществляется подача

аварийного сигнала.

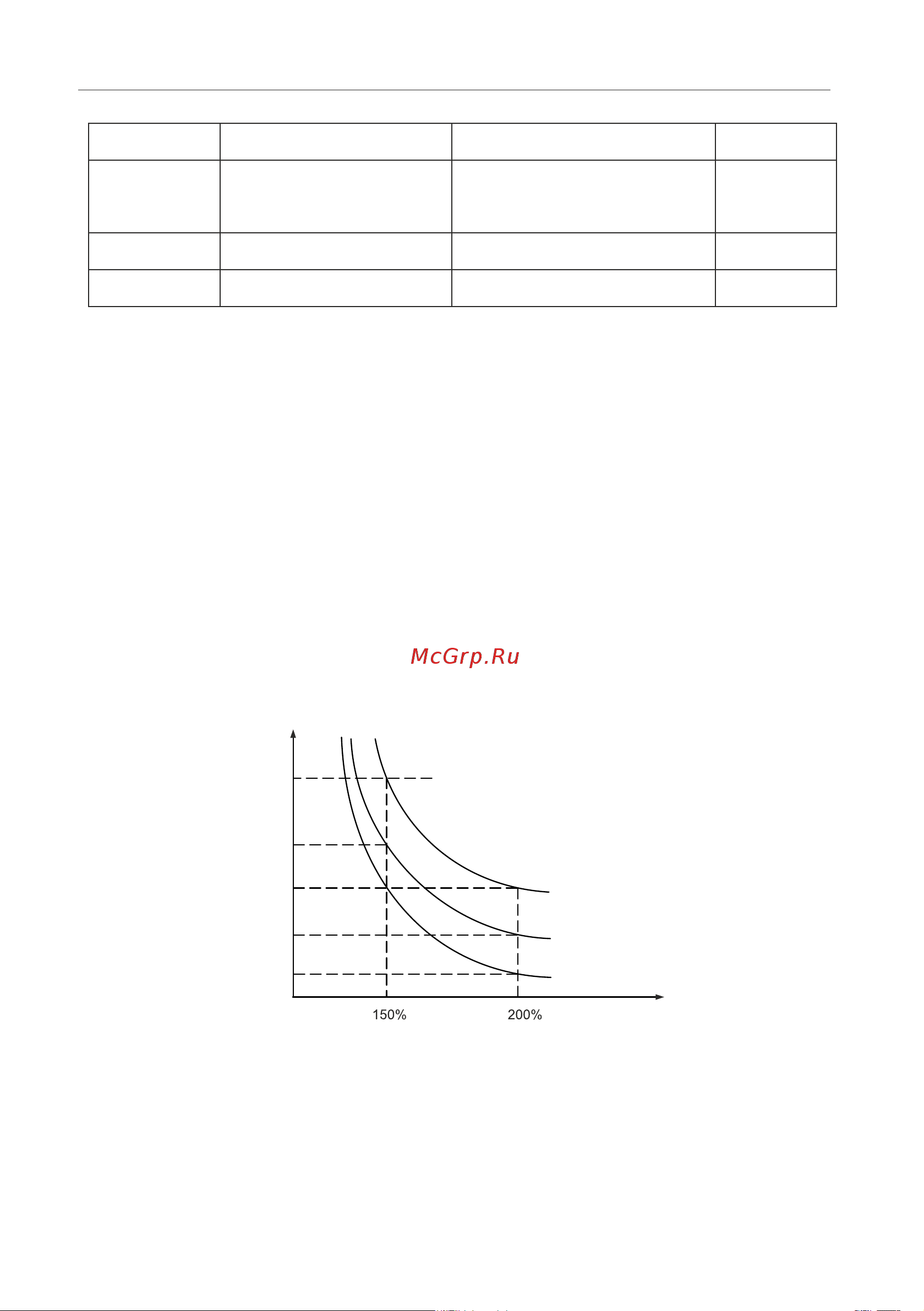

Обратнозависимые кривые перегрузки

Выходной

ток

Кривая 1

Кривая 2

Кривая 3

Время

4 мин

2 мин

1 мин

30с

10с

00.20 ~ 10.00

Если суммарный выходной ток преобразователя частоты выше результата произведения значения

обратнозависимой кривой перегрузки на значение кода P1.0.26, на многофункциональной выходной клемме

преобразователя частоты формируется сигнал ВКЛ., что является предварительным аварийным сигналом

перегрузки электродвигателя.

Обратнозависимые графики кривых перегрузки преобразователя частоты показаны на следующем рисунке:

Пользователь должен правильно установить значение P1.0.25 на основании фактической способности и условия

нагрузки на электродвигатель, если установленное значение слишком мало, высока вероятность перегрузочной

способности и условия нагрузки на электродвигатель, если установленное значение слишком мало, высока

вероятность появления ошибки перегрузки электродвигателя (Err10), а если установленное значение слишком

велико, высока вероятность выхода электродвигателя из строя, особенно в условиях, когда номинальный ток

преобразователя частоты выше, чем номинальный ток электродвигателя. Если P1.0.25=01.00, это означает, что

уровень защиты электродвигателя от перегрузки равен 100% номинального тока электродвигателя.

Глава 6 Описание параметров
