168

Глава 7 Общее функционирование и применение

7.1 Общее функционирование

7.1.1 Управление запуском и остановом

●

КлеммыЗначение кодаОписание

Вращение ВПЕРЕД

Вращение ОБРАТНОЕ

Преобразователь

частоты

Команда

Останов

Преобразователь частоты работает в трех режимах управления: управление с панели управления, управление с

терминала (через клеммы управления) и управление по протоколам связи.

1. Управление с панели управления (P0.0.03=0)

Нажмите кнопку "ПУСК" (запуск) панели управления, выполняется запуск преобразователя частоты; нажмите

кнопку "СТОП" (останов) панели управления, преобразователем частоты выполняется останов; направление

вращения определяется функциональным кодом P0.0.06, вращение вперед осуществляется, если P0.0.06=0,

вращение назад осуществляется, если P0.0.06=1.

2. Управление с клемм (P0.0.03=1)

Предусмотрено четыре режима запуска и останова под управлением внешних сигналов, подаваемых на клеммы:

двухпроводный режим 1, двухпроводный режим 2, трехпроводный режим 1 и трехпроводный режим 2.

Далее описаны способы реализации указанных режимов:

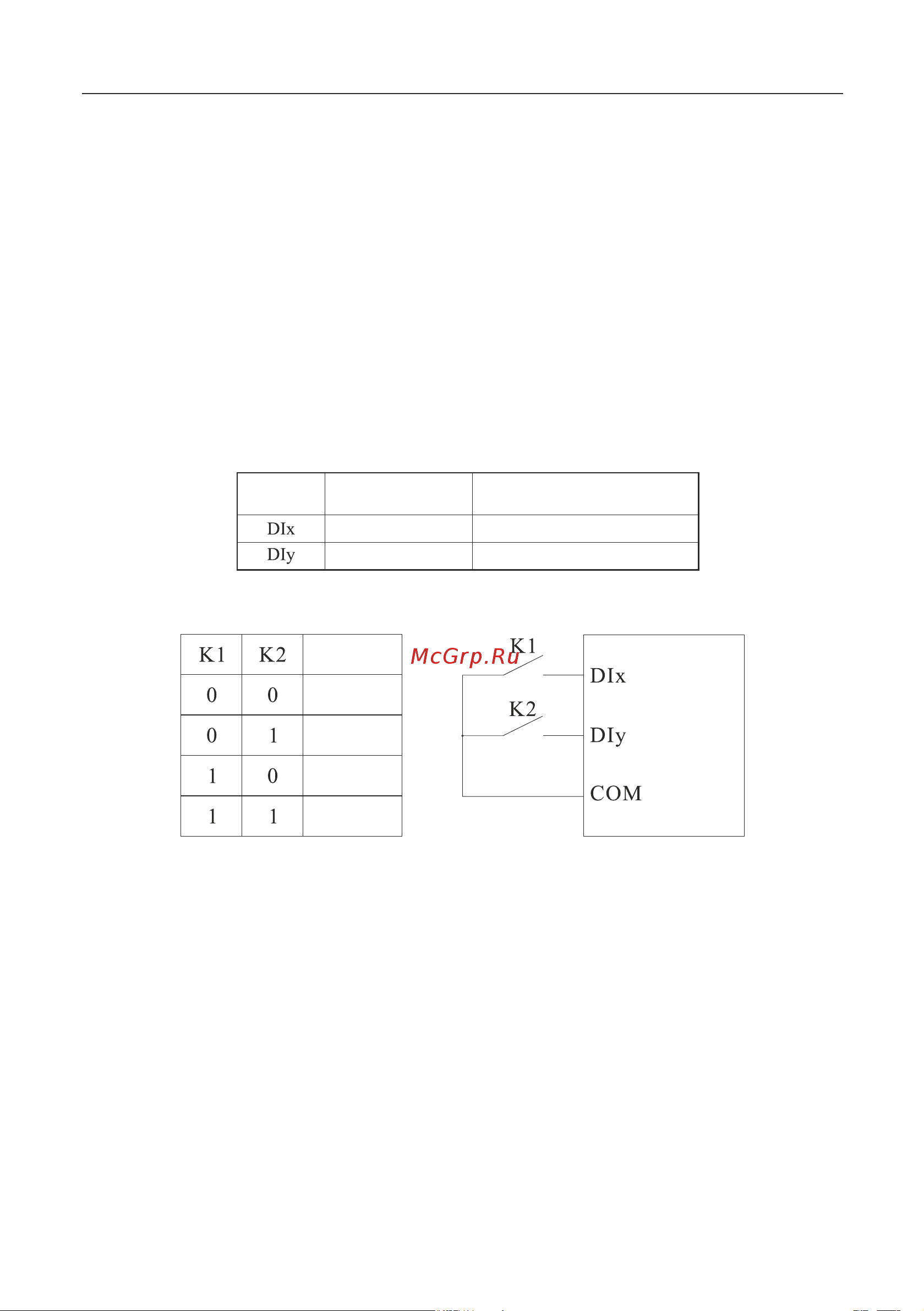

Двухпроводный режим 1 (P2.0.11=0)

Любые две многофункциональные клеммы DIx и DIy используются для определения направления вращения

электродвигателя вперед и назад, на клеммах должен быть активный уровень сигнала. Значения кода

определяющие функции клемм (Р2.0.00-Р2.0.09):

Опорные значения:

ВПЕРЕД

ОБРАТНОЕ
