169

Глава 7 Общее функционирование и применение

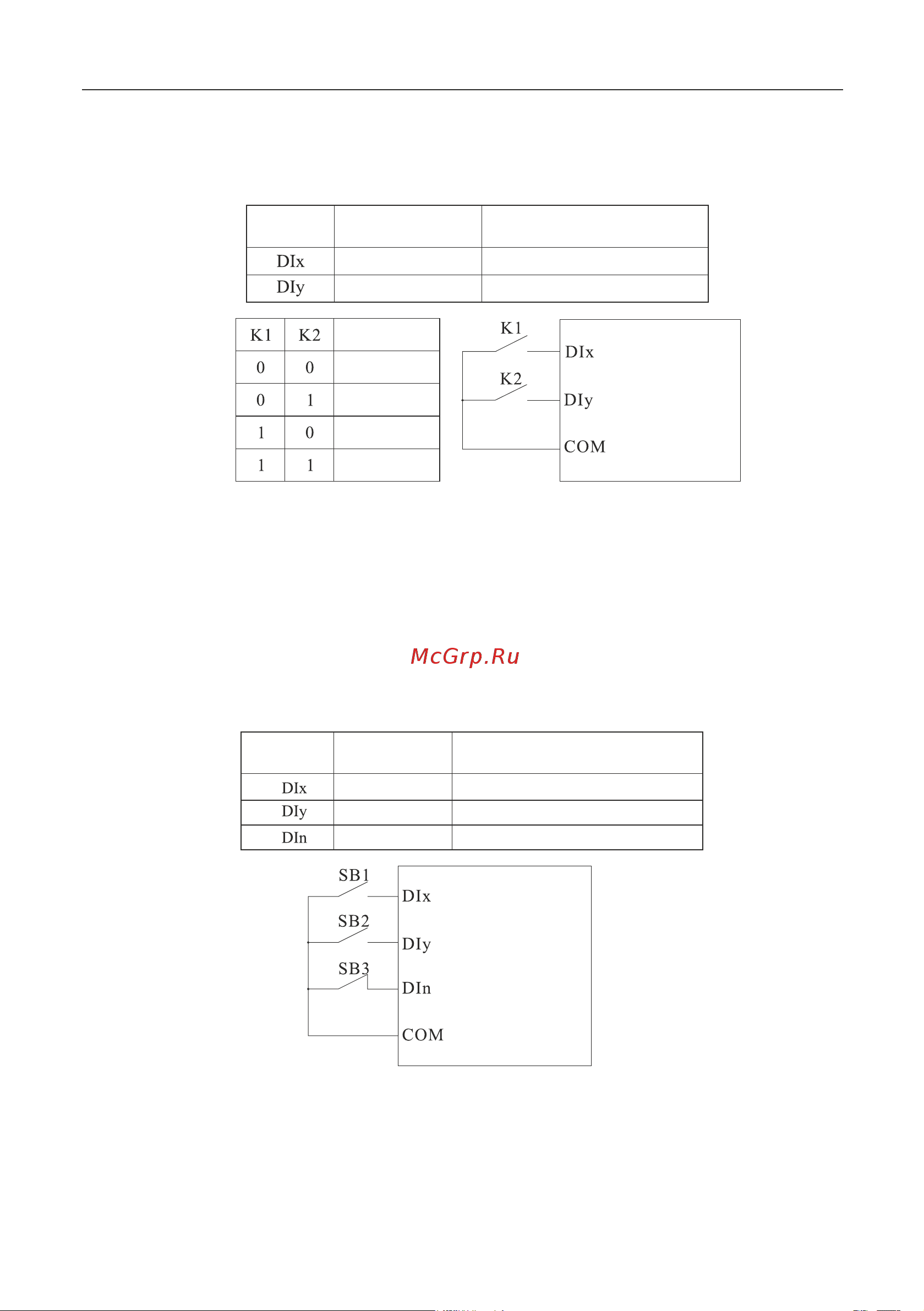

● Двухпроводный режим 2 (P2.0.11=1)

Любые две многофункциональные клеммы DIx и DIy используются для определения направления вращения

электродвигателя вперед и назад, клемма DIx используется для подачи разрешающего сигнала, а клемма DIy

используется для подтверждения направления вращения, на клеммах должен быть активный уровень сигнала.

Значения кода определяющие функции клемм (Р2.0.00-Р2.0.09):

● Трехпроводный режим 1 (P2.0.11=2)

Любые три многофункциональные клеммы DIx, DIy и DIn используются для определения направления

вращения электродвигателя вперед и назад, клемма DIn используется для подачи разрешающего сигнала, а клеммы

DIx и DIy используются для подтверждения направления вращения, на клемме DIn должен быть сигнал активного

уровня, а на клеммах DIx и DIy должен быть активный уровень кратковременного сигнала. Если необходим

запуск, клемма DIn должна быть замкнута в первую очередь, затем используется кратковременный сигнал

на клеммах DIx или DIy для обеспечения вращения электродвигателя вперед или назад. Если необходимо

выполнить останов, он выполняется путем снятия сигнала с клеммы DIn. Значения кода определяющие функции

клемм (Р2.0.00-Р2.0.09):

SB1- нормально разомкнутая кнопка вращения вперед, SB2 - нормально разомкнутая кнопка обратного

вращения, SB3 - нормально замкнутая кнопка останова.

Вращение ВПЕРЕД

Вращение ОБРАТНОЕ

3-проводное управление вращением.

Команда

Останов

Преобразователь

частоты

Преобразователь

частоты

КлеммыЗначение кодаОписание

Вращение ВПЕРЕД

Вращение ОБРАТНОЕ

КлеммыЗначение кодаОписание

ВПЕРЕД

ОБРАТНОЕ
