170
SB 1 - это нормально разомкнутая кнопка вращения вперед, кнопка SB3 - нормально замкнутая кнопка останова,
кнопка K - кнопка выбора направления вращения.
3. Управление по протоколам связи (P0.0.03=2)
Запуск, останов, подача на преобразователь частоты сигнала вращения вперед и сигнала обратного вращения
осуществляется с хост-компьютера по коммуникационному каналу RS-485.
Преобразователями частоты серии MCI поддерживается протокол MODBUS. Преобразователями частоты серии FCI
поддерживаются стандартные протоколы MODBUS и PROFIBUS.
Более подробно см. Главу 8 Коммуникационный канал RS-485.
7.1.2 Управление запуском и остановом
1. Режим запуска
Преобразователем частоты поддерживается три режима запуска:прямой запуск,запуск с отслеживанием скорости
и запуск после торможения.
Прямой запуск (P1.0.10=0)
Запуск преобразователя частоты осуществляется в соответствии с заданной частотой запуска (P1.0.12), временем
удержания частоты запуска (P1.0.13), затем выполняется разгон до заданной частоты в соответствии с
выбранным временем разгона.
Направл.
вращения
Преобразователь
частоты

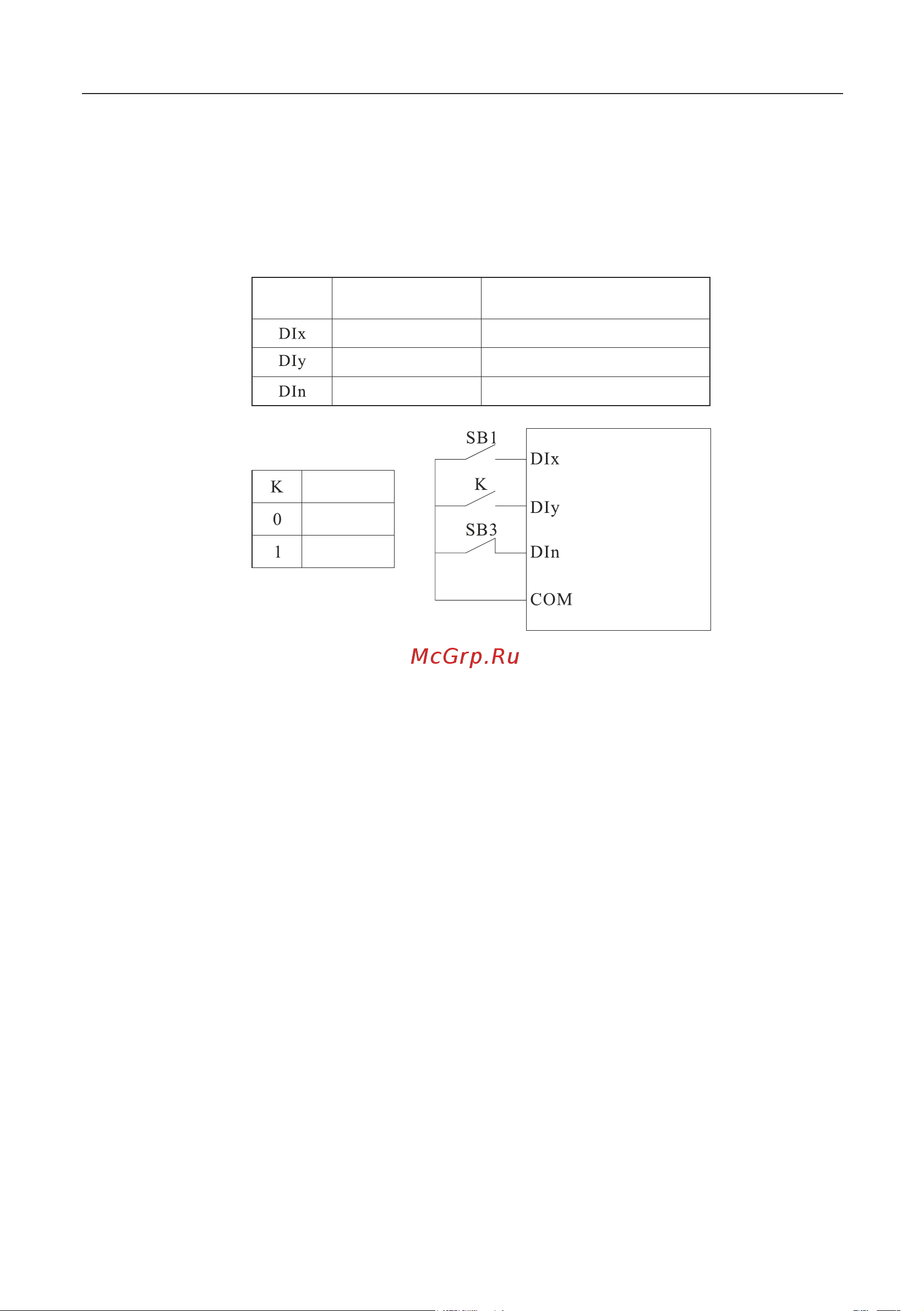

Трехпроводный режим 2 (P2.0.11=3)
Любые три многофункциональные клеммы DIx, DIy и DIn используются для определения направления
вращения электродвигателя вперед и назад, клемма DIn используется для подачи разрешающего сигнала, клемма
DIx используется дляуправления вращением, а клемма DIy используются для подтверждения направления
вращения, на клеммах DIn и DIx должен быть сигнал активного уровня, а на клемме DIy должен быть активный
кратковременный уровень сигнала. При необходимости запуска, клемму DIn необходимо замкнуть в первую
очередь, зат е м подать кратковременный сигнал на клемму DIx, чтобы обеспечить вращение двигателя, состояние
клеммы DIy используется для определения направления вращения. Если необходим останов, он выполняется
путем снятия сигнала с клеммы DIn. Значения кода определяющие функции клемм (Р2.0.00-Р2.0.09):
КлеммыОписание
Вращение ВПЕРЕД
Вращение ОБРАТНОЕ
3-проводное управл. вращением
●
●
Значение кода
01
02
03
ВПЕРЕД
ОБРАТНОЕ
Глава 7 Общее функционирование и применение
