176
7.1.8 Функция отсчета времени работы
Функциональный
код
Название функции Диапазон настройки
Заводское
значение
P3.1.00
0: Отключено
1: Включено
0
P3.1.01
0: Цифровой сигнал (P3.1.02)
1: Внешний сигнал на клемме VF1
2: Внешний сигнал на клемме VF2
(Диапазон аналогового входного сигнала
соответствует P3.1.02)
0
P3.1.02
Время работы,
установленное таймером
0000.0 ~ 6500.0 мин0000.0
Преобразователь частоты снабжен таймером работы в течение заданного времени. Функциональным кодом
P3.1.00 определяется, активна ли функция таймера. Функциональным кодом P3.1.01 определяется
источник команд.
Если P3.1.01=0, время работы задается функциональным кодом P3.1.02.
Если P3.1.01=1 или 2, в ремя работы задается внешним аналоговым сигналом входной клеммы.
Преобразователь частоты снабжен 2-контактным разъемом аналогового входного сигнала (клеммы VF1,VF2)
Наклеммы VF1и VF2 можно подать напряжение 0~10В или ток 0,4~20мА. В качестве функциональной
зависимости входных сигналов VF1 и VF2 от постоянного времени, пользователи могут по своему усмотрению
выбрать один из четырех типов кривой при помощи функционального кода P2.1.02, в котором Кривая 1 и Кривая
2 - это линейные зависимости, которые можно установить функциональным кодом P2.0.13~P2.0.22, а Кривая 3 и
Кривая 4 - ломаные линии с двумя точками перегиба, которые можно установить функциональными кодами
P2.1.04~P2.1.19.Диапазон входного аналогового сигнала соответствует значению, заданному функциональным
кодом P3.1.02. Если функция таймера включена, преобразователь частоты будет выполнять перезапуск
таймера во время каждого запуска, во время достижения опорного времени преобразователем частоты
выполняется автоматический останов. В процессе останова многофункциональные выходные клеммы
преобразователя частоты находятся в состоянии ВКЛ. После завершения процесса останова
многофункциональные выходные клеммы переходят в состояние ВЫКЛ. Соответствующий сигнал выходных
клемм - выходной сигнал достижения установленного времени (30). Если опорное время равно 0, время таймера
не ограничено. Фактическое время работы можно отобразить при помощи функционального кода P9.0.23 (во
время выключения преобразователя частоты значение отображения P9.0.23 автоматически становится равным 0).

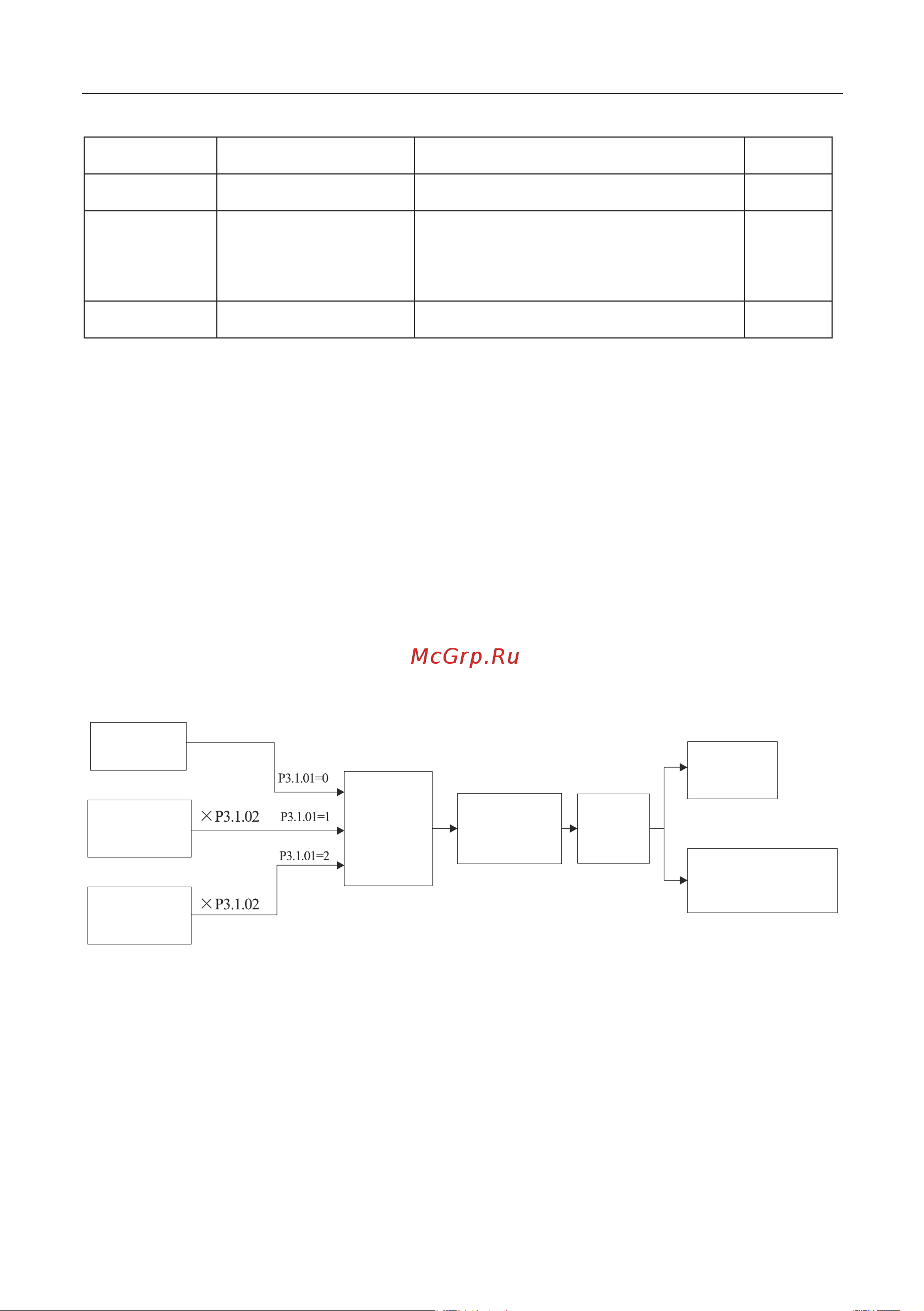

Время работы
таймера
P3.1.02
Входной сигнал
VF1
(Процент
диапазона)
Входной сигнал
Vf2
(Процент
диапазона)
Источник
задания
времени
работы
Р3.1.01
Активация
функции таймера
времени работы
Р3.1.00
Достижение
опорного
времени
работы
Останов по
инерции
Выход
многофункциональной
клеммы
Р2.0.28~Р2.0.32=0
Источник задания времени
работы
Функция таймера времени
работы
Глава 7 Общее функционирование и применение
