177

Глава 7 Общее функционирование и применение

7.1.9 Функция фиксированной длины

Функциональный

код

Название функции

Диапазон настройки

Заводское

значение

P3.1.08 Опорное значение длины 00000 ~ 65535 м 01000

P3.1.09 Фактическое значение длины 00000 ~ 65535 м 00000

P3.1.10 Количество импульсов на метр 0000.1 ~ 6553.5 0100.0

Преобразователь частоты выполняет функцию контроля фиксированной длины. Для этого необходимо настроить

соответствующую входную цифровую клемму в качестве «Входа контроля длины» (Функция 30). Если входная

частота импульсов высокая, необходимо использовать клемму DI16.

Расчет длины ведется по следующей формуле:

Фактическая длина = Суммарное число импульсов на клемме / Количество импульсов на метр

Если фактическая длина достигает опорного значения (установленного функциональным кодом P3.1.08),

многофункциональными выходными клеммами преобразователя частоты осуществляется переход в состояние

выходного сигнала ВКЛ. Функция соответствующей многофункциональной выходной клеммы -

достижение установленного значения длины (10).

В процессе контроля фиксированной длины при помощи цифровой входной клеммы можно выполнить сброс к

установке Фактического значения длины. Функция соответствующей многофункциональной входной клеммы -

сброс значения длины (31). Фактическое значение длины можно отобразить при помощи функционального кода

P3.1.09 или P9.0.13.

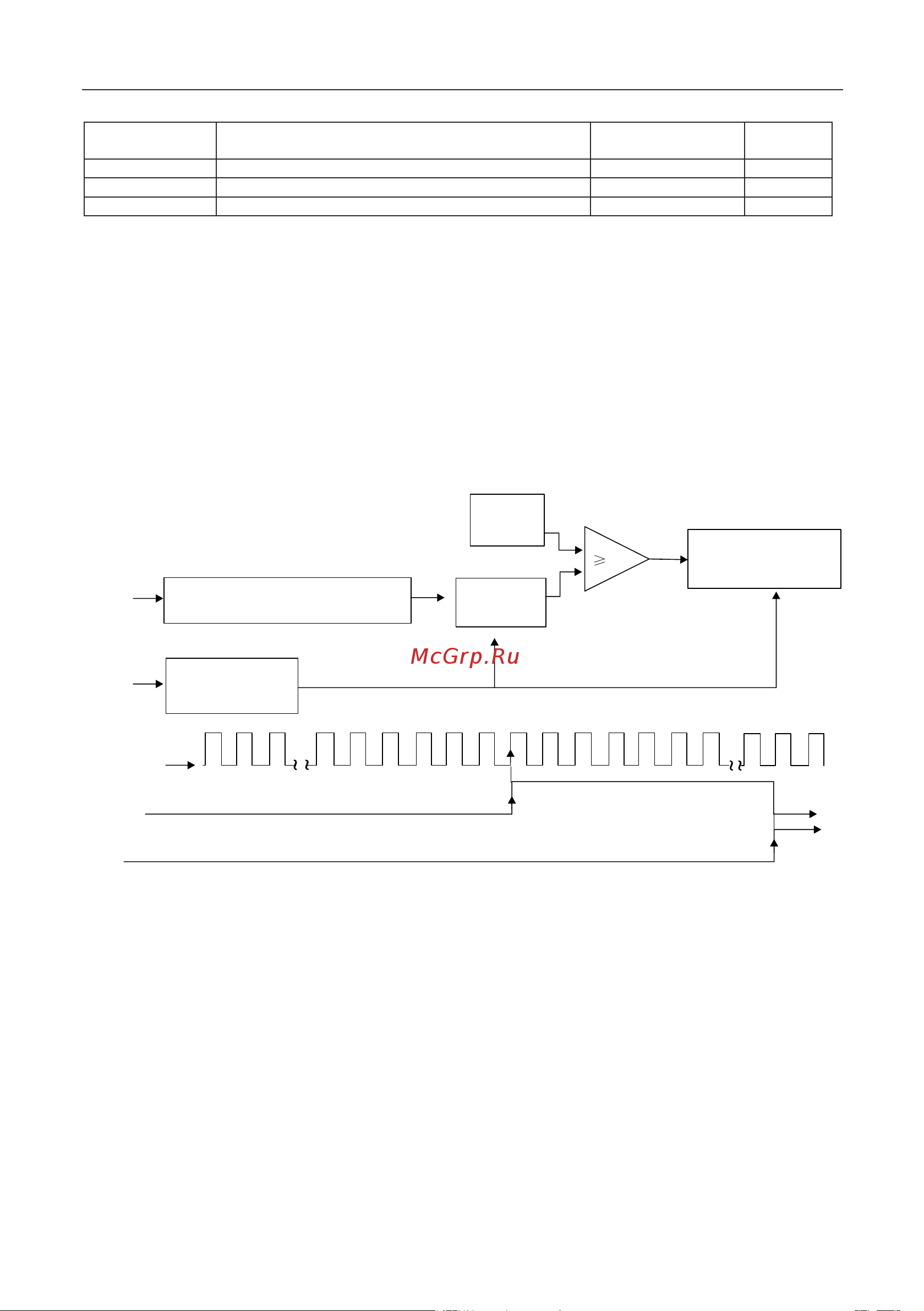

Импульсы

длины

Сброс длины

Вход импульсов

длины

Достижение длины

Вход сброса длины

Всего импульсов длины/импульсов на метр

(P3.1.10)

Сброс длины

P2.0.00~P2.0.09=31

Опорн.длина

P3.1.08

Фактическая

длина

P.1.913

Достижение длины

Многофункциональная

выходная клемма

(P2.0.28~P2.0.32=10)
