178

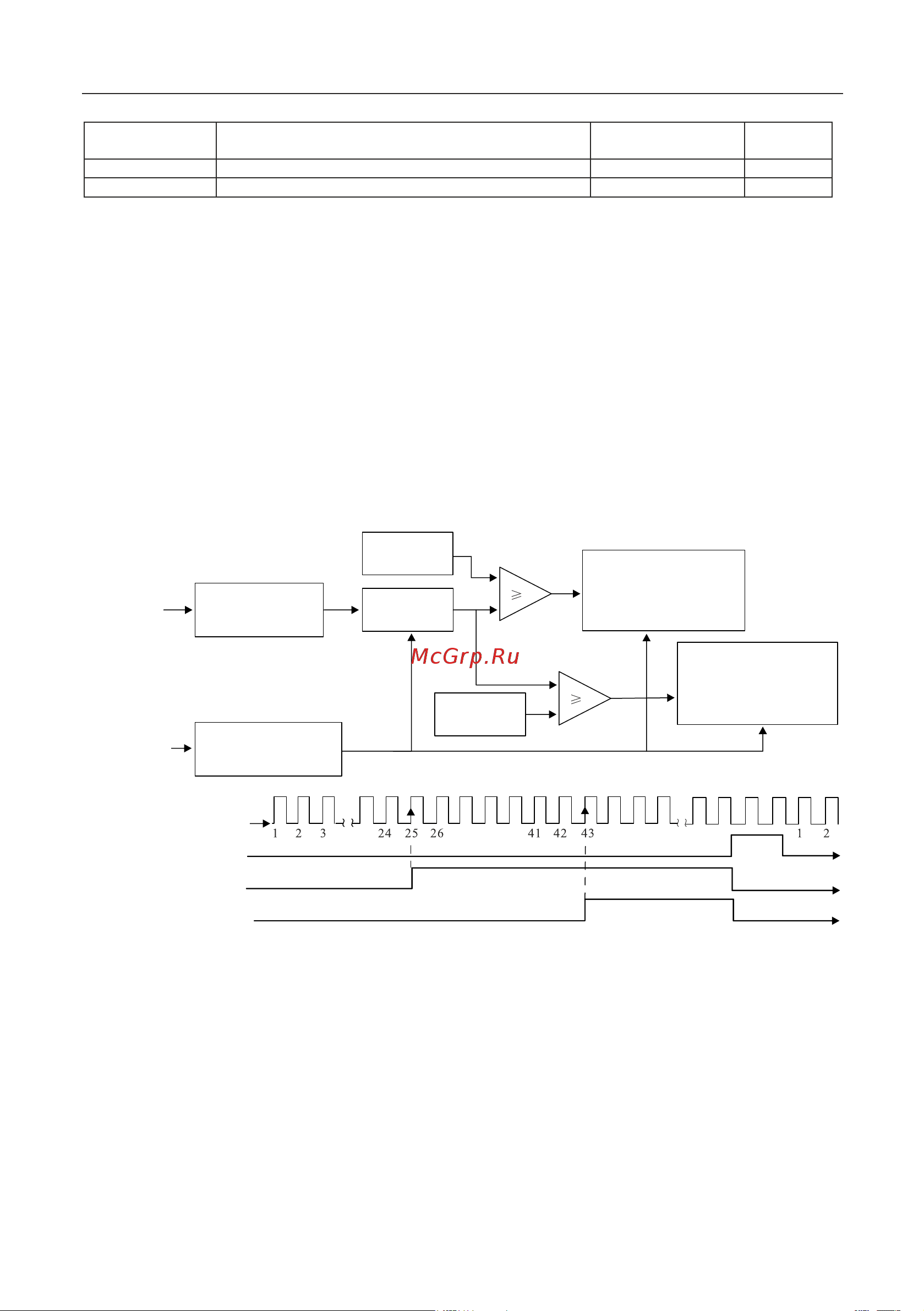

7.1.10 Функция счетчика
Функциональный
код
Название функции Диапазон настройки Заводское
значение
P3.1.11 00001 ~ 65535 01000
P3.1.12 00001 ~ 65535 01000
Импульсы
счетчика
Сброс
счетчика
Счетчик импульсов
Входная клемма,
Функция 28
Сброс счетчика
Р2.0.00~Р2.0.09=29
Опорн. значение
счетчика
Р3.1.11
Факт. значение
счетчика
Р9.0.12
Достижение опорного
значения счетчика
Выход многофункциональной
выходной клеммы
(Р2.0.28~Р2.0.32=8)
Достижение устан. значения
счетчика
Выход
многофункциональной
выходной клеммы
(Р2.0.28~Р2.0.32=8)
Установл. знач-е
счетчика
Р3.1.12
Импульсный вход
счетчика
Вход сброса счетчика
Регистрация достижения
опорного значения счетчика
Регистрация достижения
установл. значения счетчика
Функция счетчика реализуется в преобразователе частоты с формированием двухуровневого выходного сигнала -
сигнала по достижении Опорного значения счетчика и сигнала по достижении Установленного значения счетчика.
Для этого необходимо определить соответствующую входную цифровую клемму в качестве входа счетчика
(Функция 28). При высокой частоте импульсов следует использовать клемму DI 6.
Когда фактическое количество подсчитываемых импульсов достигает опорного значения (установленного
функциональным кодом Р3.1.11), многофункциональные выходные клеммы преобразователя частоты переходят в
состояние ВКЛ. Функция соответствующей многофункциональной выходной клеммы - достижение опорного
значения счетчика (8).
Когда фактическое значение счетчика достигает установленного значения (определенного функциональным кодом
Р3.1.12), многофункциональные выходные клеммы преобразователя частоты переходят в состояние ВКЛ. Функция
соответствующей многофункциональной выходной клеммы - достижение указанного значения счетчика (9).
В процессе работы счетчика, при помощи цифровой входной клеммы можно произвести сброс фактического
значения счетчика. Функция соответствующей входной клеммы - сброс счетчика (29). Фактическое значение
счетчика можно отобразить при помощи функционального кода Р9.0.12.
Опорное значение счетчика
Установленное значение счетчика
Глава 7 Общее функционирование и применение
