179

Глава 7 Общее функционирование и применение

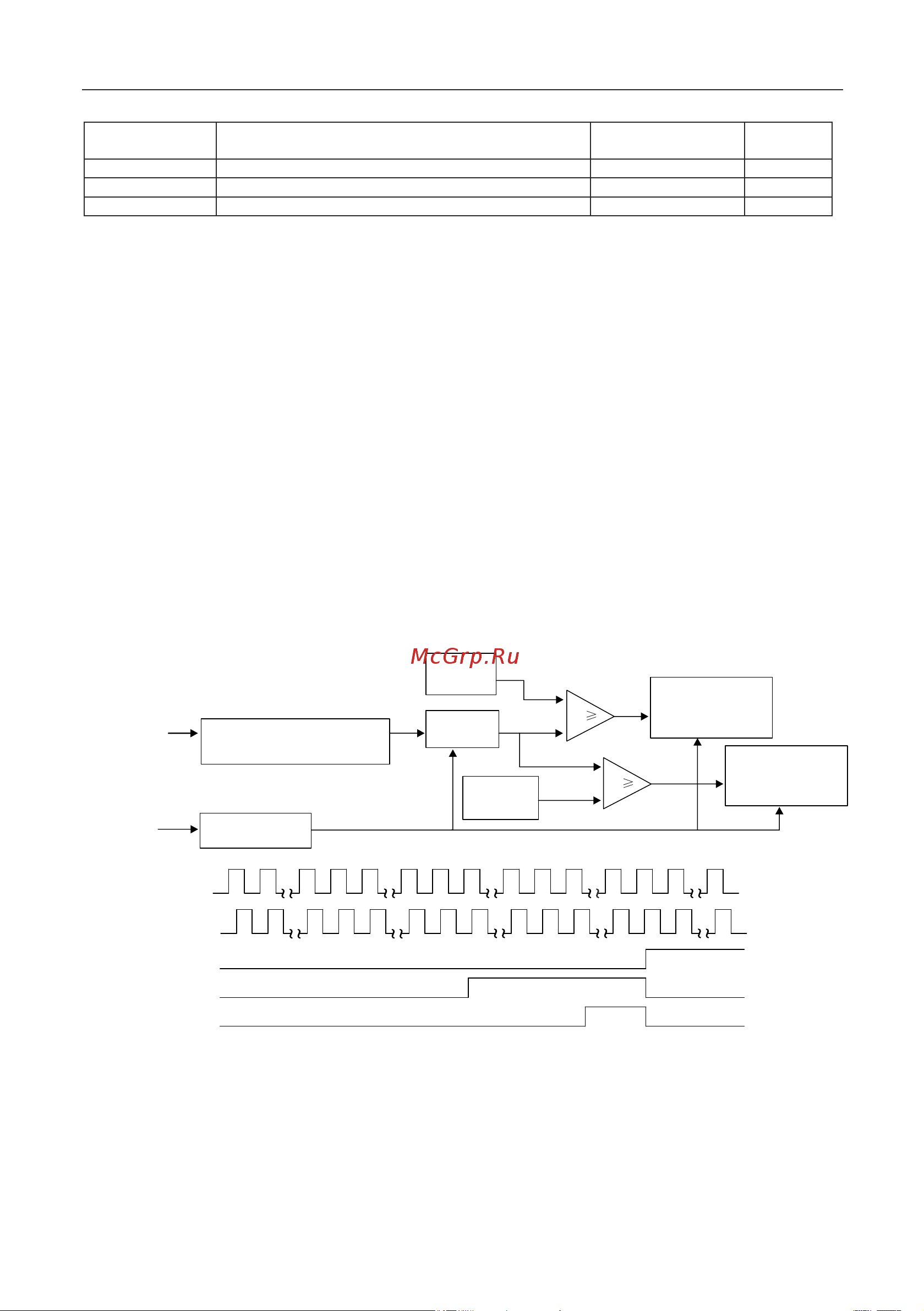

7.1.11 Функция контроля расстояния

Функциональный

код

Название функции

Диапазон настройки

Заводское

значение

P3.1.13 -3200.0 ~ 3200.0 0000.0

P3.1.14 -3200.0 ~ 3200.0 0000.0

P3.1.15 000.00 ~ 600.00 000.00

Счетчик

импульсов

Сброс

расстояния

Сигнал фазы A

датчика положения

Импульс счетчика

Достижение

устан. значения 1

Достижение

устан. значения 2

Число импульсов расстояния/

Импульсов на . расстояния ед

(3.1.15)P

Сброс расстояния

Р2.0.00~Р2.0.09=54

Устан.

значение 1

расстояния

Р3.1.13

Факт.

значение

Р9.0.30

Устан.

значение 2

расстояния

Р3.1.14

Достижение устан. значения

1 расстояния / Выход

многофункциональной

выходной клеммы

(Р2.0.28~Р2.0.32=56)

Достижение устан. значения

2 расстояния / Выход

многофункциональной

выходной клеммы

(Р2.0.28~Р2.0.32=57)

В преобразователе частоты реализована функция контроля расстояния. Для её применения следует настроить

функции соответствующих входных цифровых клемм в качестве «Входа А датчика положения» (функция 52) и

«Входа В датчика положения» (функция 53). В преобразователях частоты серии MCI частота импульсов от датчика

положения не должна превышать 200 Гц. В преобразователях частоты серии FCI, при частоте импульсов свыше 200

Гц следует использовать энкодерную плату расширения для входов с открытым коллектором (необходимо

установить значение кода Р0.1.26=10). Порядок чередования фаз сигналов энкодера определяет положительное или

отрицательное значение фактического расстояния.

Фактическое расстояние=±Суммарное число импульсов на клемме/Число импульсов на единицу расстояния

При использовании пятиразрядного цифрового индикатора, если отрицательное значение расстояния больше, чем -

999.9, отрицательное значение отображается десятичными точками во всех разрядах. Например, отображение на

индикаторе значения "1.0.1.0.0" означает "-1010.0".

Если фактическое значения расстояния достигает установленного значения 1 (функциональный код 3.1.13),

соответствующие многофункциональные выходные клеммы переходят в состояние выходного сигнала ВКЛ.

Функция соответствующей многофункциональной выходной клеммы - достижение установленного значения 1

расстояния (56).

Если фактическое значения расстояния достигает установленного значения 2 (функциональный код 3.1.14),

соответствующие многофункциональные выходные клеммы переходят в состояние выходного сигнала ВКЛ.

Функция соответствующей многофункциональной выходной клеммы - достижение установленного значения 2

расстояния (57).

В процессе контроля расстояния с помощью цифровой входной клеммы можно выполнить сброс фактического

значения расстояния. Функция соответствующей многофункциональной входной клеммы - сброс значения

расстояния (54). Отобразить фактическое значение расстояния можно при помощи функционального кода Р9.0.30.

Установленное значение 1 расстояния

Установленное значение 2 расстояния

Число импульсов на единицу расстояния

СигналВ фазы

датчика положения
