181
Глава 7 Общее функционирование и применение
Функциональный
код
Значение
настройки
разряда
Функции Описание
6
Действительный опорный
сигнал Входа 1
Нарастающий фронт
действителен
Действительный опорный
сигнал Входа 2
Нарастающий фронт не
действителен
Если фронт входного сигнала 1 истинный,
логический результат - истинный.
Если фронт входного сигнала 2 истинный,
логический результат - ложный.
7
Обратный действительный
сигнал Входа 1
Нарастающий фронт
Если фронт входного сигнала 1 истинный,
логический результат - инверсный.
8
Вход 1 Нарастающий фронт
действителен, выходной
импульсный сигнал
шириной 200 мс
Если фронт входного сигнала 1 - истинный,
логический результат - истинный, после его
удержания в течение 200 мс логический результат
становится ложным.
P3.2.02
P3.2.03
P3.2.04
P3.2.05
P3.2.06
9
Вход 1 Нарастающий фронт
и Вход 2 И
Если фронты входных сигналов 1 и 2 истинные,
логический результат - истинный или ложный.

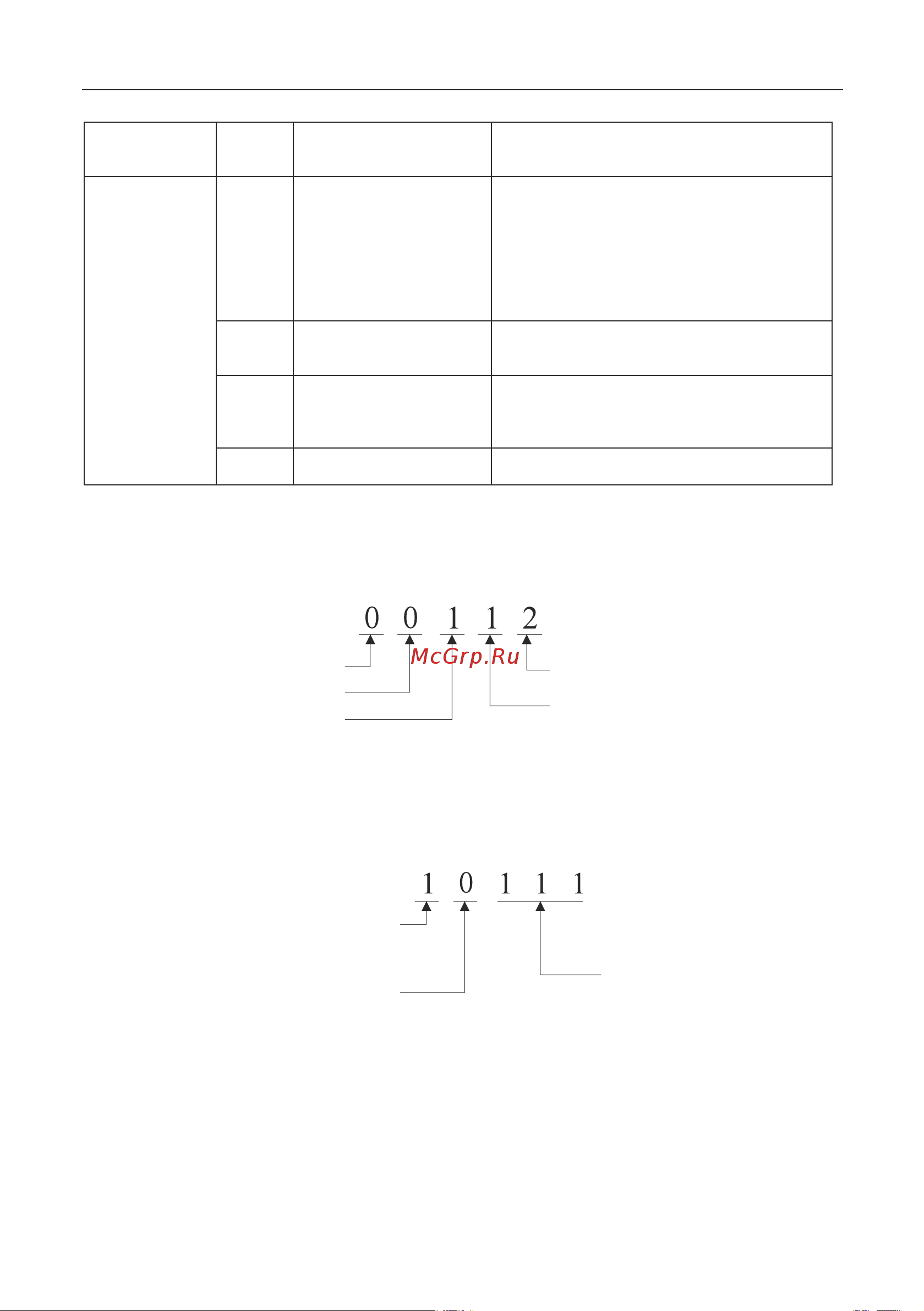

Например, в случае установки функционального кода P3.2.00 (управление промежуточными реле
задержки)=00112, из описания функционального кода P3.2.00 можно узнать, что состояния реле 5 (M5) и реле 4
(M4) определяются управляющим словом A, состояния реле 3 (M3) и реле 2 (M2) определяются управляющим
словом B, а реле 1 (M1) определяется разрядами тысяч и сотен управляющего слова C, как показано на
следующем рисунке:
Соответствующее реле M5 находится под
управлением управляющего слова A
Соответствующее реле M4 находится под
управлением управляющего слова A
Соответствующее реле M3 находится под
управлением управляющего слова В
Соответствующее реле M2 находится под
управлением управляющего слова В.
Соответствующее реле M1 находится под
управлением управляющего слова С.
Недействительно
Соответствующее реле M5 принудительно
установлено в состояние 1
Соответствующее реле M4 принудительно
установлено в состояние 01
точного реле задержки)=10111, реле М5 и М4 принудительно устанавливаются в состояниях: M5=1 и M4=0.
Состояние реле M3, M2 и M1 не определяется управляющим словом A, т.о., настройка кода P3.2.01 для реле M3,
M2 и M1 становится недействительной.
В соответствии с приведенным выше примером в случае установки кода Р3.2.01 (управляющее слово А промежу-
