182

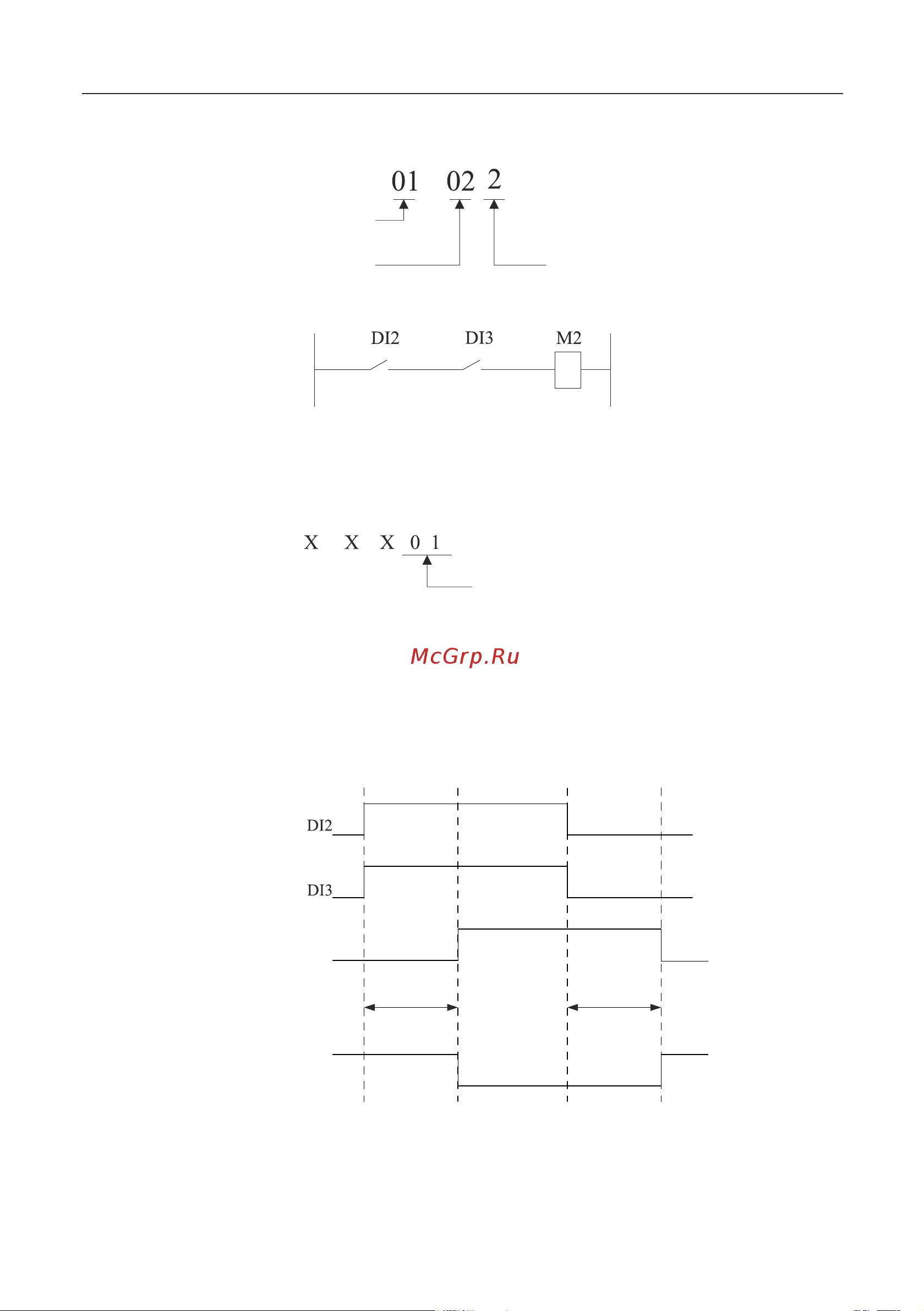

В соответствии с примером, приведенным выше, в случае настройки P3.2.03 (управляющее слово B реле M2)=01022,

из описания функционального кода P3.2.03 можно узнать, что состояние реле M2=DI2 ИИ DI3, как показано на

следующем рисунке:

Ситуация аналогична показанной на следующем рисунке:

В соответствии с предыдущим примером,установка разрядов десятков и единиц кода P3.2.08

(управляющее слово C реле M2) равными 01 (функция входной клеммы соответствует разряду), означает, что

функцией реле M2 является вращение вперед. Если одновременно кодами P2.0.28~P2.0.32 установлено значение

51 (синхронное промежуточное реле M2), соответствующей многофункциональной клеммой осуществляется

подача сигнала.

Для промежуточного реле можно не только предварительно настроить время задержки его включения и

выключения при помощи функционального кода P3.2.12~P3.2.16 и P3.2.17~P3.2.21, но и при помощи

функциональных кодов P3.2.22 установить, необходима ли обратная операция для выходных сигналов. В

соответствии с предыдущим примером в случае настройки кода P3.2.13 (время задержки включения реле M2)

=10.0 с и кода P3.2.18 (время задержки выключения реле M2)=5.0 с, если сигналы DI2 и DI3 включены,

включение реле M2 осуществляется не сразу, с через 10.0 с. Аналогично, если один из сигналов DI2 или DI3

отключен, отключение реле M2 осуществляется не сразу, а через 5.0 с.

Вход 2 - это DI2

Вход 1 - это DI3

Вход 1 и

Вход 2 И

Запуск в прямом направлении (ВПЕРЕД)

(Функция соответствующей клеммы

входного цифрового сигнала)

Нормальный сигнал реле M2

Инверсный сигнал реле M2

Время задержки

соединения

Время задержки

отключения

Глава 7 Общее функционирование и применение
