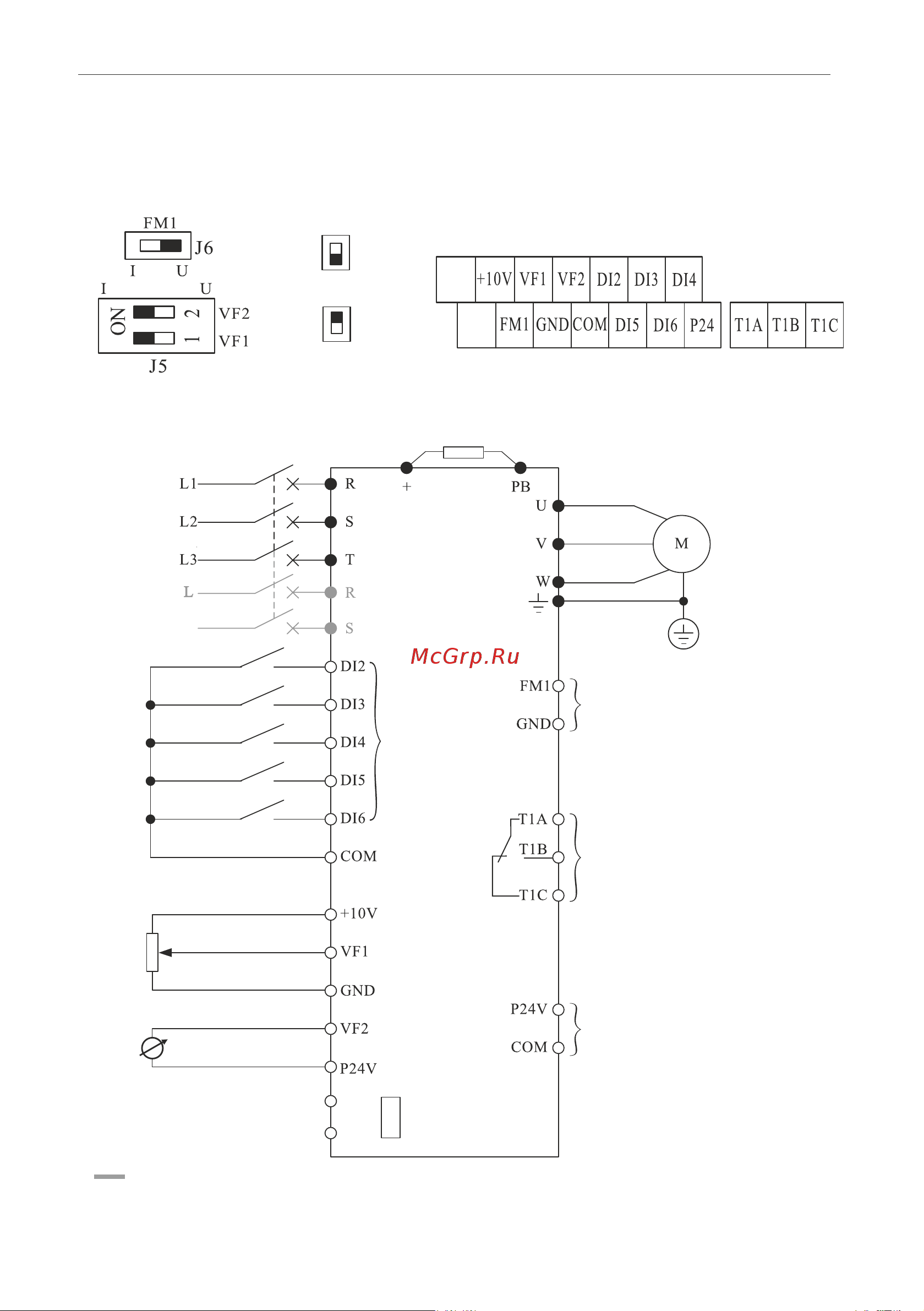

3.4 Конфигурация и схема подключения
3.4.1 Компоновка и подключение клемм платы управления
Глава 3 Установка и подключение преобразователя частоты
Стандартная конфигурация для преобразователей частоты серии MCI мощностью до 22 кВт
Тормозной резистор (опционально)
Трехфазный
асинхронный
электродвигатель
Преобразователь
частоты серии MCI
Клеммы
цифровых
входов
Общая клемма
цифрового
сигнала
Источник питания
аналогового сигнала
Вход 1
аналогового сигнала
Вход 2
аналогового сигнала
Земля
аналогового сигнала
Выход 1
аналогового сигнала
0~10 В / 0~20 мА
Многофункцион
альный
релейный
выход 1
не более 250 В
перем.тока 3 A
не более 30 В
пост.тока 3 A
Внутренний
источник питания
24 В с макс.
током 300 мА
Внешний потенциометр
(1кОм, 0.5 Вт)
Цифр.вход 1
Цифр.вход 2
Цифр.вход 3
Цифр.вход 4
Цифр.вход 5
Общий
N
0-20 мА
RS485
MODBUS RTU
SG+
SG-
обозначено однофазное подключение для моделей: MCI-G0.4-2B, MCI-G0.75-2B,
MCI-G1.5-2B, MCI-G2.2-2B напряжение питания подается на R, S
Переключатели и клеммы платы управления
SG+
SG-
Положение: ВЫКЛ
Положение: ВКЛ
J10
J10
Серия MCI
Автоматический
выключатель
Согласующий резистор RS-485
