29

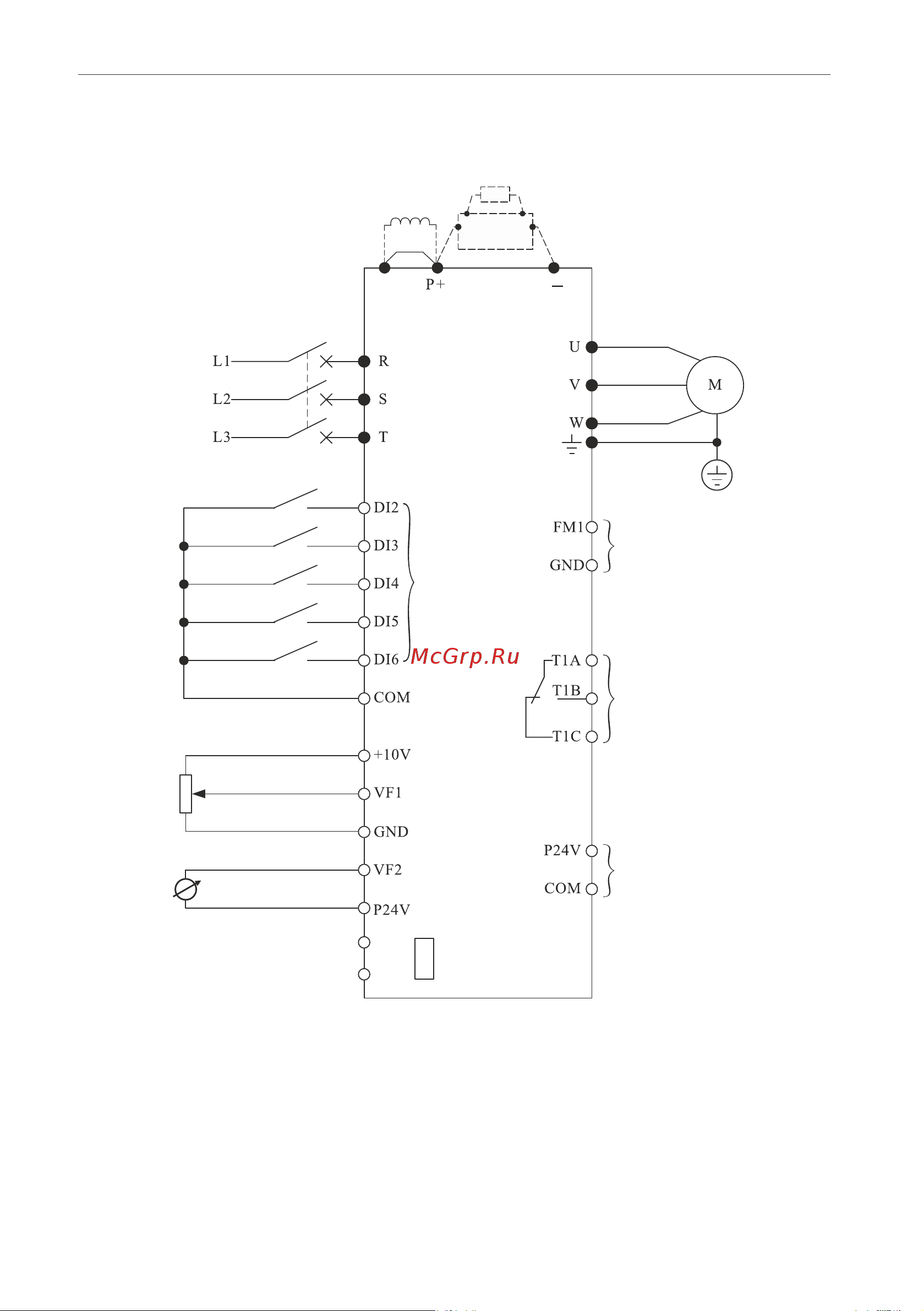

Стандартная конфигурация для преобразователей частоты серии MCI
мощностью кВт от 30и выше
Дроссель
пост. тока
Тормозной
модуль
Тормозной резистор
DC-DC+
RL2RL1
Трехфазный
асинхронный
электродвигатель
Преобразователь
частоты серии MCI
Клеммы
цифровых
входов
Общая клемма
цифрового
сигнала
Источник питания
аналогового сигнала
Вход 1
аналогового сигнала
Вход 2
аналогового сигнала
Земля
аналогового сигнала
Выход 1
аналогового сигнала
0~10 В / 0~20 мА
Многофункцион
альный
релейный
выход 1
не более 250 В
перем.тока 3 A
не более 30 В
пост.тока 3 A
Внутренний
источник питания
24 В с макс.
током 300 мА
Внешний потенциометр
(1кОм, 0.5 Вт)
Цифр.вход 1
Цифр.вход 2
Цифр.вход 3
Цифр.вход 4
Цифр.вход 5
Общий
0-20 мА
RS485
MODBUS RTU
SG+
SG-
Автоматический
выключатель
P1
Глава 3 Установка и подключение преобразователя частоты
