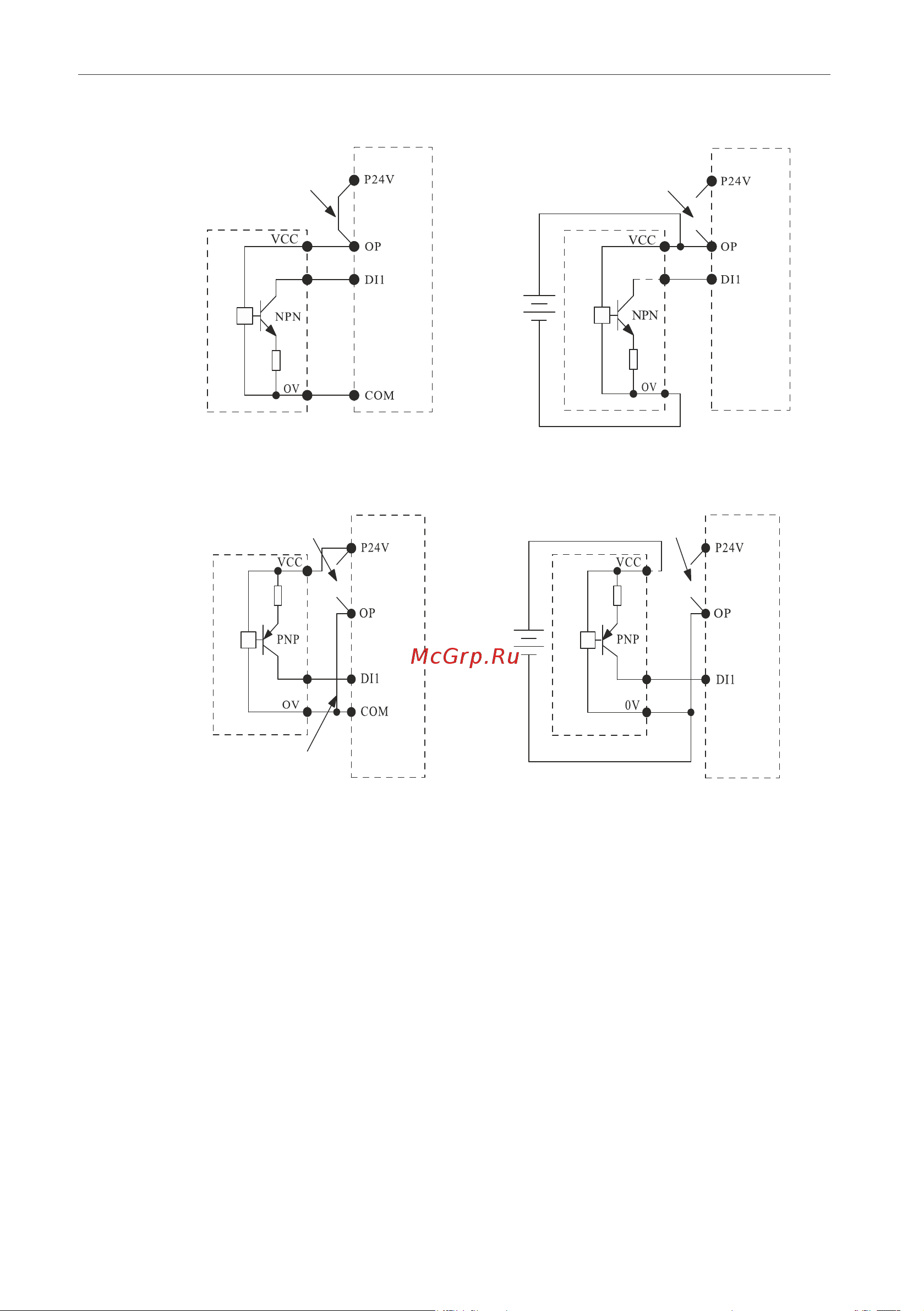

● Метод подключения с открытым коллектором (NPN)
● Метод подключения с открытым коллектором (PNP)
Плата управления преобразователя
частоты
Внешний контроллер
Внешний контроллер
Сигнал
Сигнал
Внешний контроллер
Внешний контроллер
Если применяется встроенный
источник питания 24 В,
установите перемычку
с клеммой OP.
Если применяется внешний
источник питания, снимите
перемычку с клеммы OP.
Внешний
источник
питания
10В ~ 30В
Внешний
источник
питания
10В ~ 30В
Если применяется внешний
источник питания, снимите
перемычку с клеммы OP.
Если применяется встроенный
источник питания 24 В, снимите
перемычку между клеммами Р24V
и ОР, установите перемычку между
клеммами СОМ и ОР.
Перемычка между
клеммами СОМ и ОР
Сигнал
Сигнал
Плата управления преобразователя
частоты
Плата управления преобразователя частоты
Плата управления преобразователя частоты
● Цепь переменного тока
Цепь переменного тока можно подключать только к многофункциональному релейному выходу. Если он
предназначен для управления индуктивной нагрузкой (например, электромагнитное реле и контактор),
необходимо установить фильтр бросков напряжения, например RC-фильтр (ток утечки должен быть ниже
тока удержания управляемого контактора или реле), как показано на следующем рисунке:
4. Описание подключения клемм многофункциональных выходов.
