220В перем.тока

Дроссель или реле

Вых.клемма

многофункционального реле

RC Резистивно-емкостный фильтр

R:100-500 Ом

C:0.1~0.2 мкФ

● Цепь постоянного тока

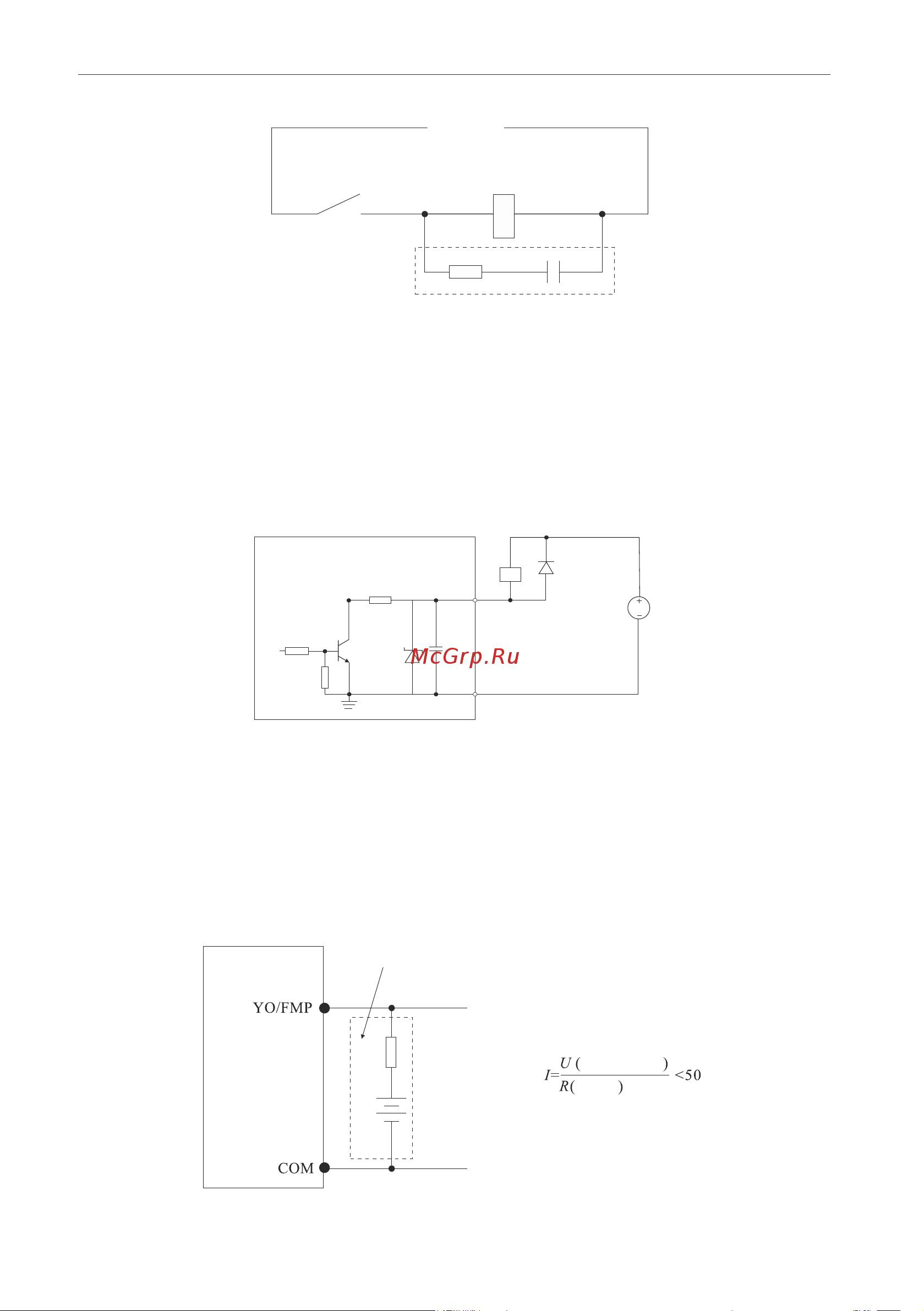

Цепь постоянного тока можно подключить не только к многофункциональному выходу с открытым

коллектором (следите за полярностью), но и к многофункциональному релейному выходу. Если она

предназначена для управления цепью электромагнита постоянного тока, установите ограничительный диод

(следите за полярностью), как показано на следующем рисунке:

5. Описание подключения импульсного выходного разъема (неприменимо для серии MCI)

Если функциональный код - P2.1.20=0, клемма YO/FMP используется как импульсный выход. Цепь по

умолчанию - пассивный импульсный выход. Если необходимо подать на выход активный импульс, необходимо

подключить источник питания (внешний или внутренний источник преобразователя частоты) и установить

нагрузочный резистор.

Примечание: допустимый предел внешнего источника питания: макс. 48 В пост.тока 50 мА

Прерывистая линия - это пользовательская

конфигурация, без этой части на выходе -

пассивный импульс.

Источник питания

Импульсный выход

Преобразователь частоты

источник питания

резистор

мА

Глава 3 Установка и подключение преобразователя частоты

COM

≤30В

Реле

Преобразователь частоты
