Устройство Описание функции

1. Автоматический

выключатель (АВ)

Предназначен для защиты линий электросети от токов

перегрузки и от токов короткого замыкания

2. Электромагнитный

контактор (КМ)

Аппарат дистанционного действия, предназначенный

для включений и отключений силовых электрических

цепей при нормальных режимах работы. Предотвращает

повторное включение в случае выхода преобразователя

частоты из строя

3. Сетевой дроссель

серия ISF

Предназначен для снижения бросков тока входной

цепи частотного преобразователя, при колебаниях

напряжения в сети, а также для снижения выброса

гармонических искажений в сеть от преобразователя

частоты

4. Радиочастотный

фильтр

Предназначен для устранения радиочастотных шумов,

влияющих на работу преобразователя частоты

5. Тормозной резистор Предназначен для рассеивания электроэнергии,

вырабатываемой в процессе торможения или резком

снижении скорости электродвигателя

6. Выходной

(моторный) дроссель

серии IMF

Предназначен для защиты двигателей от пиков

напряжения, возникающих при работе преобразователей

частоты. Величина пульсаций напряжения зависит от

несущей частоты преобразователей частоты, длины и

типа кабеля. Быстрое время нарастания напряжения

характеризуется дополнительными потерями

мощности и нежелательным нагревом в кабелях и

двигателе, а также может привести к пробою или

ускоренному старению изоляции. Снижает скорость

нарастания токов короткого замыкания, тем самым

обеспечивая необходимое время для срабатывания

защиты преобразователя частоты. Используется при

удаленности электродвигателя от преобразователя

частоты более чем на 50 м

123446

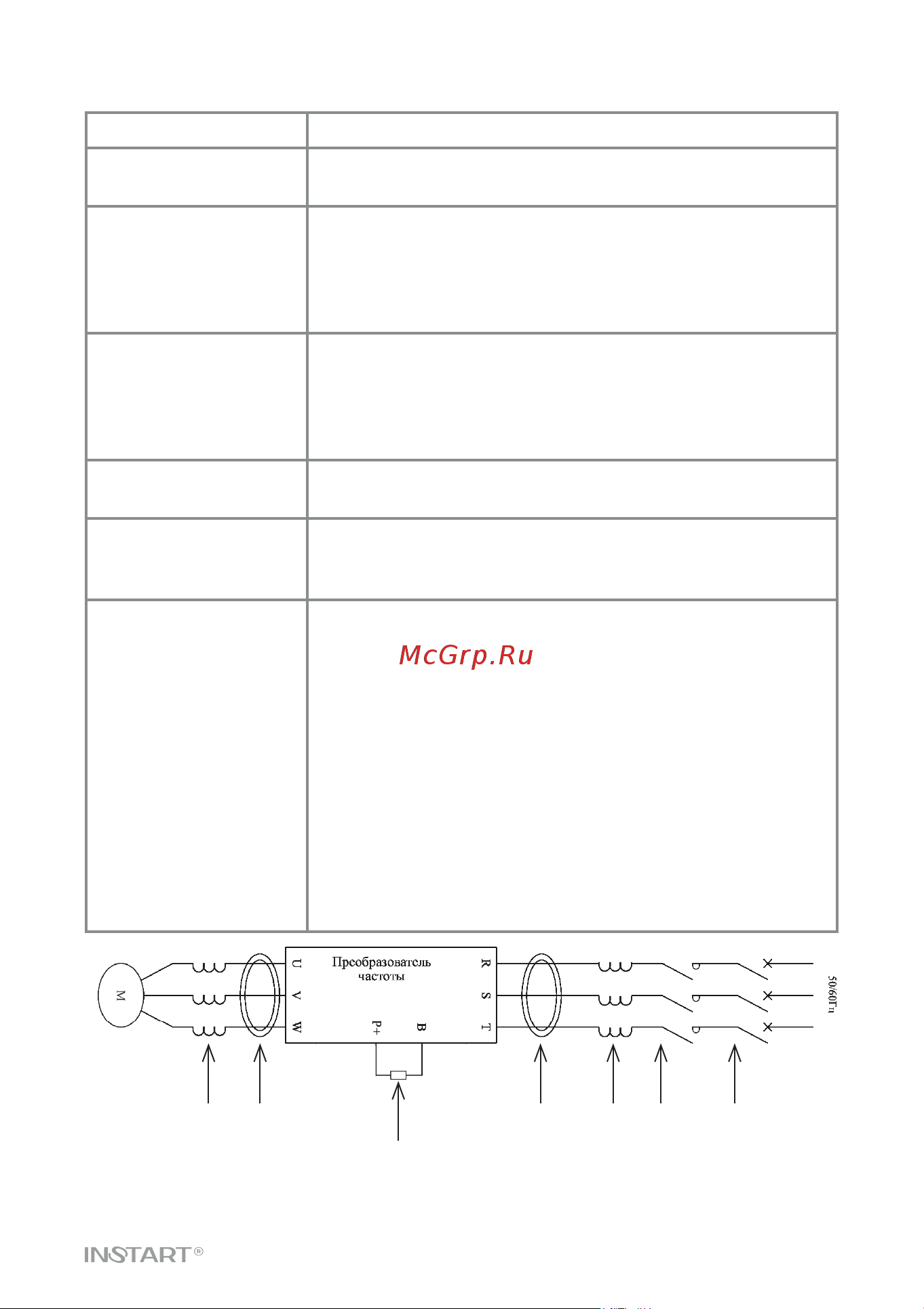

4.3 Подключение периферийных и дополнительных устройств
