7. Если суммарная длина провода между преобразователем частоты

и двигателем слишком велика, или несущая частота преобразователя

частоты (частота переключения силовых IGBT-транзисторов) слишком

высока, гармонический ток утечки от кабелей оказывает отрицательное

влияние на преобразователь частоты и другие внешние устройства. Если

длина кабельной линии между преобразователем частоты и двигателем

слишком велика, несущую частоту преобразователя частоты необходимо

понизить. Несущая частота может быть задана функциональным кодом

P0-15.

Если длина кабеля между преобразователем частоты и

электродвигателем превышает 50 м, необходимо установить моторный

дроссель. В противном случае электродвигатель может выйти из строя,

также возможны ложные срабатывания от внешних тепловых реле из-

за возникновения высокочастотных токов от распределенной емкости в

выходных кабелях от преобразователя частоты.

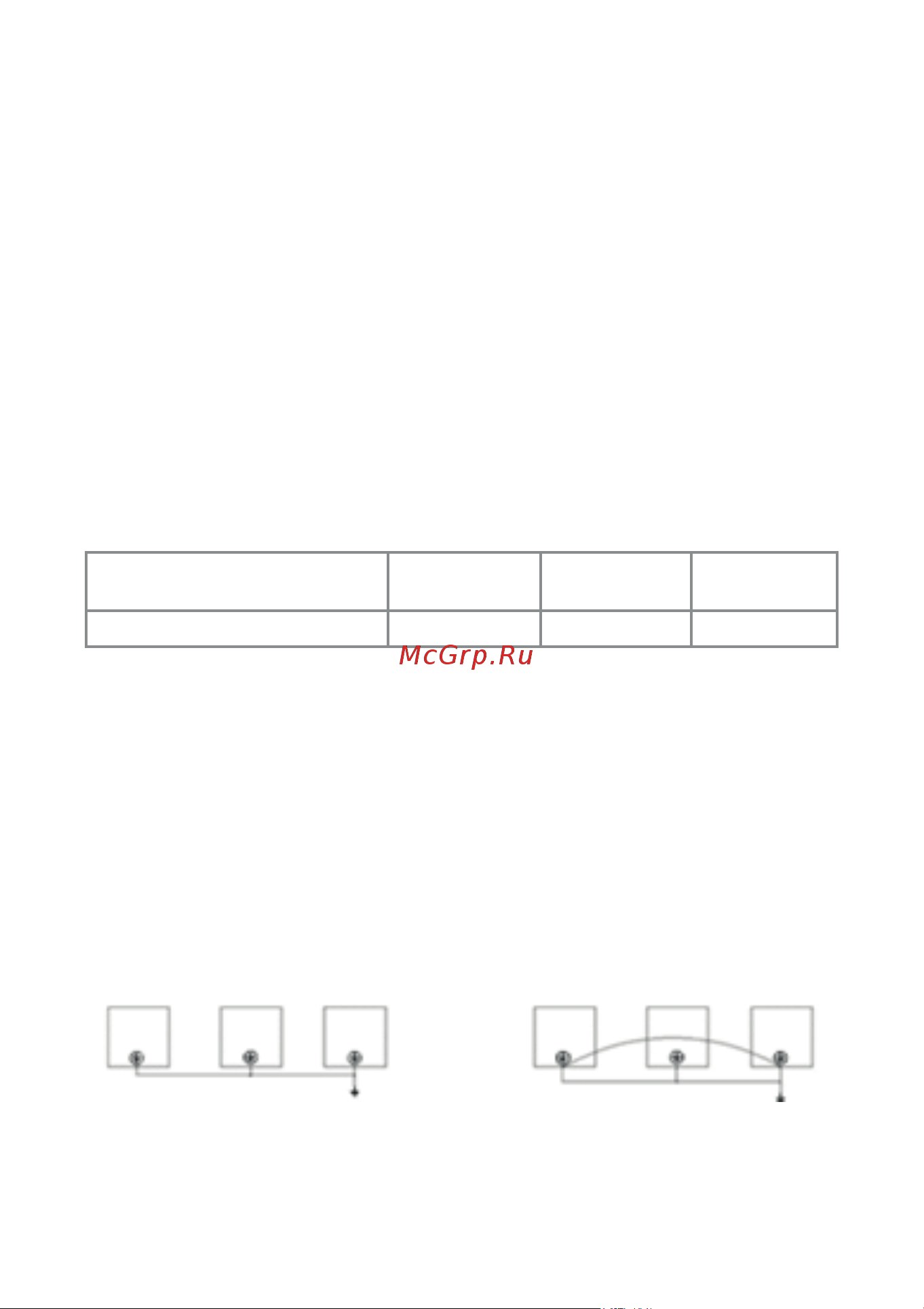

Таблица 4.3.1 - сравнение длины кабеля между преобразователем и

электродвигателем и несущей частоты

Длина провода между ПЧ и

электродвигателем

Менее 50 м Менее 100 м Более 100м

Несущая частота (Р0-15) Менее 15 кГц Менее 10 кГц Менее 5 кГц

Выбор кабеля питания и кабеля электродвигателя должен

производиться в соответствии с местными нормами и правилами.

1. Преобразователь генерирует ток утечки. Чем выше несущая

частота, тем больше ток утечки. Ток утечки ПЧ составляет более 3,5

мА и фактическое значение определяется условиями эксплуатации.

Для обеспечения безопасности ПЧ и электродвигатель должны быть

заземлены.

2. Сопротивление заземления должно быть менее 10 Ом.

3. Не допускается подключать заземляющий провод к сварочному

аппарату и другому силовому оборудованию.

4. При использовании более чем двух ПЧ не

допускать образования петли заземляющим проводом.

Правильно Не правильно
